Přehled produktu a oblast použití

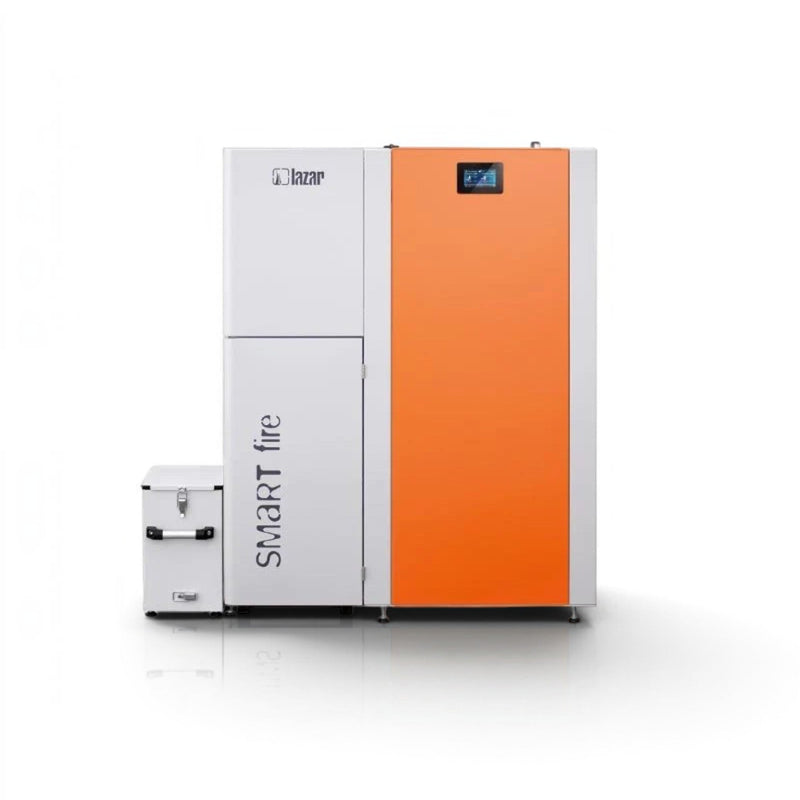

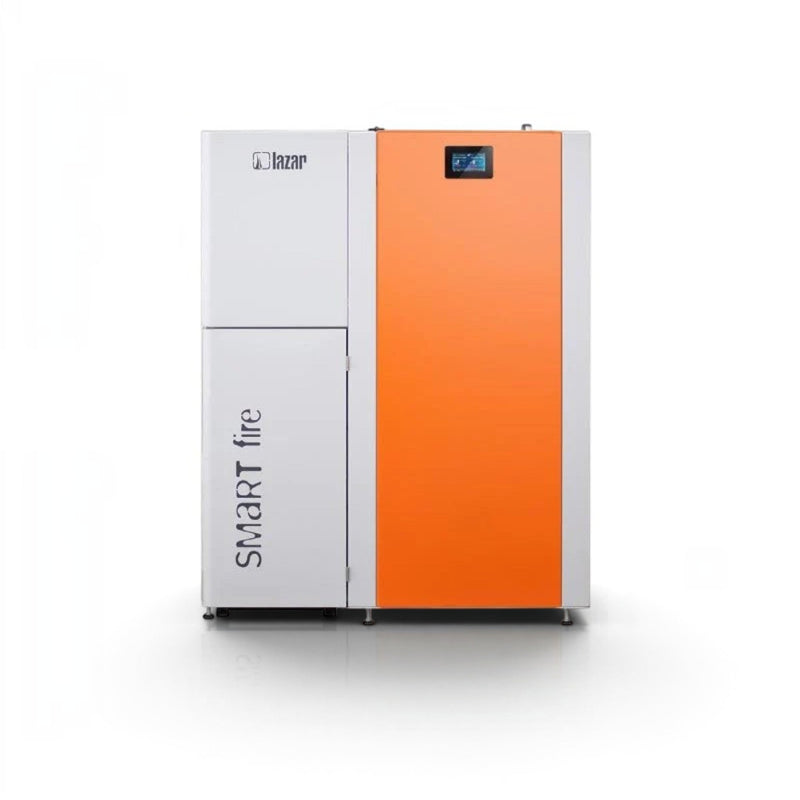

HKS Lazar SmartFire SF11 Automatic je automaticky plněný peletový kotel s jmenovitým tepelným výkonem 11 kW pro vodní ústřední vytápění. Rozsah výkonu od 3,3 do 11,0 kW umožňuje přizpůsobit tepelný výkon aktuální potřebě topného systému.
Jako palivo se používají dřevěné pelety. SmartFire SF11 lze použít jak pro vytápění budov, tak ve spojení s přípravou teplé vody. Pro zásobník pelet jsou k dispozici tři zásobníky o objemu 150, 240 nebo 440 litrů.
Technika a výbava

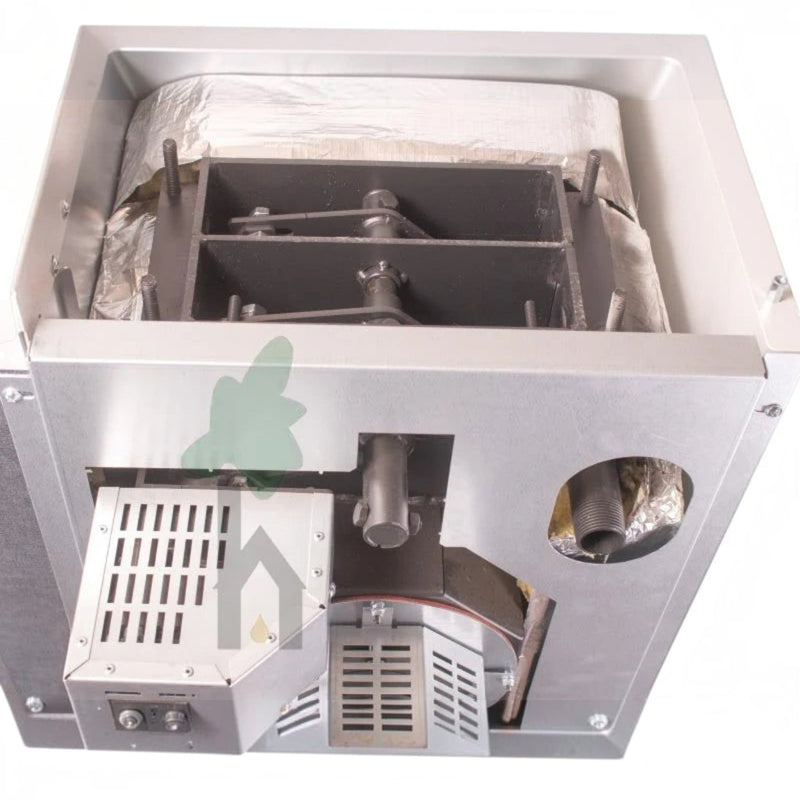

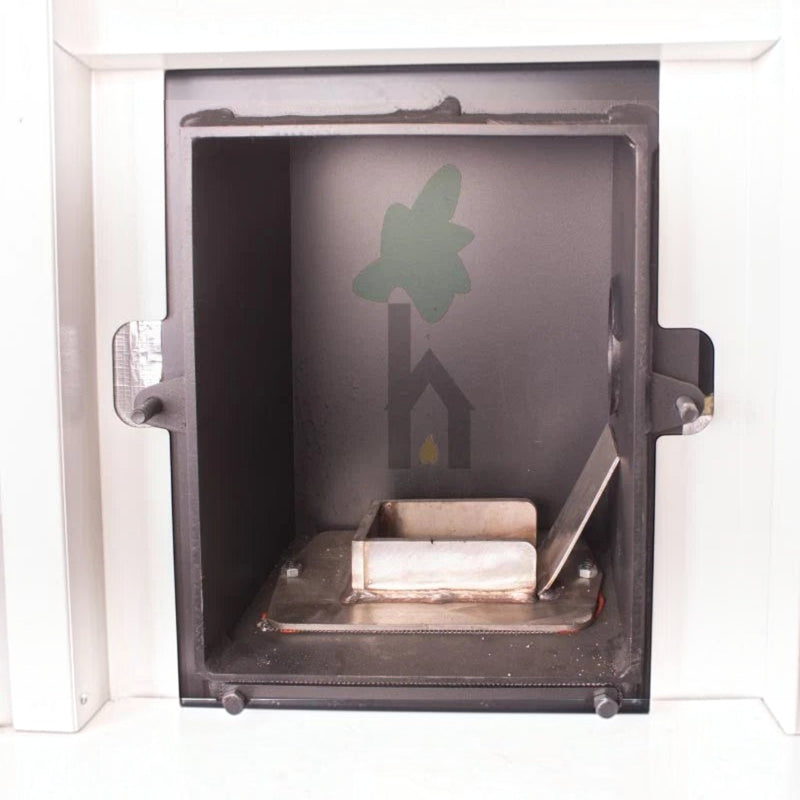

Provedení GEMA Automatic kombinuje SmartFire SF11 s lambda sondou, automatickým čištěním výměníku tepla a automatickým odpopelněním. Dále je zde automatický peletový hořák z nerezové oceli, automatické mechanické čištění hořáku a automatické zapalování.
Lambda sonda podporuje regulaci spalovacího procesu snímáním zbytkového kyslíku ve spalinách. Motoricky poháněné čištění výměníku tepla snižuje pravidelnou ruční údržbu výměníku tepla.

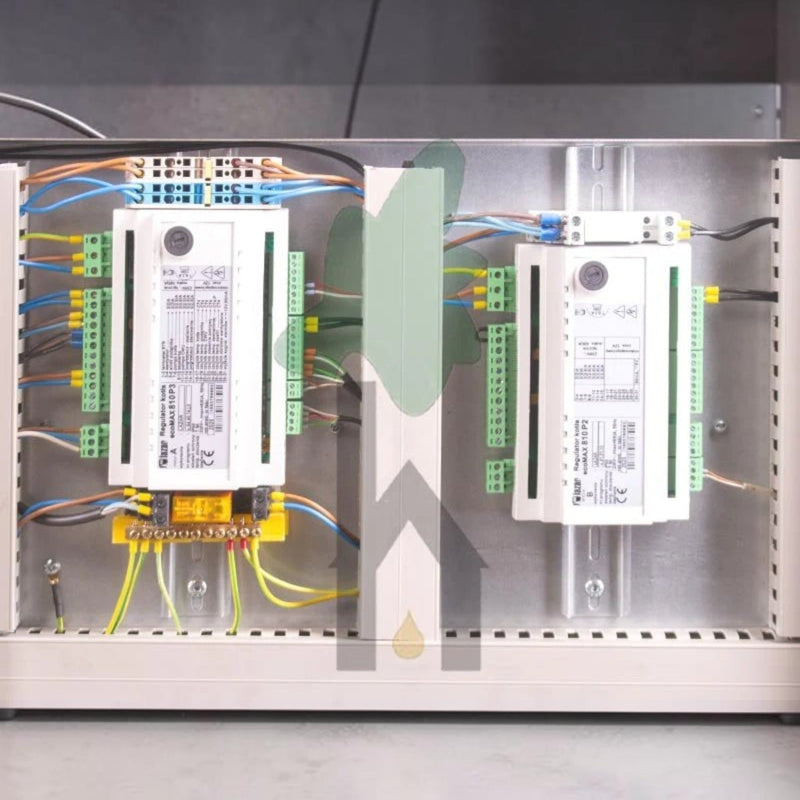

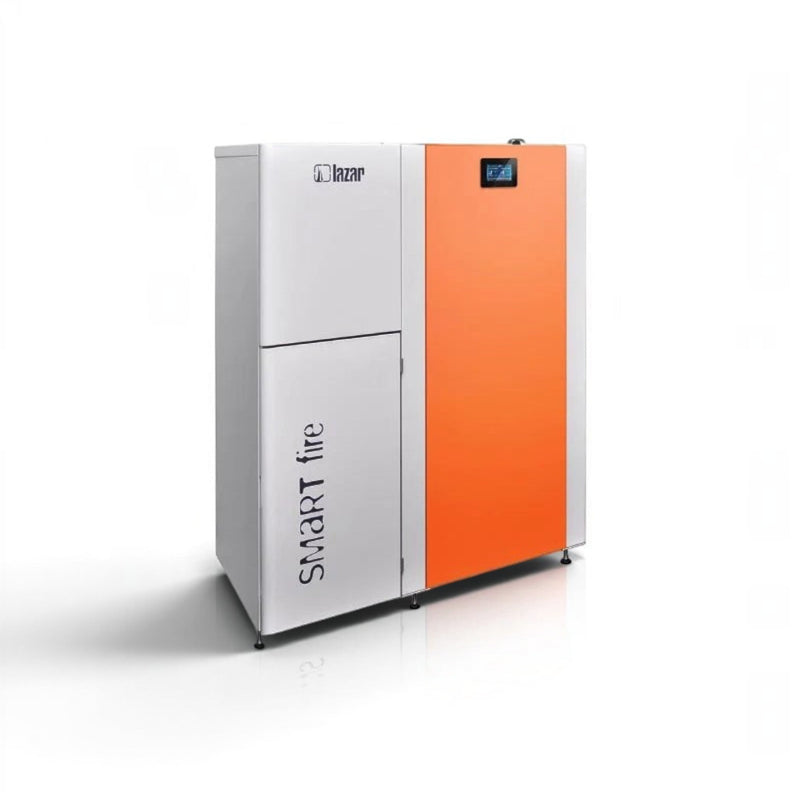

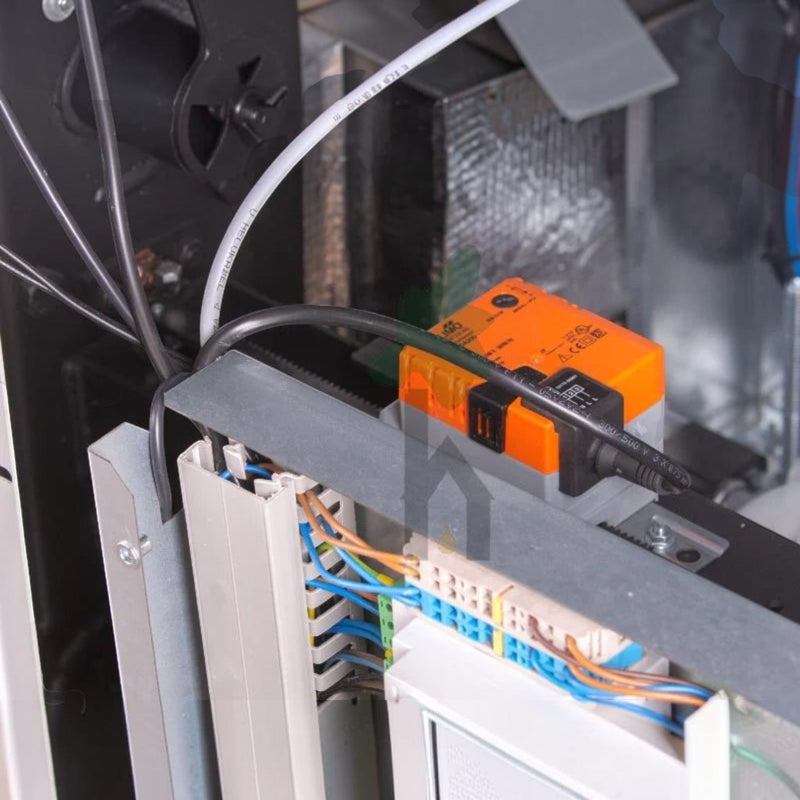

Pro přívod paliva kotel používá šnekový dopravník a zpětnou klapku proti zpětnému hoření. Regulace kromě provozu kotle zajišťuje také funkce topného systému a ovládá se dotykovým panelem.
Automatické odpopelnění

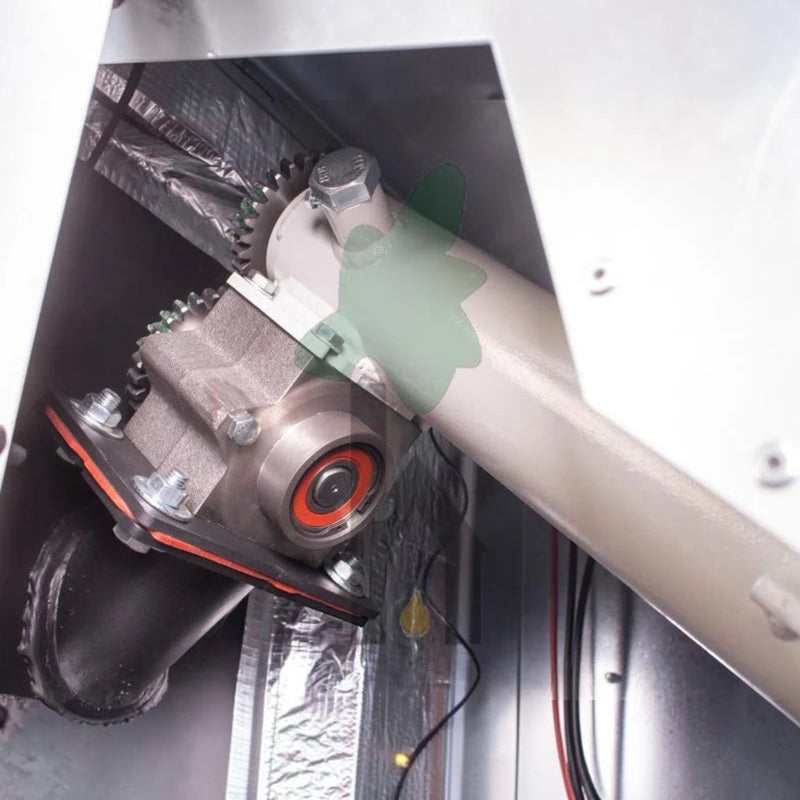

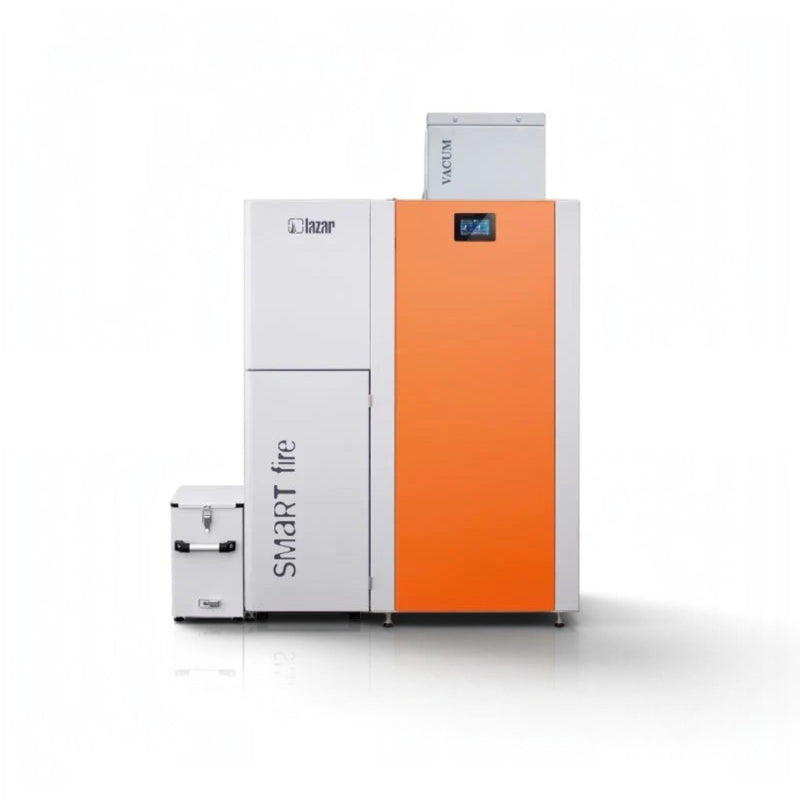

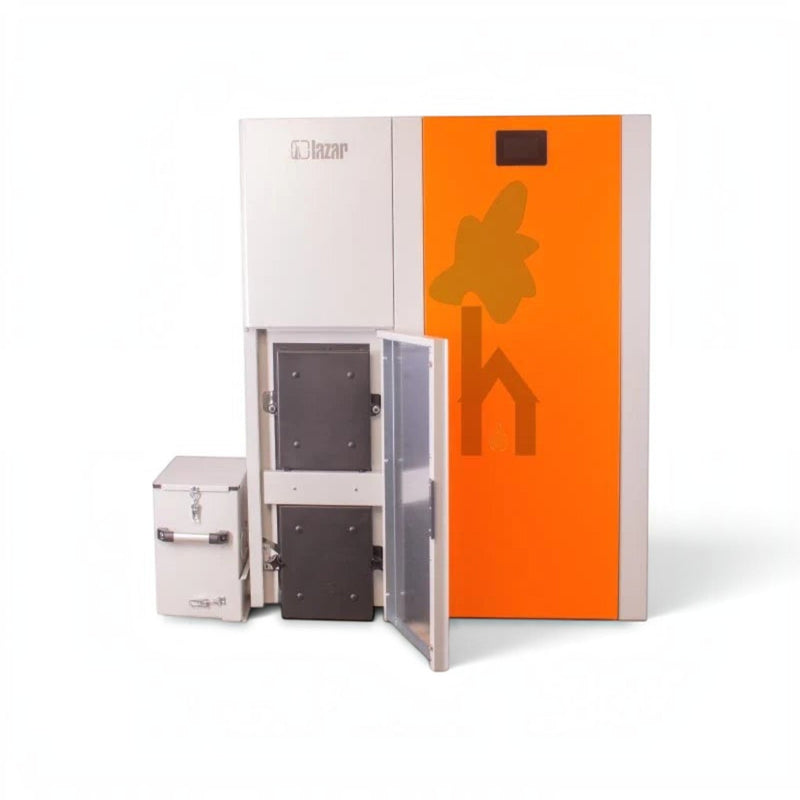

U provedení Automatic je popel vznikající v kotli automaticky dopravován dvěma šnekovými dopravníky do bočně umístěného popelníku. V nádobě je popel zhutňován, čímž lze výrazně prodloužit intervaly vyprazdňování ve srovnání s klasickou popelníkovou nádobou.

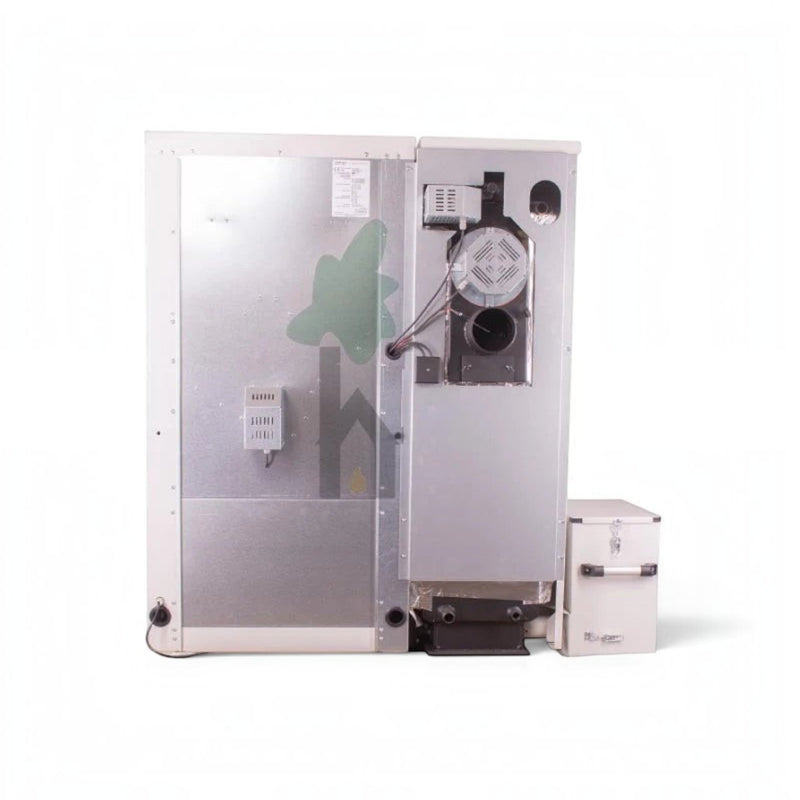

Popelník se u verzí se zásobníkem 150, 240 a 440 litrů nachází vlevo vedle kotle. Tím se celková šířka zařízení zvětšuje oproti standardnímu provedení.
Výhody v každodenním provozu
Dávkování pelet, zapalování, čištění hořáku, čištění výměníku tepla a odpopelnění probíhají u provedení Automatic z velké části automaticky. Tím se výrazně snižuje pravidelná obsluha a údržba ve srovnání se standardním provedením.
Tři dostupné velikosti zásobníků umožňují přizpůsobení různým prostorovým podmínkám a požadovaným zásobám pelet. Pro systémy s prostorově odděleným skladem pelet lze navíc použít pneumatický dopravní systém HKS Lazar Vacum.
Systémová integrace a kompatibilita
SmartFire SF11 Automatic je komfortní provedení GEMA 11kW modelu a je dodáván s lambda sondou, automatickým čištěním výměníku tepla a automatickým odpopelněním.
Se zásobníkem 150 litrů je celkový rozměr včetně odpopelnění 1250 × 1490 × 760 mm. Verze s 240 litry měří 1450 × 1490 × 805 mm. Se zásobníkem 440 litrů je celkový rozměr 1610 × 1490 × 1015 mm.
Pro hydraulické zapojení je součástí dodávky TV-Kit s termostatickým ventilem pro minimální teplotu zpátečky 55 °C.
Technické údaje přehledně
| Jmenovitý tepelný výkon |
11 kW |
| Rozsah výkonu |
3,3–11,0 kW |
| Účinnost při jmenovitém výkonu |
91,2 % |
| Třída energetické účinnosti |
A+ |
| Třída kotle |
Třída 5 dle EN 303-5 |
| Palivo |
Dřevěné pelety |
| Spotřeba pelet při jmenovitém výkonu |
cca 2,4 kg/h |
| Systém zapalování |
Automatické zapalování |
| Čištění hořáku |
Automatické |
| Čištění výměníku tepla |
Automatické |
| Odvod popela |
Automatický |
| Lambda sonda |
Ano |
| Požadovaný tah komína |
5–10 Pa |
| Teplota spalin při jmenovitém výkonu |
105 °C |
| Vývod spalin vně / uvnitř |
100 / 93 mm |
| Max. teplota kotle |
85 °C |
| Min. teplota zpátečky |
55 °C |
| Objem vody v kotli |
37 litrů |
| Zásobník |
150 / 240 / 440 litrů |
| Rozměry Automatic se zásobníkem 150 litrů |
1250 × 1490 × 760 mm |
| Rozměry Automatic se zásobníkem 240 litrů |
1450 × 1490 × 805 mm |
| Rozměry Automatic se zásobníkem 440 litrů |
1610 × 1490 × 1015 mm |
Montáž
Instalaci, hydraulické zapojení, elektrické připojení a připojení komína musí provést odpovídajícím způsobem kvalifikovaný odborný personál. Pro bezpečný provoz je nutné zajistit minimální teplotu zpátečky 55 °C; k tomu slouží TV-Kit.
Při plánování prostoru je třeba kromě kotle a zásobníku zohlednit také vlevo namontovaný zásobník automatického odvodu popela. Rozhodující jsou proto celkové šířky 1250, 1450, resp. 1610 mm podle zvolené varianty zásobníku.
Požadovaný tah komína je 5 až 10 Pa. Komín a odvod spalin musí být dimenzovány podle údajů výrobce a platných předpisů.
Poznámky
Automatický odvod popela snižuje nutné úkony vyprazdňování, nenahrazuje však pravidelnou kontrolu, čištění a údržbu celého kotlového zařízení. Šnekové dopravníky odvodu popela je třeba pravidelně kontrolovat a čistit podle pokynů výrobce.

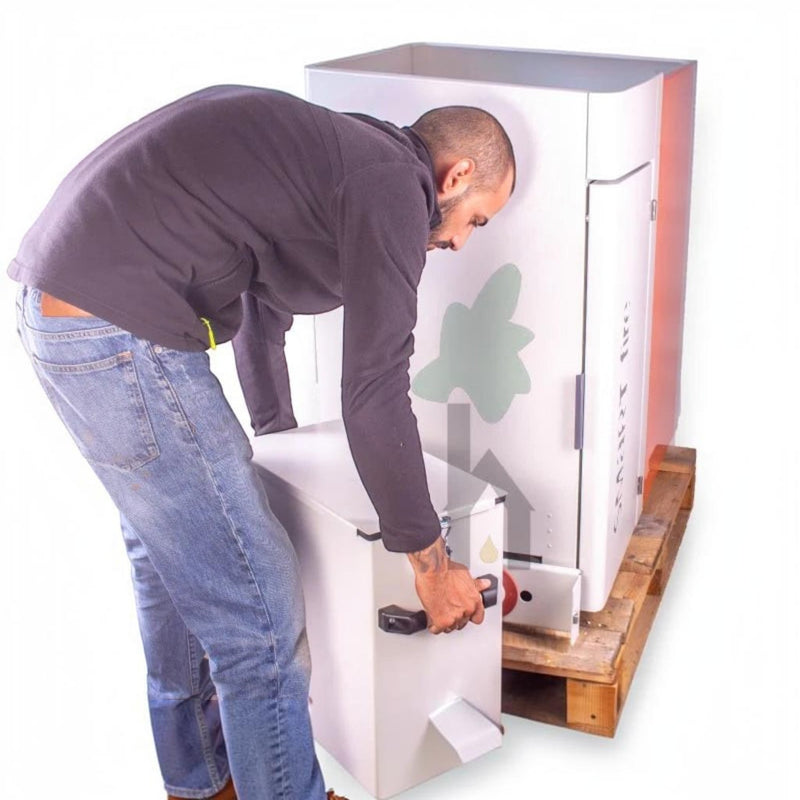

Po vyprázdnění musí být nádoba na popel správně nasazena, vyrovnána a těsně uzavřena.
Výběr vhodného výkonu kotle a dimenzování hydrauliky, zásobníku teplé vody a komína musí být přizpůsobeny konkrétní budově a otopné soustavě.
Rozsah dodávky
- HKS Lazar SmartFire SF11 Automatic kotel na pelety 11 kW
- Zásobník 150, 240 nebo 440 litrů podle zvolené varianty
- Lambda sonda
- Automatické čištění výměníku tepla
- Automatický odvod popela s boční nádobou na popel
- Hydraulická sada TV-Kit
- 3 teplotní čidla pro zařízení ústředního vytápění
- Montážní a provozní návod
- Návod k ovládání
