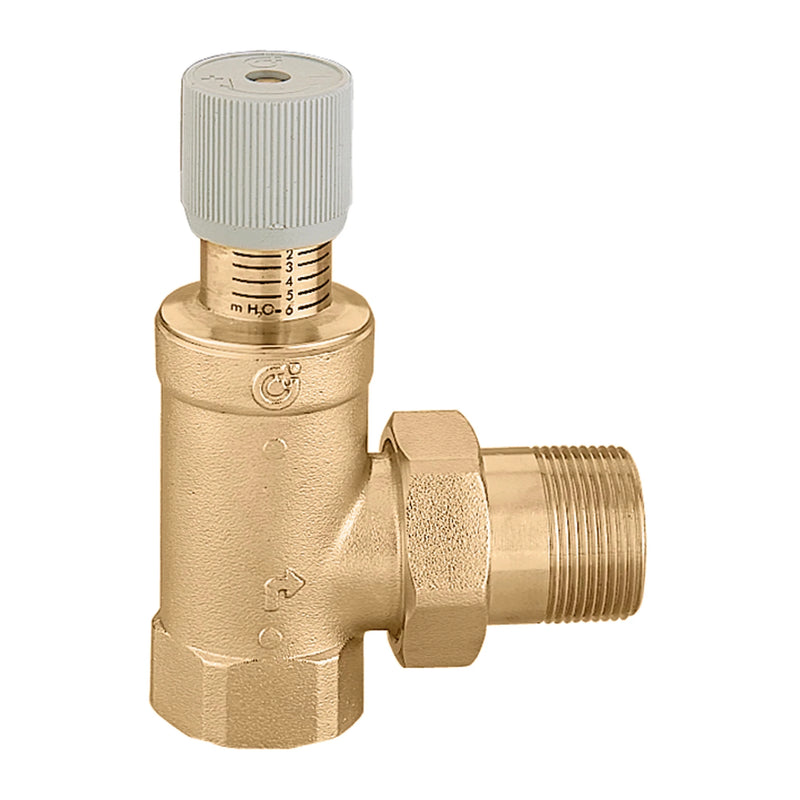

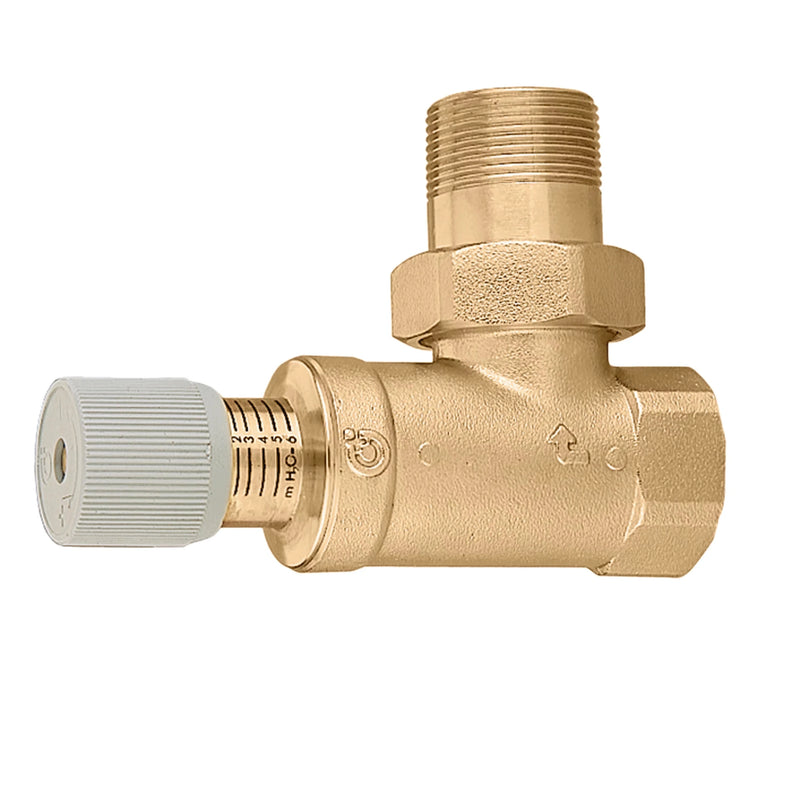

Nastaviteľný prepúšťací ventil diferenčného tlaku so stupnicou (rozsah nastavenia 1–6 m vodného stôp)

Prehľad produktu

Tento nastaviteľný obtokový ventil s diferenčným tlakom zaisťuje konštantné prevádzkové podmienky vo vykurovacích a chladiacich okruhoch s kolísavými prietokmi. Prebytočný prietok vracia úmerne k počtu zatvorených spotrebičov, čím obmedzuje diferenčný tlak generovaný čerpadlom.

Technické špecifikácie

Ventil je určený pre vodné a glykolové roztoky s maximálnym obsahom glykolu 30 % a teplotným rozsahom 0 až 110 °C. Maximálny prevádzkový tlak je 10 barov; nastaviteľný intervenčný tlak je medzi 10 a 60 kPa (1–6 m vodného stôp).

materiály

Puzdro a posúvač sú vyrobené z mosadze podľa EN 12165 CW617N, tesnenia a O-krúžky z EPDM, ako aj skrutkovacie tesnenia z bezazbestového NBR. Rukoväť z ABS a pružina z nehrdzavejúcej ocele zaisťujú dlhú životnosť a odolnosť voči bežným prevádzkovým médiám.

Pripojenia

Ventil je dostupný so závitovými pripojeniami podľa normy ISO 228-1: vnútorný závit 3/4” pre vonkajší závit so závitovým spojom alebo vnútorný závit 1 1/4” pre vonkajší závit so závitovým spojom. Výber pripojenia závisí od miesta inštalácie a potrubnej siete systému.

Ako to funguje

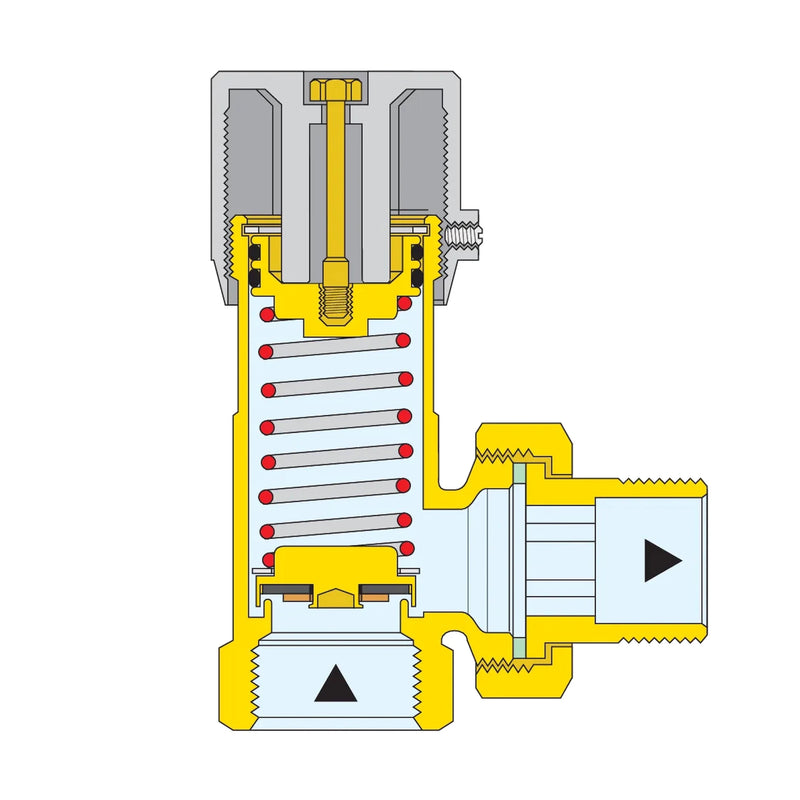

Nastavením sily pružiny pomocou ručného kolieska sa mení vyváženie síl na ventile a tým sa nastavuje uzatvárací tlak. Ventil sa otvorí iba vtedy, keď rozdielový tlak prekročí silu kontrastnej pružiny, čím sa časť prietoku odvedie do obtoku a tlak v dotknutej časti sa obmedzí.

Prevádzka závodu

Obtokový ventil udržiava tlak čerpadla blízko menovitej hodnoty, aj keď prietok klesá v dôsledku čiastočného zatvorenia dvojcestných ventilov. So správne dimenzovaným ventilom sa čerpadlo udržiava v menovitom prevádzkovom bode za všetkých prevádzkových podmienok, napríklad pri úplne zatvorených termostatických ventiloch.

Pokyny na inštaláciu

Ventil by mal byť nainštalovaný na mieste, kde je diferenčný tlak reprezentatívny pre regulovanú sekciu a kde je zabezpečený nerušený obtok. Zabezpečte správne tesniace plochy a zodpovedajúce závity a nainštalujte predfilter, aby sa zabránilo vniknutiu cudzích predmetov do ventilu.

Údržba a prevádzková bezpečnosť

Pravidelná vizuálna kontrola a v prípade potreby čistenie oblasti ventilu a tesnení predĺži životnosť. Pružina a tesnenia by sa mali kontrolovať počas dlhších období nečinnosti alebo po dlhšej prevádzke a v prípade opotrebovania by sa mali vymeniť.

Výhody a typické aplikácie

Ventil ponúka spoľahlivé obmedzenie tlaku, jednoduché nastavenie pomocou stupnice a robustnú konštrukciu pre každodenné použitie vo vykurovacích, klimatizačných a priemyselných aplikáciách. Medzi typické aplikácie patria systémy s viacerými termostatickými alebo motorizovanými 2-cestnými ventilmi, spätné a rozvodné potrubia a obvody riadenia čerpadiel.

Technické údaje

• Maximálny pracovný tlak: 10 barov
• Rozsah teploty média: 0–110 °C
• Maximálny obsah glykolu: 30 %
• Činidlá: Voda, roztoky glykolu
• Nastavenie: 10–60 kPa (1–6 m w.s. )

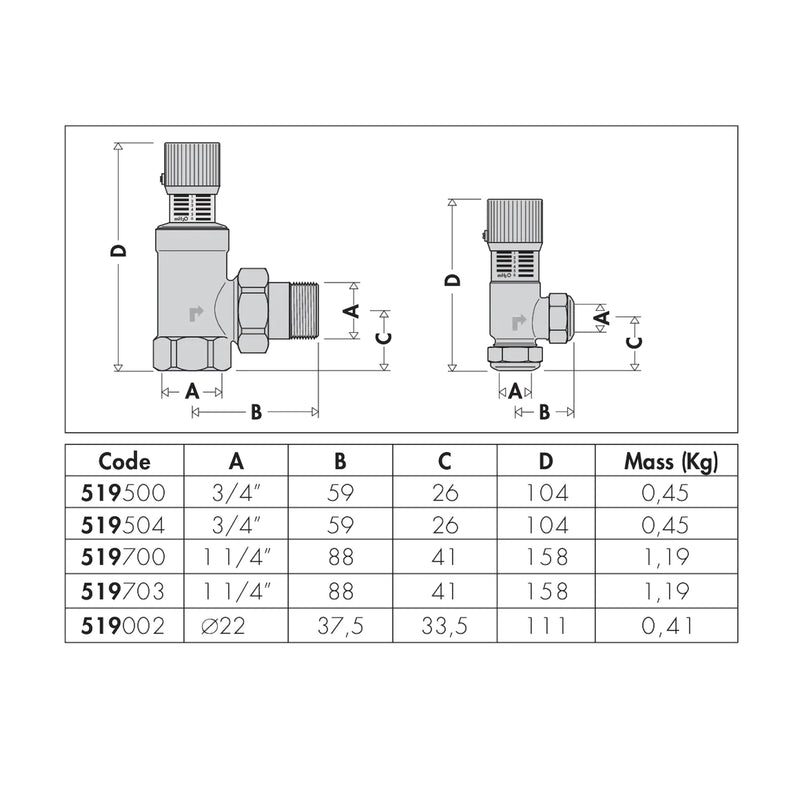

• Pripojenia:
  • 3/4” vnútorný závit (ISO 228-1) pre vonkajší závit so skrutkovým pripojením
  • alebo
  • 1 1/4” vnútorný závit (ISO 228-1) pre vonkajší závit so skrutkovým pripojením
