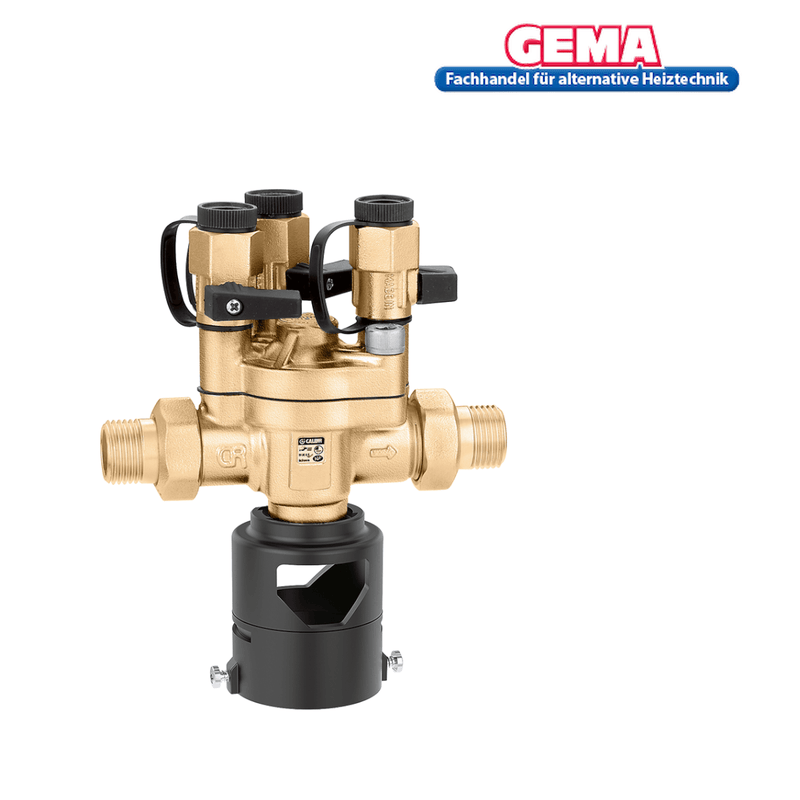

Name: Separator de sistem BA Compact 12" cu presiune diferențială controlabilă
Brand: Caleffi
SKU: CST12
Price: 117.0 EUR
Availability: InStock

Systemtrenner BA Kompakt 1/2" mit kontrollierbarem Differenzdruck - GEMA Shop

Separator de sistem BA Compact 12" cu presiune diferențială controlabilă

von Caleffi

Artikelnummer CST12

117,00 € - 117,00 €

117,00 €

117,00 € - 117,00 €

117,00 €

Verfügbarkeit:

Geringer Bestand

Die Produktbeschreibung wird aktuell ergänzt. Bei Fragen zu Einsatzbereich, Auslegung oder Kompatibilität hilft dir unser Fachteam gerne weiter.

Fachhandel für Heiztechnik

Technische Beratung für Heiztechnik & Systemkomponenten
Sichere Zahlung
Paket- oder Speditionsversand je nach Produktart

Beschreibung

Separator de sistem cu zone controlabile cu presiune redusă tip BA

Separator de sistem cu zone controlabile cu presiune redusă, tip BA, versiune compactă. Certificat conform EN 12729. Tip BA. Racord: G 1/2" A (ISO 228-1) AG, Uniune. Presiune diferențială de funcționare: 14 kPa. Interval de temperatură medie: 0–65 °C. PN (presiune nominală): PN 10. Material: alamă rezistentă la dezincare DR "cu conținut scăzut de plumb".

Date tehnice

Presiune diferențială de funcționare: 14 kPa
Interval de temperatură mediu: 0–65 °C
PN (Presiune Nominală): PN 10
material: alamă rezistentă la dezincare DR „cu conținut scăzut de plumb”

Note despre separatorul de sistem

O apărătoare de noroi montată în față din seria 577 trebuie neapărat instalată.

Cum funcționează

Disconectorul de tip CA cu presiune diferențială necontrolabilă este alcătuit din: un disconector de intrare (1), un disconector de ieșire (2) și o supapă de golire (3). Cele două disconectore separă trei zone diferite cu trei presiuni diferite: camera de intrare (A), camera intermediară (B), cunoscută și sub numele de zonă de presiune diferențială, și camera de ieșire (C). Supapa de golire (3) este situată în secțiunea din mijloc. Supapa de golire (3) este conectată direct la diafragmă (4). Acest ansamblu mobil este controlat în timpul deschiderii și închiderii de diferența de presiune dintre presiunile de intrare și ieșire ale disconectorului și arcul de contrast (5).

Debite corecte

În condiții normale de curgere, ambele dispozitive de prevenire a refluxului
deschis, prin care presiunea din camera intermediară (B) este întotdeauna sub presiunea de intrare (A) din cauza unei pierderi de presiune precalculate la primul dispozitiv de prevenire a refluxului (1).
Prin urmare, diferența de presiune acționează asupra membranei interioare (4) și generează o forță care deschide supapa de scurgere (3) care comunică cu atmosfera.
Presiunea asupra arjul de contrast (5) îl menține închis.

Presiune negativă pe partea de admisie

Când presiunea de admisie scade, ambele valve antireflux se închid. Supapa de golire (3) se deschide imediat ce diferența de presiune Δp dintre camera de admisie (A) și camera intermediară (B) atinge o valoare puțin sub valoarea precalculată la arcul de contrast (5). Golirea continuă până când camera intermediară a separatorului de sistem este goală. În acest fel, se creează o zonă de aer (zonă de siguranță), împiedicând apa contaminată să se revarse din circuitul (C) în rețeaua de alimentare cu apă, chiar dacă dispozitivul de prevenire a refluxului (2) se defectează. Odată ce condițiile normale sunt restabilite (presiunea de admisie mai mare decât presiunea de evacuare), supapa de golire se închide.
Separatorul de sistem este din nou funcțional.

Suprapresiune la ieșire

Dacă presiunea din camera de ieșire (C) crește la un nivel care depășește presiunea de intrare (A), dispozitivul antireflux (2) se închide, împiedicând astfel refluxul apei deja furnizate consumatorului către rețeaua publică de alimentare cu apă. Dacă dispozitivul antireflux (2) prezintă scurgeri sau apare o altă defecțiune în separatorul de sistem, separatorul de sistem va întrerupe (separa) întotdeauna conexiunea dintre consumator și rețeaua publică de alimentare cu apă.Ca toate dispozitivele cu efect pozitiv, separatorul de sistem este proiectat din punct de vedere tehnic și structural pentru a garanta cele mai înalte standarde de siguranță în orice situație.

Date tehnice

Separator de sistem tip BA. Conexiuni AG.
1/2". Carcasă, capac și scaun de scurgere
Fabricat din aliaj de alamă rezistent la dezincare.
Tijele sistemului de reținere și arcurile
fabricat din oțel inoxidabil.
Sigilii fabricate din BNR.
Temperatura maximă de funcționare: 65 grade Celsius.
Presiune maximă de funcționare: 10 bar.
Activ Dispozitiv de siguranță.
Complet cu amonte, intermediar și conexiuni de măsurare în aval
Pâlnie de scurgere cu atașament pentru țeavă.

Descărcare
