Produktoversigt og anvendelsesområde

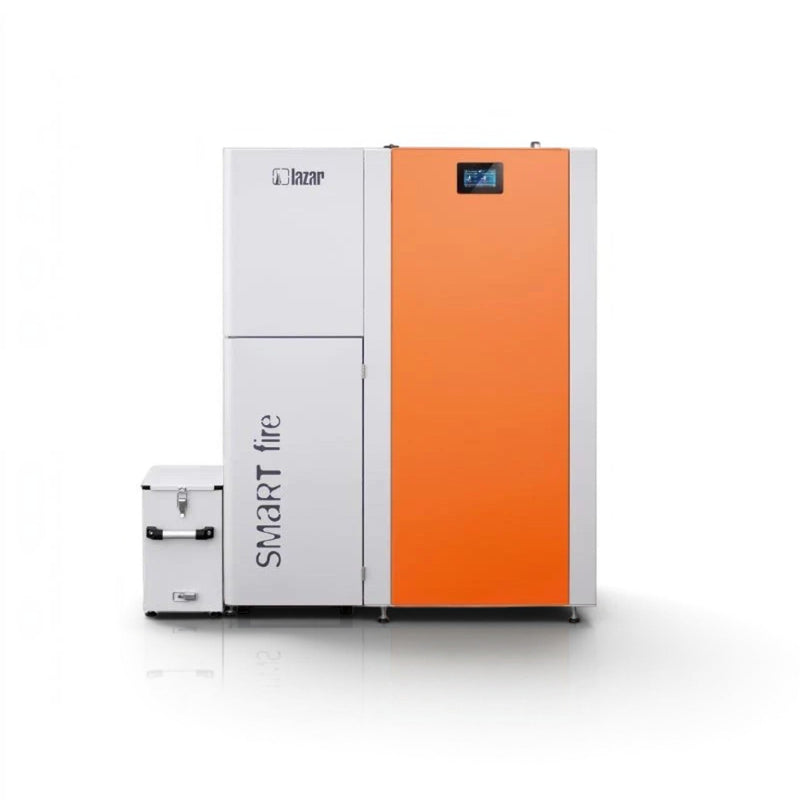

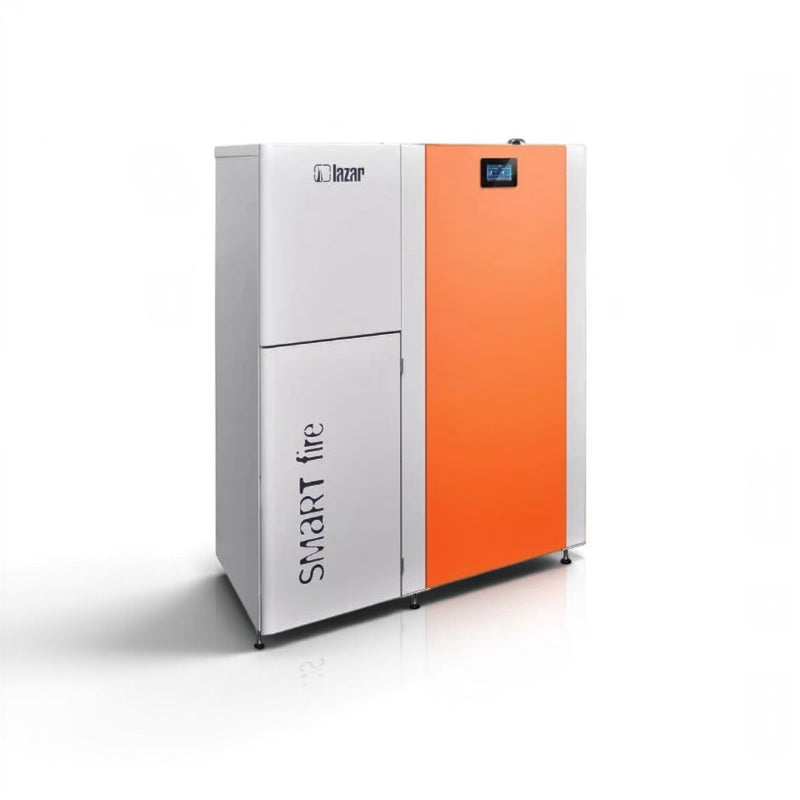

HKS Lazar SmartFire SF15 Standard er en automatisk fyret pillekedel med 15 kW nominel varmeydelse til vandbårne centralvarmeanlæg. Med et effektområde på 4,5 til 15,0 kW tilpasser kedlen sin varmeafgivelse inden for sit modulationsområde til det aktuelle varmebehov i varmeanlægget.
Som brændsel anvendes træpiller. SmartFire SF15 er egnet til bygningsopvarmning og kan integreres i et varmeanlæg med varmtvandsberedning. Til pilleopbevaring kan der vælges mellem tre forrådsbeholdere på 150, 240 eller 440 liter.
Teknik og udstyr

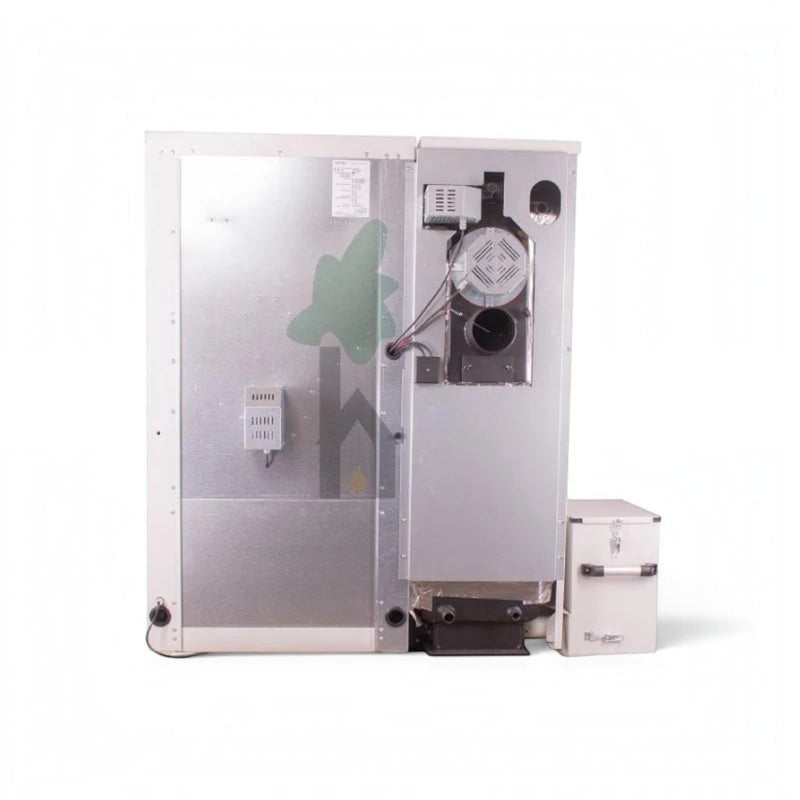

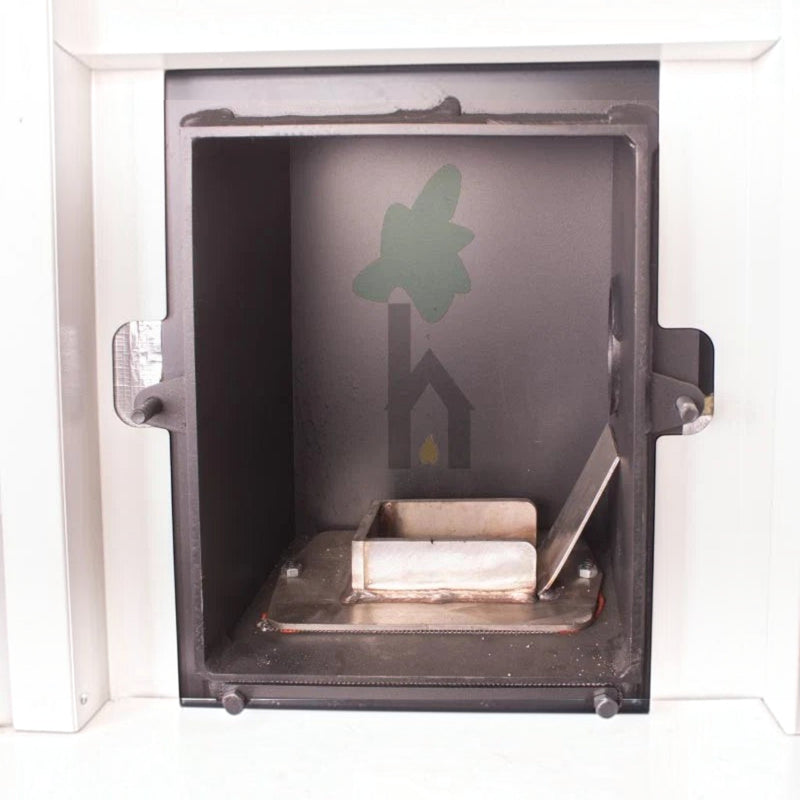

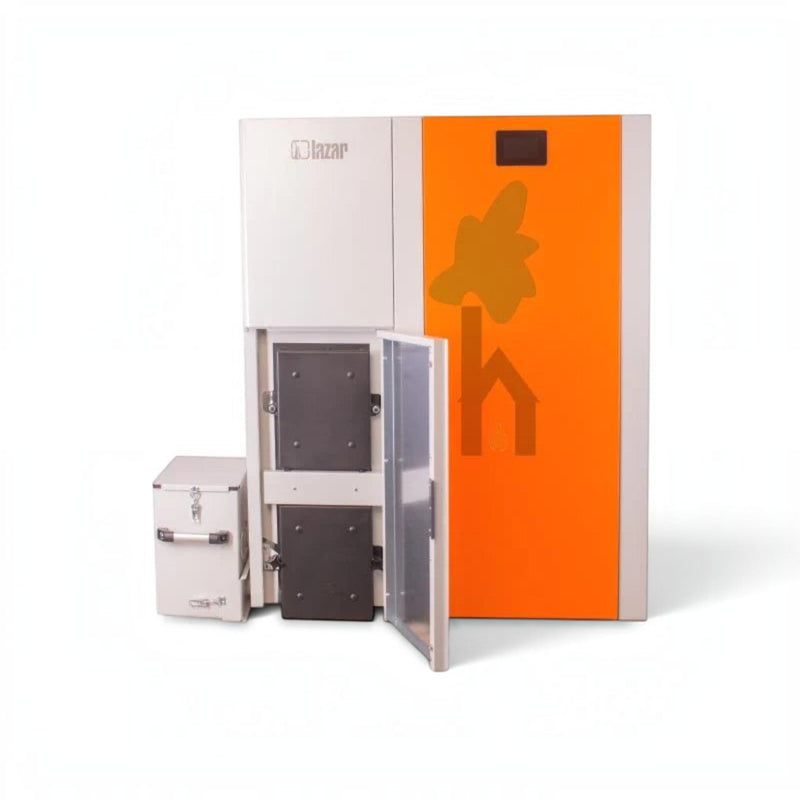

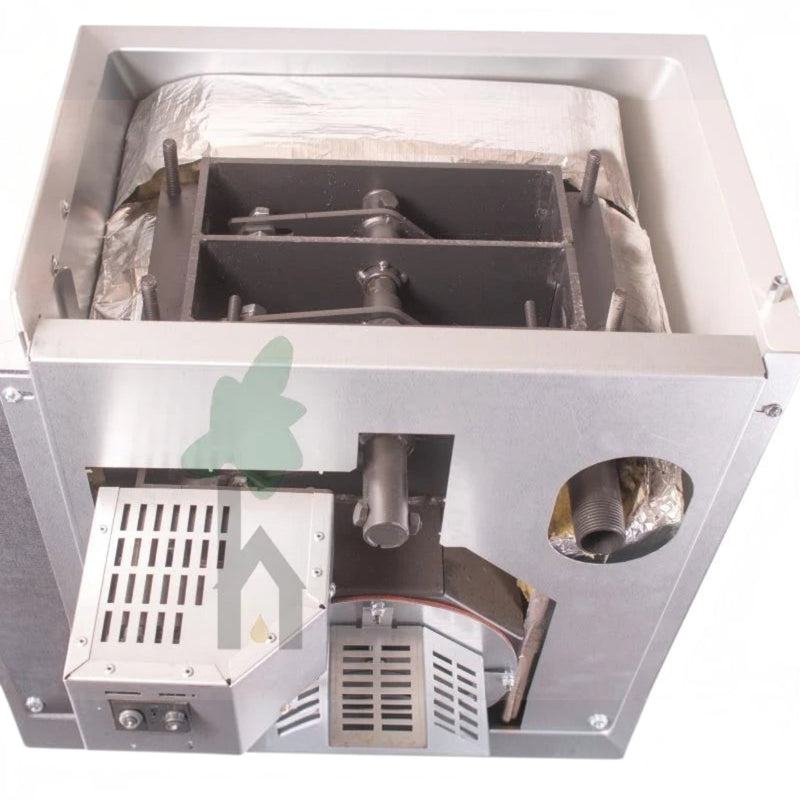

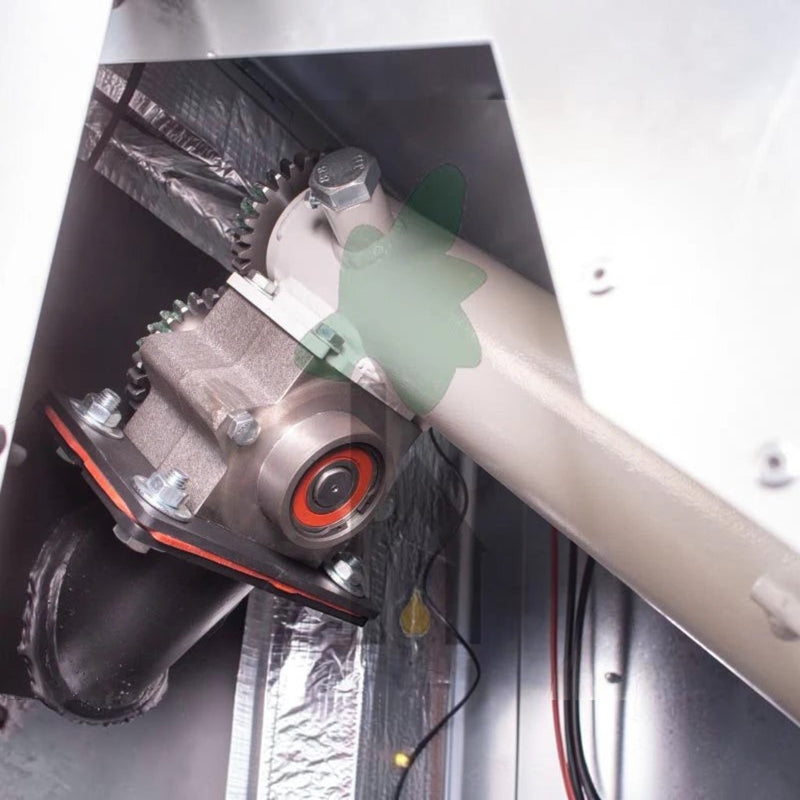

I SmartFire SF15 arbejder en pillebrænder i rustfrit stål med automatisk tænding og automatisk mekanisk brænderrensning. Brændselsfremføringen sker via en transportsnegl og en tilbageslagsbeskyttelse, som konstruktivt adskiller pilleforrådet fra forbrændingskammeret.
GEMA-udførelsen Standard leveres uden lambdasonde, uden automatisk rensning af varmeveksler og uden automatisk asketømning. Rensningen af varmeveksleren sker mekanisk via den forudsete rensemekanisme. Den automatiske rensning af pillebrænderen er uafhængigt heraf en del af kedlen.

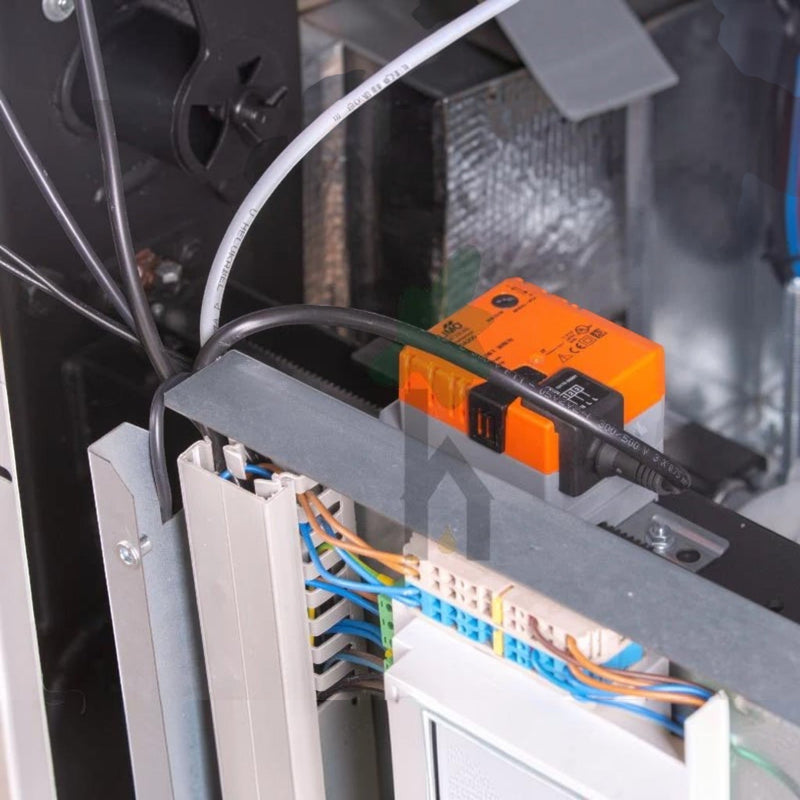

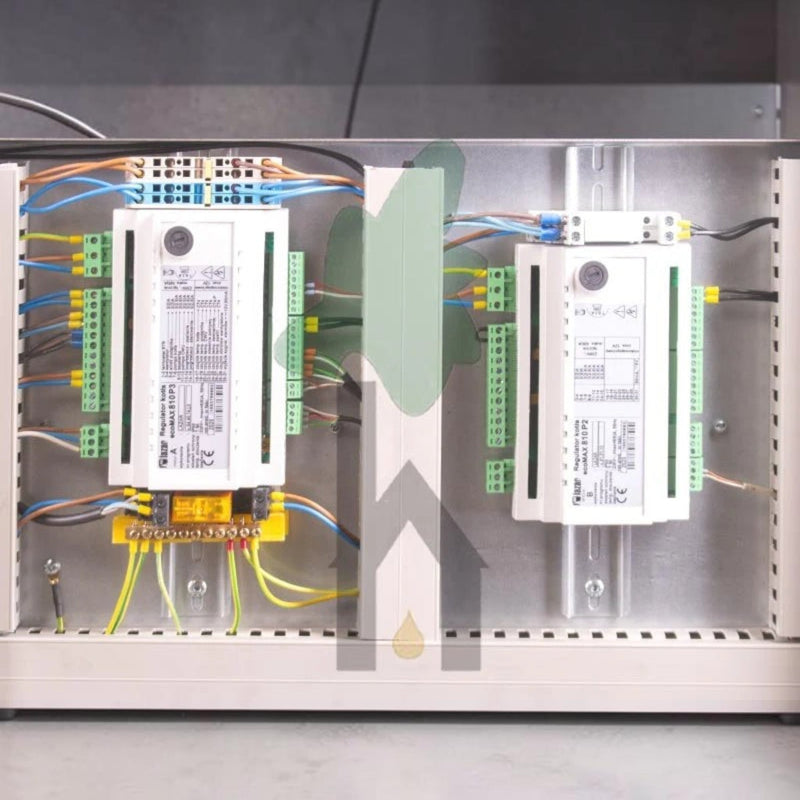

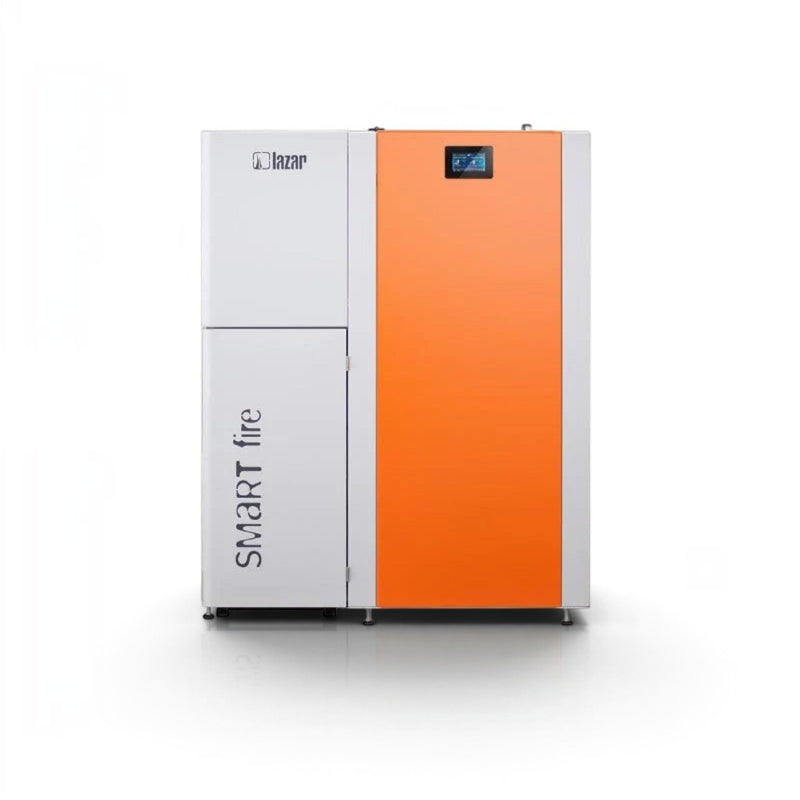

Udstyret omfatter en vejrkompenseret regulering med touch-betjeningspanel samt hydrauliksættet TV-Kit. Den integrerede termostatventil sikrer en minimum returløbstemperatur på 55 °C og beskytter kedlen mod lavtemperaturkorrosion.
Fordele i hverdagen
Pillefremføring, tænding og brænderrensning foregår automatisk. Dermed koncentreres den regelmæssige betjening om kontrol og påfyldning af pilleforrådet, mekanisk rensning af varmeveksleren samt de foreskrevne rengørings- og vedligeholdelsesarbejder.
Med tre forskellige beholderstørrelser kan SmartFire SF15 tilpasses forskellige pladsforhold og ønskede pilleforråd. 150-liters beholderen giver den mindste installationsbredde, mens varianterne med 240 og 440 liter giver større brændselsforråd.
Systemintegration og kompatibilitet
SmartFire SF15 Standard er designet til vandbårne centralvarmeanlæg. Den hydrauliske integration sker under hensyntagen til den nødvendige returløbstemperatur på mindst 55 °C. Kedlen har i denne udførelse et maksimalt tilladt driftstryk på 1,5 bar; den separat dokumenterede SF15-3-bar-udførelse er ikke en del af denne artikel.

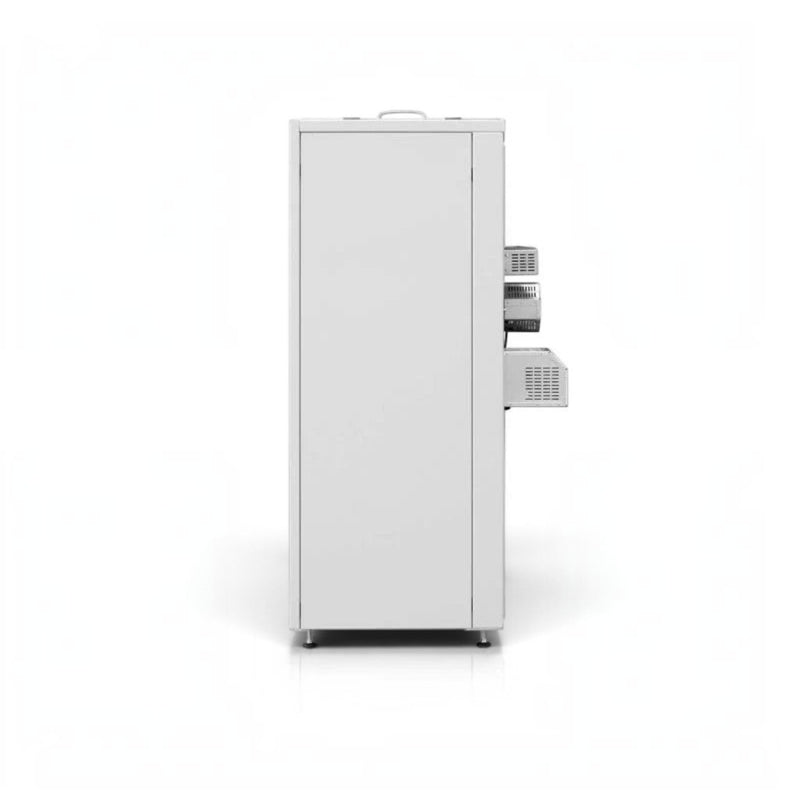

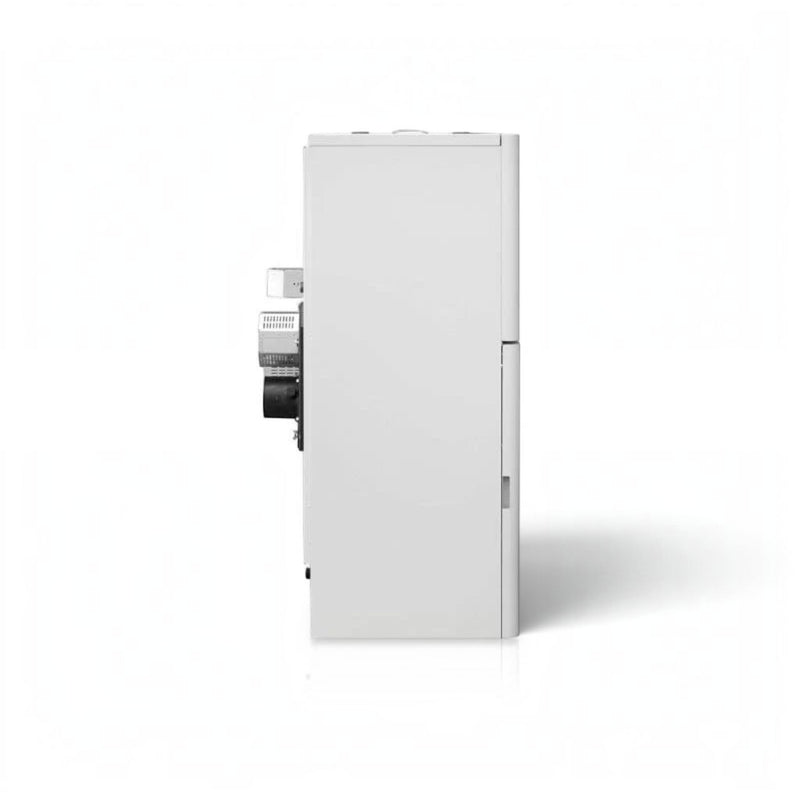

Med 150-liters forrådsbeholder er de samlede mål 985 × 1490 × 760 mm. 240-liters udførelsen måler 1180 × 1490 × 805 mm. Med 440-liters forrådsbeholder er de samlede mål 1345 × 1490 × 1015 mm.

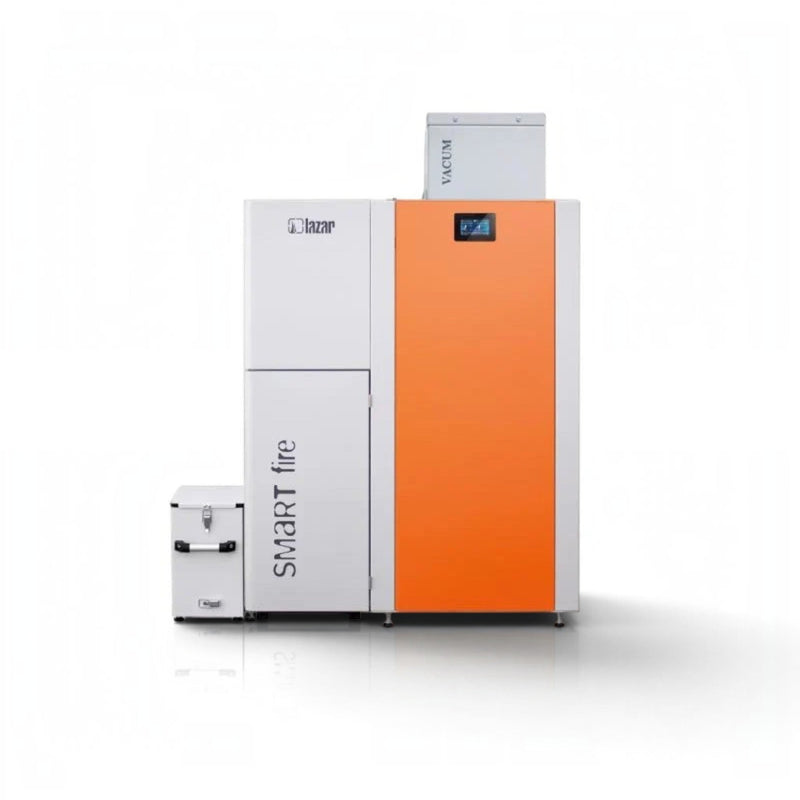

Til automatisk pilleforsyning fra et større eller rumligt adskilt pillelager kan det pneumatiske HKS Lazar Vacum pillefremføringssystem anvendes som separat tilbehør.
Tekniske data i overblik
| Nominel varmeydelse | 15 kW |
| Effektområde | 4,5–15,0 kW |
| Virkningsgrad ved nominel ydelse | 92,0 % |
| Energimærkningsklasse | A+ |
| Kedelklasse | Klasse 5 iht. EN 303-5 |
| Brændsel | Træpiller |
| Pilleforbrug ved nominel ydelse | ca. 3,3 kg/t |
| Tændingssystem | Automatisk tænding |
| Brænderrensning | Automatisk, mekanisk |
| Varmevekslerrensning | Mekanisk / manuelt |
| Lambdasonde | Nej |
| Sikkerhedsvarmeveksler / kølesløjfe | Nej |
| Påkravet skorstenstræk | 5–10 Pa |
| Røggastemperatur ved nominel ydelse | 120 °C |
| Røggasudtag udvendig / indvendig | 120 / 110 mm |
| Maks. kedeltemperatur | 85 °C |
| Min. returtemperatur | 55 °C |
| Maks. driftstryk standard | 1,5 bar |
| Vandindhold i kedel | 37 liter |
| Strømforbrug ved nominel ydelse | 48 W |
| Beholder | 150 / 240 / 440 liter |
Montering
Opstilling, hydraulisk tilslutning, eltilslutning og skorstensforbindelse skal udføres af tilstrækkeligt kvalificeret fagpersonale. Returtemperaturen må ikke falde under 55 °C; hertil er det medfølgende TV-kit beregnet.
Foran kedlen skal der være mindst 800 mm betjeningsplads. På siden af beholderen kræves mindst 800 mm, på den modsatte side mindst 500 mm og over kedlen mindst 600 mm friplads. Bag varianterne med 150- og 240-liters beholder skal der planlægges mindst 500 mm, bag 440-liters-udførelsen mindst 600 mm.
Skorsten og røggasføring skal tilpasses pillekedlen. For SmartFire SF15 angives i de produktspecifikke tekniske data et påkrævet skorstenstræk på 5 til 10 Pa.
Bemærkninger
Standardudførelsen har ikke automatisk varmevekslerrensning. Varmeveksleren betjenes regelmæssigt via den mekaniske rensning. Den automatiske mekaniske rensning af pillebrænderen arbejder uafhængigt heraf automatisk.
SF15-standardudførelsen må ikke forveksles med den separat dokumenterede SF15/3-bar-model. For denne artikel gælder standardudførelsen med maksimalt 1,5 bar driftstryk.
Dimensioneringen af kedelydelsen, varmefladerne, varmtvandsberedningen, skorstenen og hydraulikken skal ske på baggrund af det konkrete varmeanlæg og det faktiske varmebehov.
Leveringsomfang
- HKS Lazar SmartFire SF15 standard pillekedel 15 kW
- Beholder 150, 240 eller 440 liter afhængigt af den valgte variant
- Hydrauliksæt TV-kit
- Askeskuffe
- 3 temperaturfølere til centralvarmeanlægget
- Monterings- og driftsvejledning
- Styringsvejledning
