Συλλέκτες κυκλώματος θέρμανσης Sunex – Αποδοτική κατανομή θερμότητας για το σύστημα θέρμανσής σας

Επισκόπηση προϊόντος

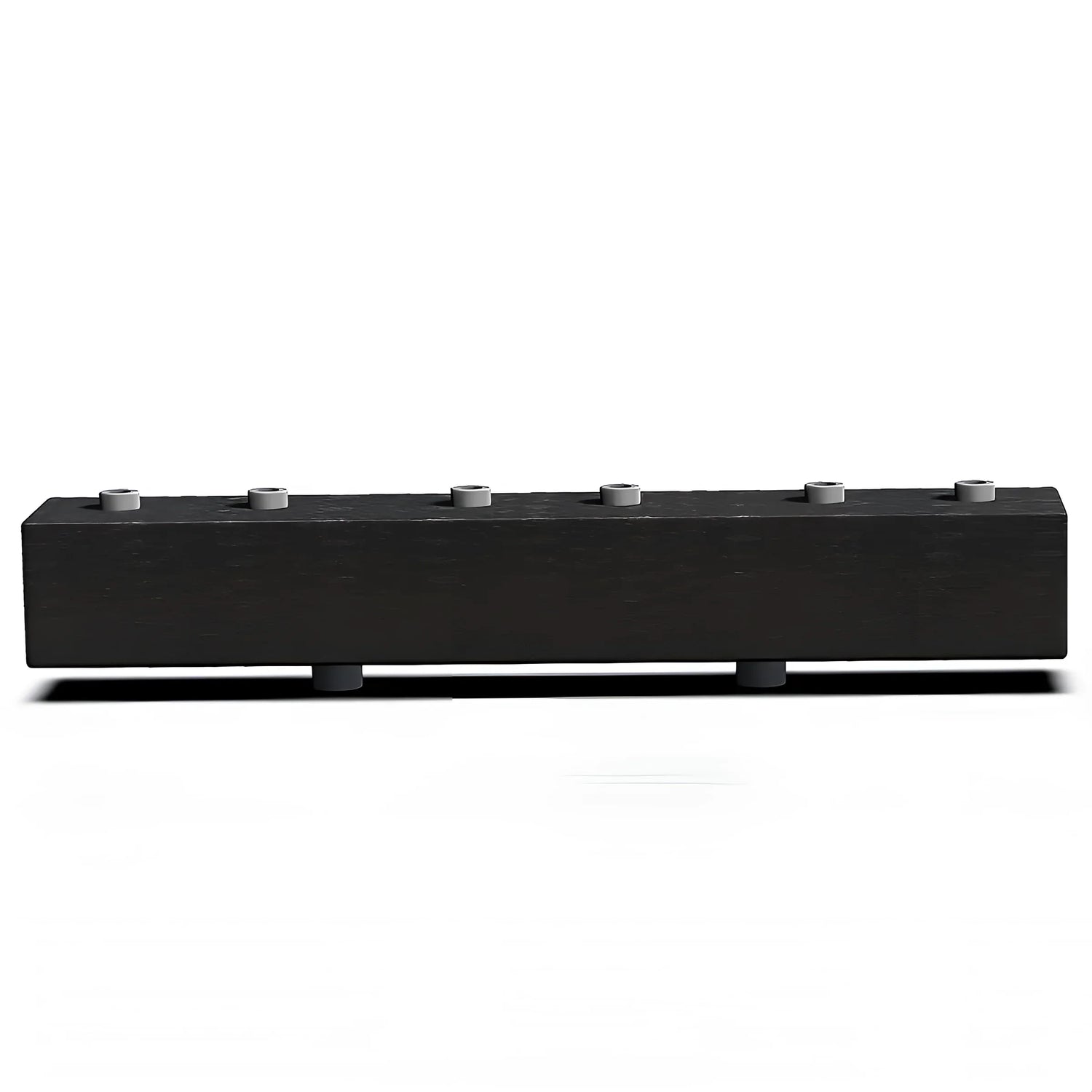

Ο συλλέκτης κυκλώματος θέρμανσης Sunex έχει σχεδιαστεί ειδικά για συστήματα κεντρικής θέρμανσης με καλοριφέρ, ενδοδαπέδια θέρμανση και συστήματα ανάμειξης. Επιτρέπει την αξιόπιστη διανομή του νερού θέρμανσης σε δύο ή τρία ανεξάρτητα κυκλώματα, προσφέροντας έτσι ευέλικτες επιλογές εφαρμογής σε οικιστικά και εμπορικά κτίρια.

Διατίθεται σε εκδόσεις 2 κυκλωμάτων DN20, 2 κυκλωμάτων DN25, 3 κυκλωμάτων DN20 και 3 κυκλωμάτων DN25, καθώς και σε έκδοση με αρσενικά σπειρώματα (AG) για εύκολη σύνδεση. Η στιβαρή κατασκευή και η υψηλής ποιότητας μόνωση EPP εξασφαλίζουν μακροχρόνια απόδοση και ελάχιστη απώλεια θερμότητας.

Περιοχές εφαρμογής

Ιδανικά κατάλληλο για νέες κατασκευές και ανακαινίσεις: Είτε πρόκειται για ενδοδαπέδια θέρμανση είτε για καλοριφέρ, ο συλλέκτης προσαρμόζεται στο σύστημά σας και βελτιστοποιεί την κατανομή θερμότητας. Σε μικτά συστήματα με διαφορετικές θερμοκρασίες ροής, υπερέχει χάρη στην ακριβή δυνατότητα ελέγχου του.

Ο συλλέκτης κυκλώματος θέρμανσης Sunex εξασφαλίζει επίσης σταθερή άνεση σε εμπορικά κτίρια όπως γραφεία, ιατρεία και εργαστήρια. Η μεγάλη γκάμα παραλλαγών του επιτρέπει την προσαρμογή του στις ατομικές απαιτήσεις απόδοσης.

Κατασκευή και υλικά

Το κύριο σώμα του συλλέκτη είναι κατασκευασμένο από χάλυβα υψηλής ποιότητας που λειτουργεί αξιόπιστα ακόμη και σε υψηλές θερμοκρασίες και πιέσεις. Τα παξιμάδια είναι κατασκευασμένα από ορείχαλκο και εξασφαλίζουν μια σύνδεση ανθεκτική στη διάβρωση.

Μια μόνωση από EPP πάχους 30 mm μειώνει την απώλεια θερμότητας και βελτιώνει την απόδοση του συστήματος. Η βάση M8 επιτρέπει την εύκολη και ασφαλή τοποθέτηση στον τοίχο χωρίς πρόσθετες βάσεις.

Τεχνολογία

Μέγιστη θερμοκρασία λειτουργίας: 110 °C | Μέγιστη πίεση λειτουργίας: 6 bar. Η ισχύς εξόδου κυμαίνεται από 29 kW (ΔT=20 K, 2 κυκλώματα DN20) έως 54 kW (ΔT=20 K, 2-/3-κυκλώματα DN25).

Μέγιστες παροχές: 1,2 m³/h για DN20 και 2,3 m³/h για DN25. Οι διαστάσεις ποικίλλουν ανάλογα με την έκδοση μεταξύ 193/137/552 mm και 193/140/862 mm (Υ/Β/Π), το βάρος μεταξύ 5,7 και 8,9 kg.

Συναρμολόγηση και σύνδεση

Χάρη στις σαφείς σημάνσεις τόσο στις πλευρές του λέβητα όσο και του κυκλώματος θέρμανσης, οι συνδέσεις μπορούν να γίνουν γρήγορα και χωρίς σφάλματα. Η πλευρά του λέβητα είναι εξοπλισμένη με εξωτερικό σπείρωμα (AG). 1" ή AG 5/4" διαθέσιμο, η πλευρά του κυκλώματος θέρμανσης προαιρετικά με εσωτερικό σπείρωμα 1", IG 6/4" ή AG 1".

Το παρεχόμενο υλικό στήριξης επιτρέπει την εύκολη εγκατάσταση στον τοίχο. Η εύκολη πρόσβαση σε όλες τις συνδέσεις διευκολύνει τη συντήρηση και τον καθαρισμό.

Πλεονεκτήματα με μια ματιά

Ο συλλέκτης θέρμανσης Sunex συνδυάζει μια στιβαρή κατασκευή από χάλυβα, ανθεκτικά στη διάβρωση ορειχάλκινα παξιμάδια και αποτελεσματική μόνωση από EPP. Εντυπωσιάζει με την υψηλή απόδοση, την εύκολη εγκατάσταση και τις ευέλικτες επιλογές σύνδεσης.

Ιδανικά προσαρμοσμένο στα σύγχρονα συστήματα θέρμανσης, προσφέρει αξιόπιστη κατανομή θερμότητας, μειώνει τις ενεργειακές απώλειες και αυξάνει την άνεση διαβίωσης σε κάθε κτίριο.

Τεχνικά δεδομένα

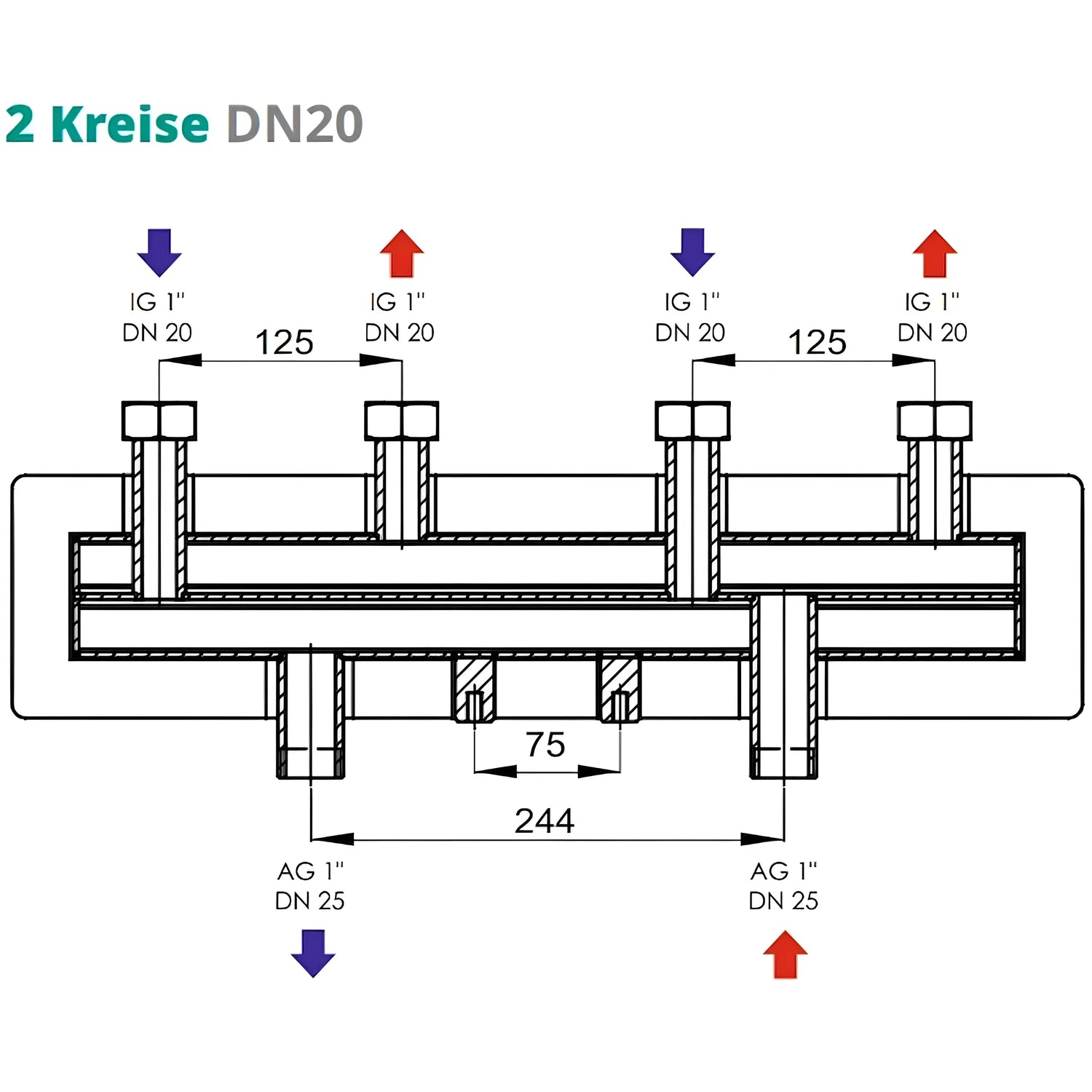

Κυκλώματα DN20 2

• Υλικό διανομέα: χάλυβας
• Μητέρα: Ορείχαλκος
• Μόνωση: EPP πάχους 30 mm
• Συνδετήρας: M8
• Διαστάσεις (Υ x Β x Π): 193 x 137 x 552 mm
• Βάρος: 5,76 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• Μέγιστη πίεση λειτουργίας: 6 bar
• Μέγιστη ισχύς: 29 kW
• Μέγιστη παροχή: 1,2 m/h
• Σύνδεση από την πλευρά του λέβητα: 1" ΑΓ
• Σύνδεση στην πλευρά του κυκλώματος θέρμανσης: 1" IG

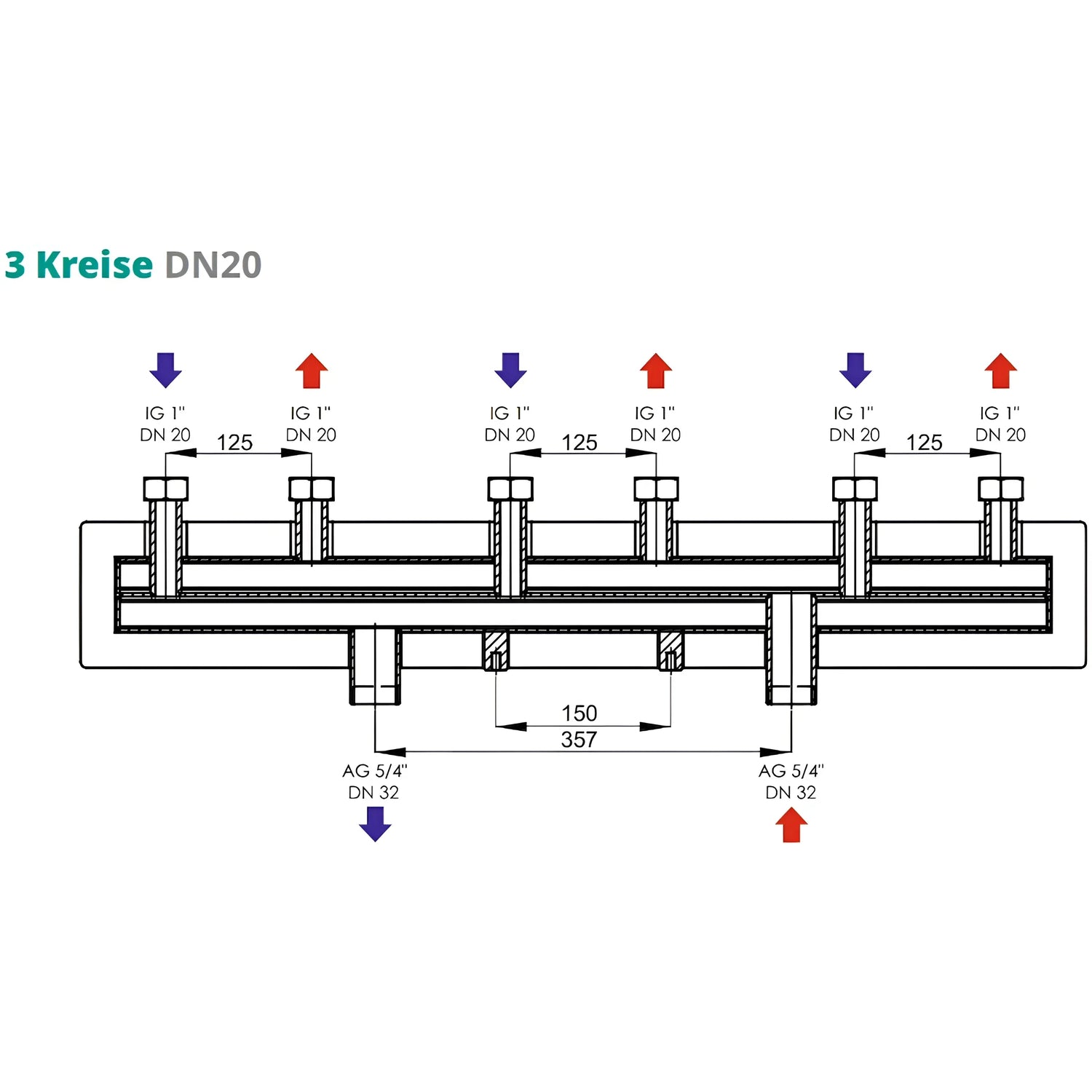

Κυκλώματα DN20 3

• Υλικό διανομέα: χάλυβας
• Μητέρα: Ορείχαλκος
• Μόνωση: EPP πάχους 30 mm
• Συνδετήρας: M8
• Διαστάσεις (Υ x Β x Π): 193 x 140 x 862 mm
• Βάρος: 8,44 κιλά
• μέγ.Θερμοκρασία λειτουργίας: 110 °C
• Μέγιστη πίεση λειτουργίας: 6 bar
• Μέγιστη ισχύς: 54 kW
• Μέγιστη παροχή: 2,3 m³/h
• Σύνδεση πλευράς λέβητα: 5/4" ΑΓ
• Σύνδεση στην πλευρά του κυκλώματος θέρμανσης: 1" IG

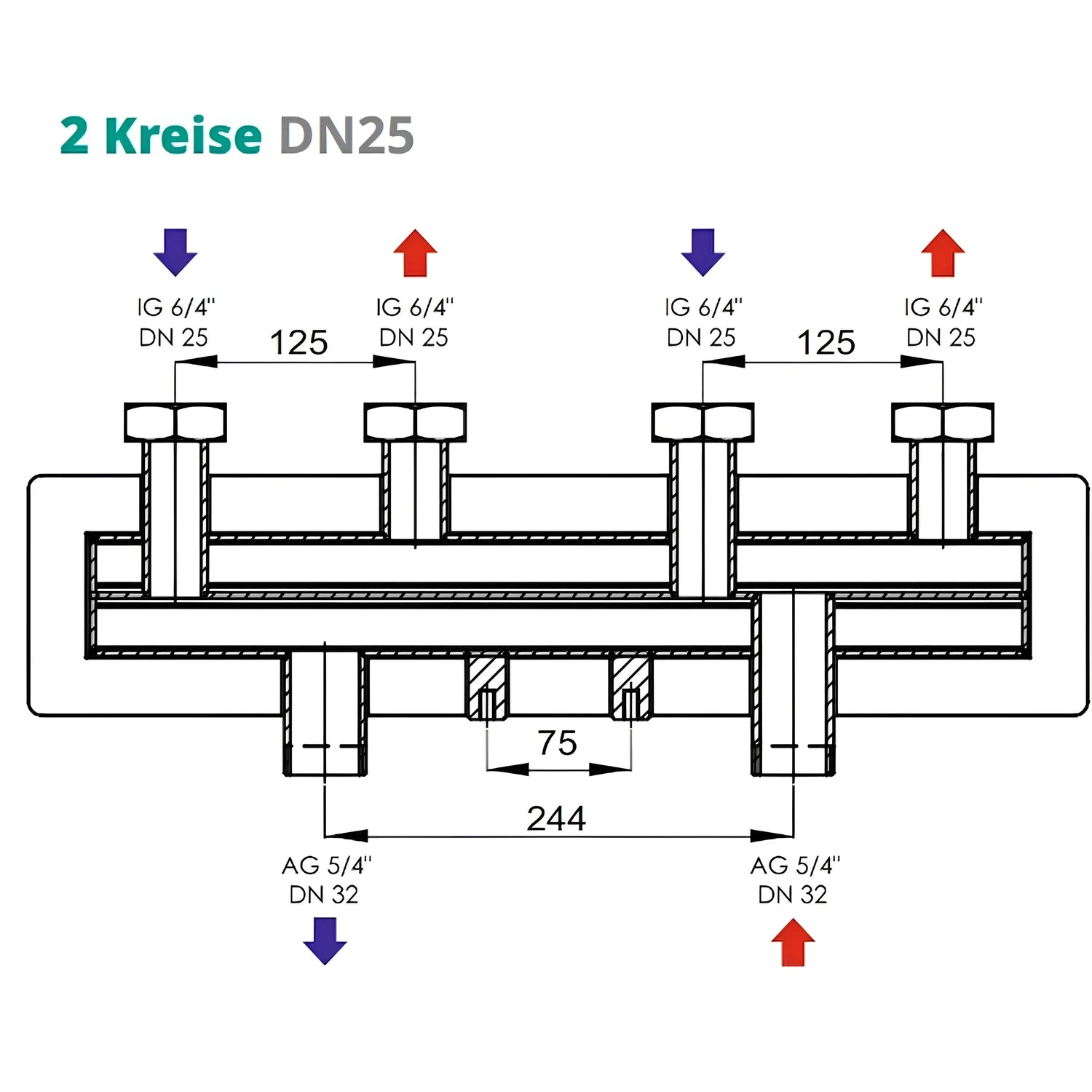

Κυκλώματα DN25 2

• Υλικό διανομέα: χάλυβας
• Μητέρα: Ορείχαλκος
• Μόνωση: EPP πάχους 30 mm
• Συνδετήρας: M8
• Διαστάσεις (Υ x Β x Π): 193 x 137 x 552 mm
• Βάρος: 6,05 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• Μέγιστη πίεση λειτουργίας: 6 bar
• Μέγιστη ισχύς: 54 kW
• Μέγιστη παροχή: 2,3 m³/h
• Σύνδεση πλευράς λέβητα: 5/4" ΑΓ
• Σύνδεση στην πλευρά του κυκλώματος θέρμανσης: 6/4" IG

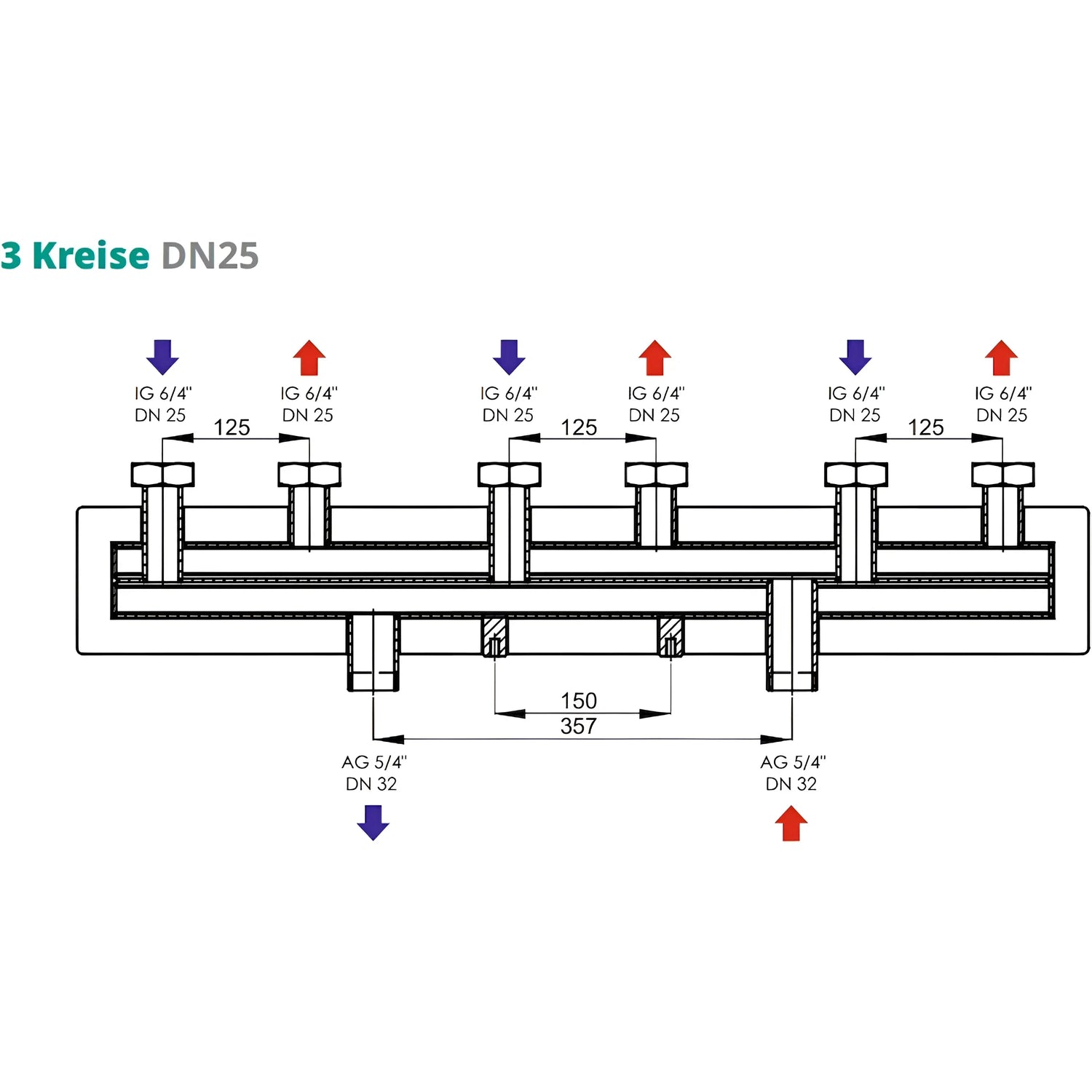

DN25 3 κυκλώματα

• Υλικό διανομέα: χάλυβας
• Μητέρα: Ορείχαλκος
• Μόνωση: EPP πάχους 30 mm
• Συνδετήρας: M8
• Διαστάσεις (Υ x Β x Π): 193 x 140 x 862 mm
• Βάρος: 8,49 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• Μέγιστη πίεση λειτουργίας: 6 bar
• Μέγιστη ισχύς: 54 kW
• Μέγιστη παροχή: 2,3 m³/h
• Σύνδεση πλευράς λέβητα: 5/4" ΑΓ
• Σύνδεση στην πλευρά του κυκλώματος θέρμανσης: 6/4" IG

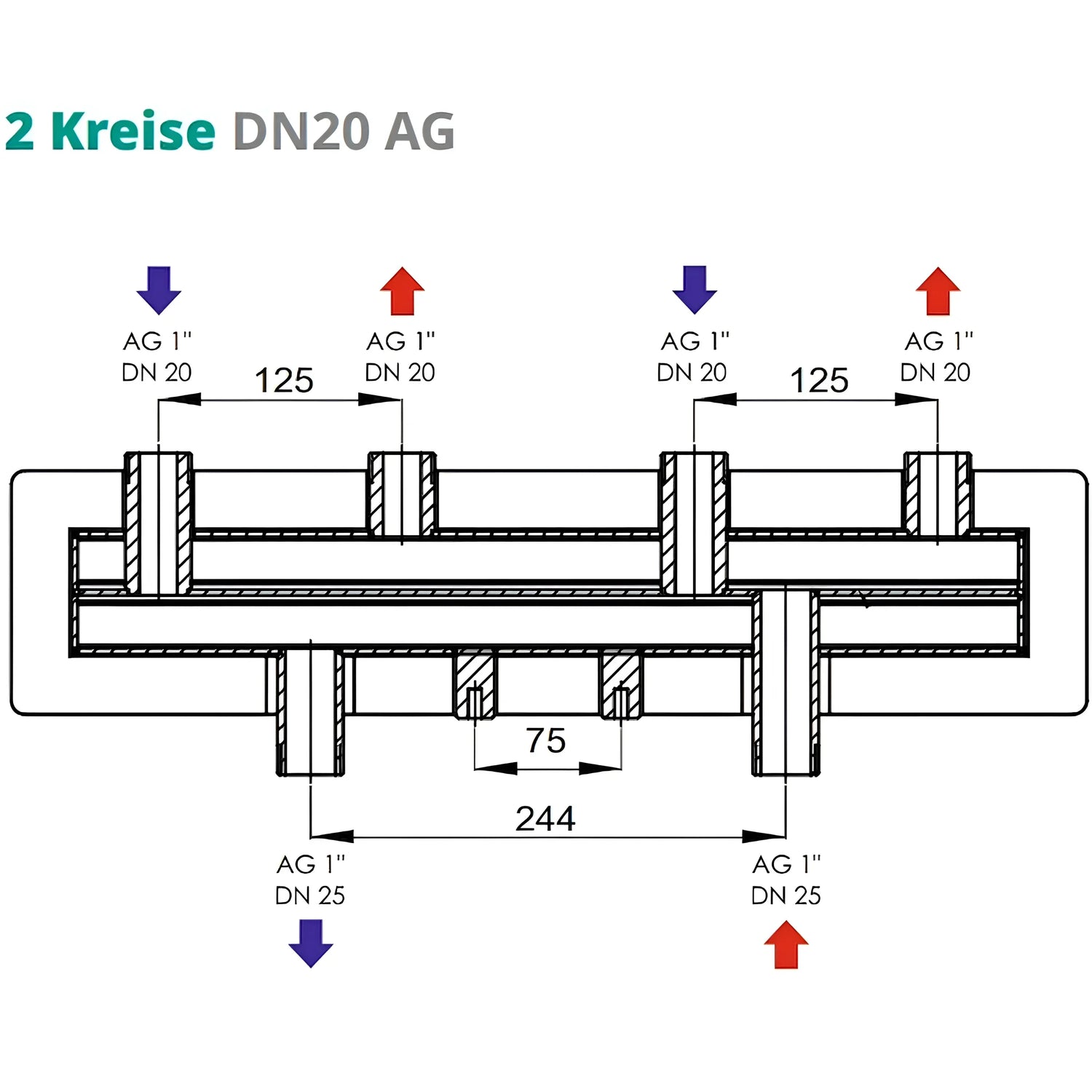

Κυκλώματα DN20 AG 2

• Υλικό διανομέα: χάλυβας
• Μόνωση: EPP πάχους 30 mm
• Συνδετήρας: M8
• Διαστάσεις (Υ x Β x Π): 170 x 140 x 552 mm
• Βάρος: 5,7 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• Μέγιστη πίεση λειτουργίας: 6 bar
• Μέγιστη ισχύς: 29 kW
• Μέγιστη παροχή: 1,2 m/h
• Σύνδεση από την πλευρά του λέβητα: 1" ΑΓ
• Σύνδεση στην πλευρά του κυκλώματος θέρμανσης: 1" IG

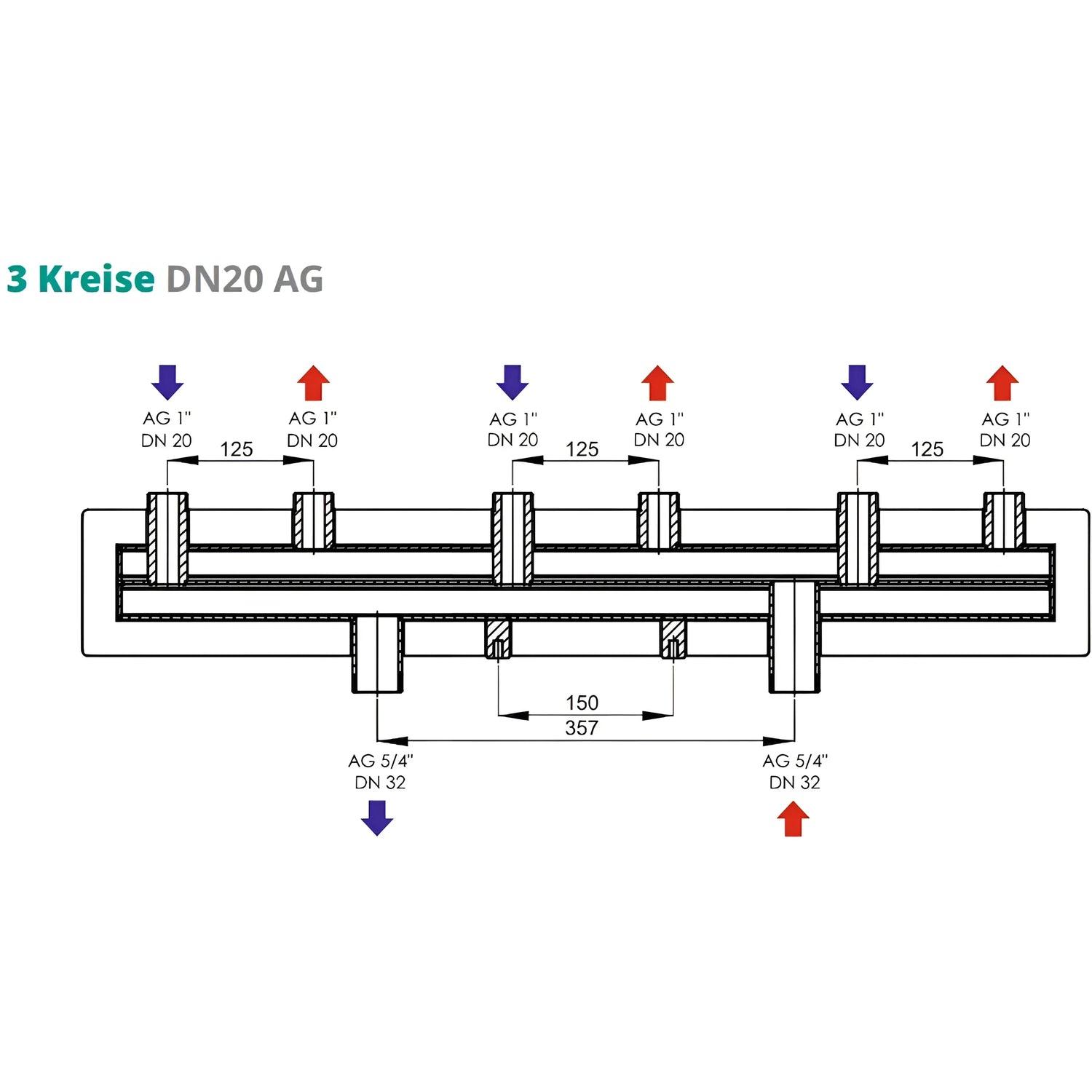

DN20 AG 3 κυκλώματα

• Υλικό διανομέα: χάλυβας
• Μόνωση: EPP πάχους 30 mm
• Συνδετήρας: M8
• Διαστάσεις (Υ x Β x Π): 170 x 140 x 862 mm
• Βάρος: 8,9 κιλά
• Μέγιστη θερμοκρασία λειτουργίας: 110 °C
• Μέγιστη πίεση λειτουργίας: 6 bar
• Μέγιστη ισχύς: 54 kW
• Μέγιστη παροχή: 2,3 m³/h
• Σύνδεση πλευράς λέβητα: 5/4" ΑΓ
• Σύνδεση στην πλευρά του κυκλώματος θέρμανσης: 1" IG

Πεδίο εφαρμογής της παράδοσης

• Διανομέας κυκλώματος θέρμανσης της επιλογής σας
• Συνέλευση & Εγχειρίδιο χρήστη

Λήψη

• Φύλλο δεδομένων
