Layers - buffer αποθήκευσης με 1 εναλλάκτη θερμότητας

Δοχείο προσωρινής αποθήκευσης SPSR με στρωματοποιημένη δομή – Αποδοτική λύση αποθήκευσης για συστήματα θέρμανσης, ηλιακής ενέργειας και στερεών καυσίμων

Επισκόπηση προϊόντος

Η στρωματοποιημένη δεξαμενή προσωρινής αποθήκευσης SPSR είναι μια στιβαρά κατασκευασμένη δεξαμενή αποθήκευσης ζεστού νερού για συστήματα θέρμανσης, ηλιακά θερμικά συστήματα και σταθμούς συμπαραγωγής θερμότητας και ενέργειας. Συνδυάζει έναν σταθερό σχεδιασμό δεξαμενής με ενσωματωμένη τεχνολογία στρωματοποίησης και έναν μόνιμα συγκολλημένο εναλλάκτη θερμότητας λείου σωλήνα, εξασφαλίζοντας έτσι υψηλή απόδοση συστήματος και αξιόπιστη στρωματοποίηση των ροών επιστροφής.

Κατασκευή και υλικά

Η δεξαμενή και ο εναλλάκτης θερμότητας λείου σωλήνα είναι κατασκευασμένα από χάλυβα S235JRG2 υψηλής ποιότητας σύμφωνα με τα πρότυπα DIN 4753 και EN 12897. Το εσωτερικό αφήνεται χωρίς επεξεργασία, ενώ το εξωτερικό κέλυφος είναι ασταρωμένο. Η δεξαμενή στηρίζεται με ασφάλεια σε έναν δακτύλιο βάσης. Η δεξαμενή έχει σχεδιαστεί για μέγιστη πίεση λειτουργίας 5 bar και διαθέτει δύο θύρες για ηλεκτρικά θερμαντικά στοιχεία.

Τεχνολογία στρώσεων και εναλλάκτες θερμότητας

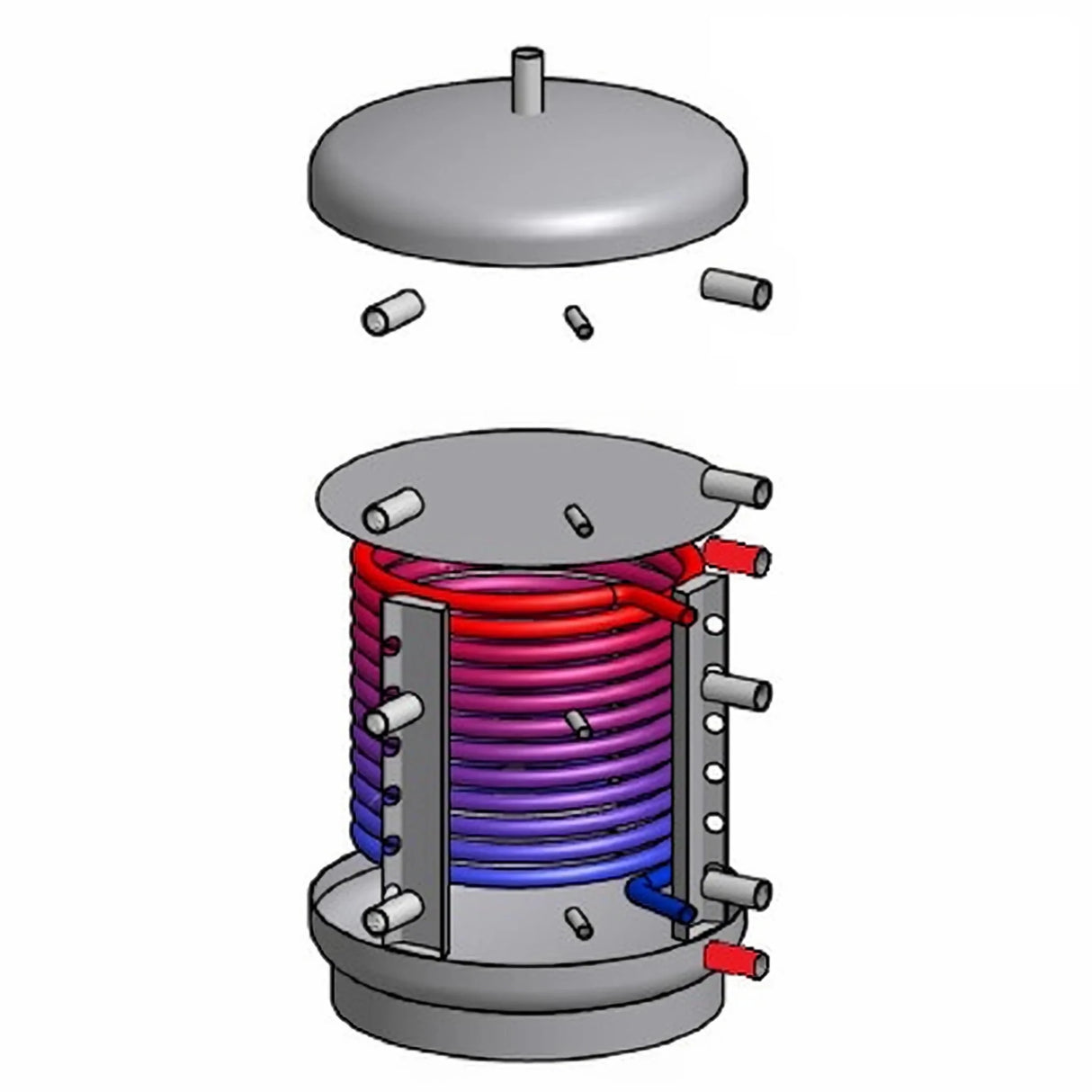

Για βελτιστοποιημένη στρωμάτωση, κανάλια στρωμάτωσης είναι ενσωματωμένα στη δεξαμενή αποθήκευσης και συγκολλημένη είναι μια πλάκα στρωμάτωσης. Αυτά τα εξαρτήματα μειώνουν την ανάμειξη και βελτιώνουν τη θερμοκρασιακή στρωμάτωση, αυξάνοντας έτσι την αξιοποιήσιμη θερμική ισχύ. Ο μόνιμα συγκολλημένος εναλλάκτης θερμότητας με λείο σωλήνα εξασφαλίζει αποτελεσματική ανταλλαγή θερμότητας για τα ηλιακά και τα κυκλώματα θέρμανσης.

Συνδέσεις και ευκολία συναρμολόγησης

Η διάταξη των υποδοχών υπό γωνία 90° απλοποιεί τη συναρμολόγηση και τη σύνδεση πολλαπλών δεξαμενών προσωρινής αποθήκευσης. Αυτό επιτρέπει συμπαγείς διατάξεις συστήματος και εύκολες συνδέσεις συστήματος. Η διάταξη των συνδέσεων και ο δακτύλιος βάσης απλοποιούν περαιτέρω την εγκατάσταση και την επακόλουθη συντήρηση.

Επιλογές μόνωσης – EPS AirPor® γκρι

Η μόνωση από γκρι αφρό πολυστερίνης EPS AirPor® διατίθεται σε πάχη 100 mm (κλάση απόδοσης C) και 130 mm (κλάση απόδοσης B). Η μόνωση συνδυάζει EPS με ένα επιπλέον στρώμα fleece και ένα μείγμα νανοσωματιδίων γραφίτη, τα οποία μειώνουν σημαντικά την απώλεια θερμότητας μέσω αυξημένης ανάκλασης θερμότητας.

Χάρη στον ελαφρύ σχεδιασμό της, με ακριβή εφαρμογή, η μόνωση εγκαθίσταται γρήγορα, είναι μηχανικά στιβαρή και 100% ανακυκλώσιμη. Το συνολικό πάχος της μόνωσης, μαζί με την πρόσθετη μόνωση στο κάτω και το πάνω μέρος, εξασφαλίζει σημαντική εξοικονόμηση ενέργειας κατά τη λειτουργία.

Επιλογή μόνωσης – υπερ-άκαμπτος αφρός PU

Η μόνωση από εξαιρετικά άκαμπτο αφρό PU πάχους 150 mm (για δεξαμενές αποθήκευσης 600–1000 l) συνδυάζει εξαιρετική απόδοση μόνωσης με ένα περίβλημα PS σε RAL 9006 και μια ταινία σύσφιξης για εύκολη εγκατάσταση. Ένα φλις από πολυεστερικές ίνες 10 mm αποτρέπει τις απώλειες λόγω μεταφοράς στα τοιχώματα, το καπάκι και τις αρθρώσεις της δεξαμενής.

Με θερμική αγωγιμότητα περίπου 0,023 W/mK και κλάση απόδοσης Α, αυτή η μόνωση προσφέρει την καλύτερη απόδοση μόνωσης στη σειρά και είναι επίσης ανακυκλώσιμη και φιλική προς το δέρμα.

Τεχνικές προδιαγραφές και εξοπλισμός

Το SPSR είναι εξοπλισμένο με κανάλια στρωματοποίησης, πλάκα στρωματοποίησης και έναν μόνιμα εγκατεστημένο εναλλάκτη θερμότητας λείου σωλήνα. Επιπλέον χαρακτηριστικά περιλαμβάνουν ένα ακατέργαστο εσωτερικό, ένα ασταρωμένο εξωτερικό, δύο υποδοχές για ηλεκτρικά θερμαντικά στοιχεία και σχεδιασμό για πίεση λειτουργίας έως και 5 bar.

Πλεονεκτήματα και τομείς εφαρμογής

Ο συνδυασμός στοχευμένης τεχνολογίας στρώσεων, υψηλής ποιότητας κατασκευής χάλυβα και αποτελεσματικής μόνωσης αυξάνει την απόδοση των συστημάτων θέρμανσης και μειώνει τις απώλειες θερμότητας. Οι εφαρμογές περιλαμβάνουν συστήματα θέρμανσης, λέβητες στερεών καυσίμων, ηλιακά θερμικά συστήματα, σταθμούς συμπαραγωγής θερμότητας και ηλεκτρικής ενέργειας και συστήματα συνδυασμένης ενέργειας που βασίζονται σε αξιόπιστη διαστρωμάτωση θερμοκρασίας.

Περιβάλλον, ασφάλεια και πρότυπα

Τα υλικά που χρησιμοποιούνται είναι φιλικά προς το περιβάλλον και σε μεγάλο βαθμό ανακυκλώσιμα.Τα μονωτικά υλικά πληρούν τις κοινές απαιτήσεις πυροπροστασίας (DIN 4102 B2) και τις απαιτήσεις θερμικής αγωγιμότητας σύμφωνα με το πρότυπο DIN EN 12667, πράγμα που σημαίνει ότι η μονάδα αποθήκευσης πληροί υψηλά πρότυπα ασφάλειας και περιβάλλοντος.

Επιλογή, οδηγίες συναρμολόγησης και σέρβις

Επιλέξτε την κατάλληλη χωρητικότητα αποθήκευσης και επιλογή μόνωσης σύμφωνα με τις απαιτήσεις του συστήματός σας. Η τυποποιημένη διάταξη πριζών διευκολύνει την ενσωμάτωση. Για βέλτιστη απόδοση, συνιστάται επαγγελματική εγκατάσταση από εκπαιδευμένο προσωπικό και λήψη υπόψη των διαμορφώσεων σύνδεσης κατά τον σχεδιασμό του συστήματος.

Πεδίο εφαρμογής της παράδοσης

• Στρωματοποιημένη δεξαμενή αποθήκευσης με 1 εναλλάκτη θερμότητας της επιλογής σας
• συμπεριλαμβανομένης επιλεγμένης μόνωσης
• Συνέλευση & Οδηγίες λειτουργίας
