Produktöversikt & användningsområde

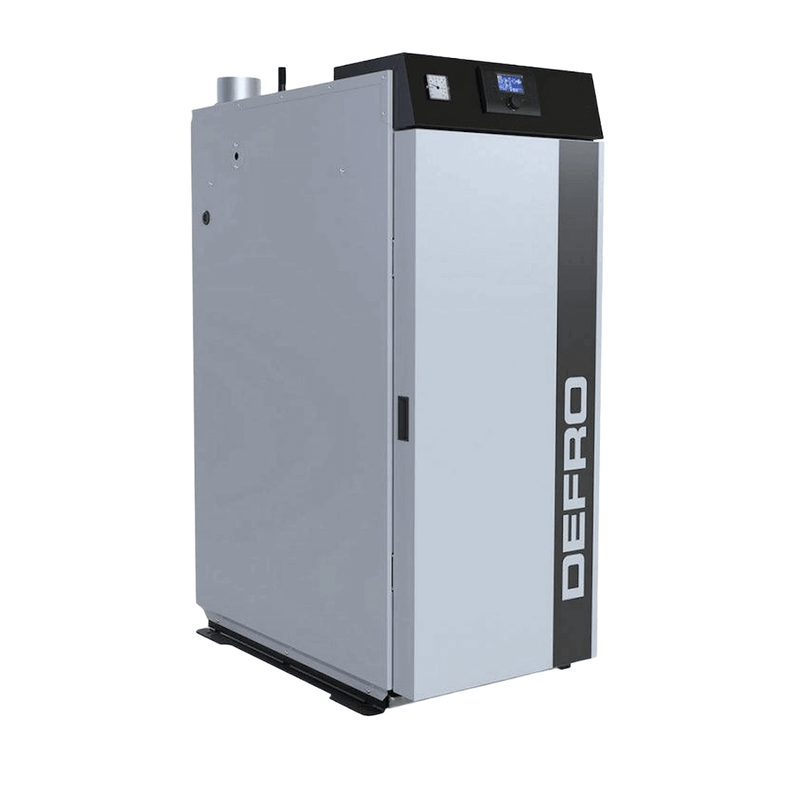

Defro Optima HG 25 kW vedförgasningspanna är en manuellt matad centralvärmepanna för vedträn och användning i vattenburna värmesystem. Den är lämplig för anläggningar där styckved används som bränsle och den genererade värmen integreras i värmesystemet via en ackumulatortank.
Pannan är avsedd för slutna varmvattenvärmesystem och arbetar med en maximal framledningstemperatur på 90 °C. Effektstorleken på 25 kW gör den till en lämplig lösning för motsvarande dimensionerade vedeldningsanläggningar, där det specifika pannvalet alltid bör baseras på värmebehovet och systemplaneringen.
Teknik & utrustning
Optima HG arbetar enligt vedförgasningsprincipen. Vedträna förgasas i den övre förbränningskammaren, vedgaserna leds via förbränningsmunstycket till den nedre förbränningskammaren och efterförbränns där. Värmeöverföringen sker via pannkroppen med vattenmantel och rörvärmeväxlarna.

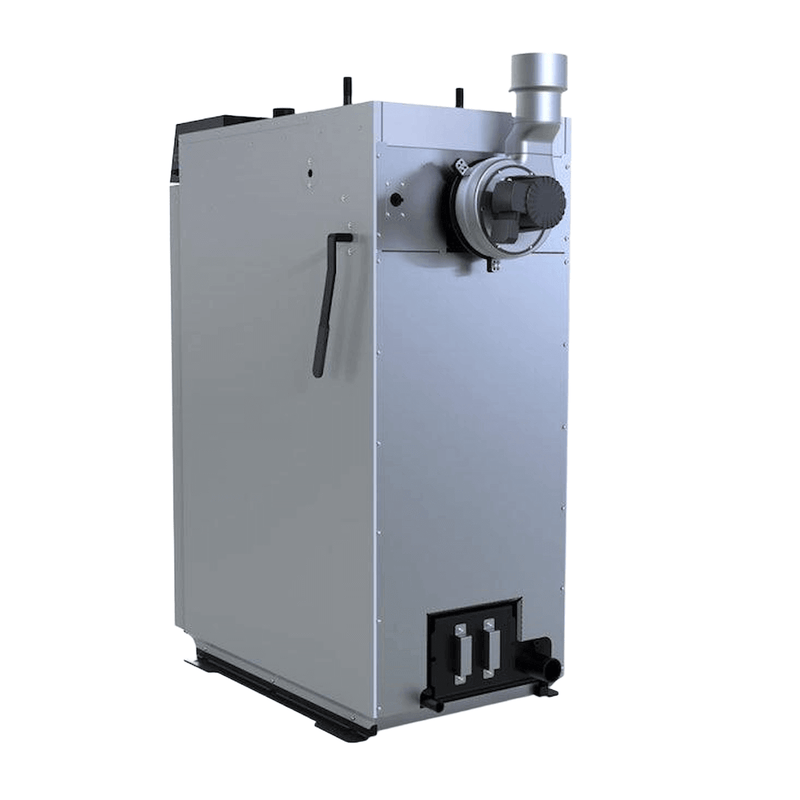

Utrustningen omfattar en elektronisk styrning, en sugfläkt, eldfast sten i förbränningskamrarna, ett förbränningsmunstycke, virvulatorer samt en rengöringsmekanism för värmeväxlaren. En säkerhetstemperaturbegränsare bryter strömförsörjningen till fläkten om pannans temperatur överskrider det avsedda gränsområdet.
Fördelar i vardagen

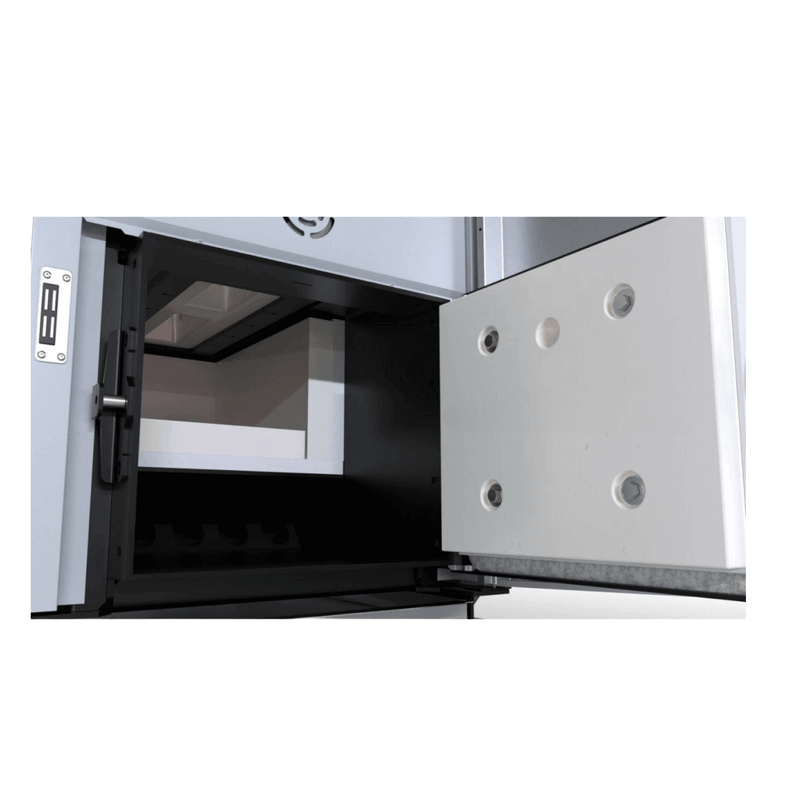

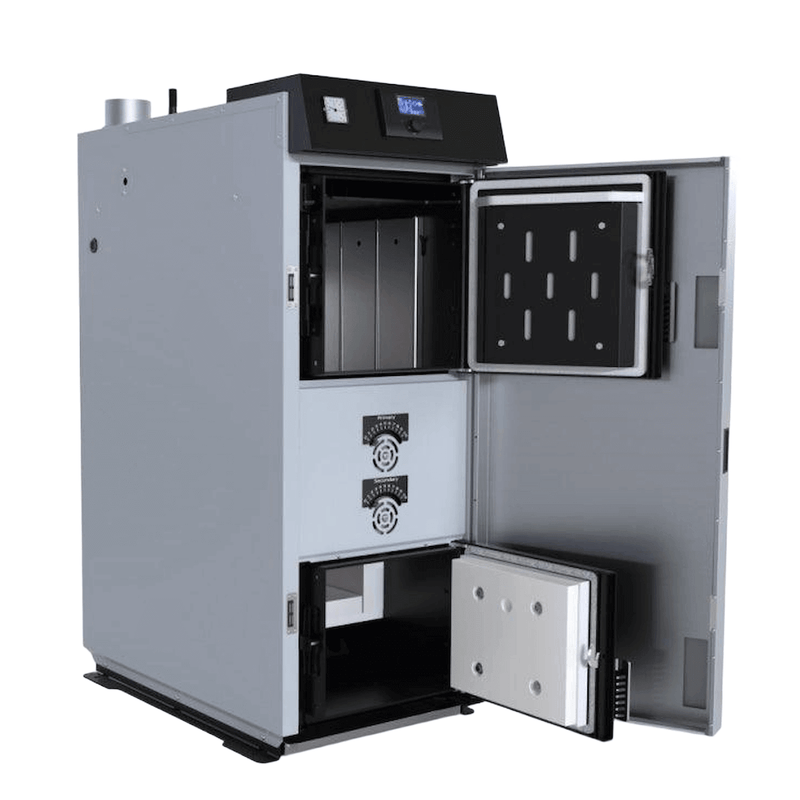

Den breda fyllningsluckan underlättar iläggning av vedträn, medan den separata placeringen av luckor för fyllning, förbränningskammare och aska underlättar åtkomst för rengöring och underhåll. Glaset möjliggör visuell kontroll av förgasningslågan utan att onödigtvis avbryta förbränningsprocessen.
Genom den avsedda driften med ackumulatortank kan den genererade värmen lagras och avges till värmesystemet efter behov. Detta stödjer en stabil systemdrift och hjälper till att på ett effektivt sätt integrera värmen från vedeldningen i hela systemet.
Systemintegration & kompatibilitet
Defro Optima HG 25 kW är avsedd för integrering i slutna värmesystem enligt DIN 12828. För drift krävs en ackumulatortank; dessutom krävs en fungerande returtemperaturhöjning med tillräckligt hög returtemperatur för att skydda pannkroppen från låga returtemperaturer.
Den hydrauliska inkopplingen, systemets säkerhetsutrustning och anslutningen till rökgasavgången måste anpassas till den specifika anläggningen. Skorsten, säkerhetsventil, expansionskärl, returtemperaturhöjning och termisk säkring ska dimensioneras fackmässigt inom ramen för systemplaneringen.
Tekniska data i översikt
Följande tekniska data avser varianten Defro Optima HG 25 kW.
| Nominell effekt | 25 kW |
| Bränsle | Vedträn / lövved, restfukt 12–20 % |
| Förbränningsteknik | Vedförgasning |
| Verkningsgrad | 92,2 % vid full last |
| Energieffektivitetsklass | A+ |
| Max. framledningstemperatur | 90 °C |
| Max. arbetstryck | 3,0 bar |
| Pannklass | Klass 5 enligt EN 303-5 |
| Dragbehov | 16 Pa |
| Rökgastemperatur | 127 °C |
| Rökanslutning | Ø 130 mm |
| Säkerhetsvärmeväxlare | Ja, inbyggd |
| Ackumulatortank rekommenderas | Ja, krävs för drift |
| Höjd | 1460 mm |
| Bredd | 620 mm |
| Djup | 1155 mm |
| Spänning | 230 V |
| Frekvens | 50 Hz |
| Säkring | 3,15 A |
| Effektförbrukning | max. 35 W |
| Faser | 1N |
Montering
Montering av pannan måste utföras av kvalificerad fackpersonal enligt gällande föreskrifter och tillverkarens anvisningar. Pannan är avsedd för slutna värmesystem och kräver en fackmässigt dimensionerad hydraulik med ackumulatortank, returtemperaturhöjning, säkerhetsanordningar och lämplig vattenkvalitet.
Innan anslutning till rökgasavgången måste skorstensarea, skorstensdrag och installationsförhållanden kontrolleras fackmässigt. Elanslutningen av styrningen är avsedd för 230 V / 50 Hz och får endast utföras av motsvarande kvalificerad fackpersonal.
Anvisningar
Som bränsle är lövved i vedträform med lämplig restfukt avsedd. Andra bränslen eller olämpliga material får inte användas. För en korrekt drift måste anvisningarna för returtemperatur, ackumulatortank, rengöring, underhåll och skorstensdrag beaktas.
Effektuppgiften tjänar till teknisk klassificering av pannan och ersätter ingen värmebehovsberäkning. För planering, idrifttagning, rökgasmätning och underhåll bör de fullständiga tillverkarhandlingarna och lokalt gällande föreskrifter beaktas.
Leveransomfattning
- Defro Optima HG 25 kW vedförgasningspanna
- Monterings- och bruksanvisning
- Garantikort
- Elektronisk styrning
- Sugfläkt
- Analog panntermometer
- Rengöringsmekanism för värmeväxlaren
- Beklädnad för fyllnings- och förbränningskammare
- Förbränningsmunstycke
- Rengöringsverktyg
- Inbyggd säkerhetsvärmeväxlare
- Virvulatorer
