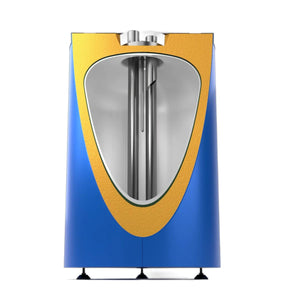

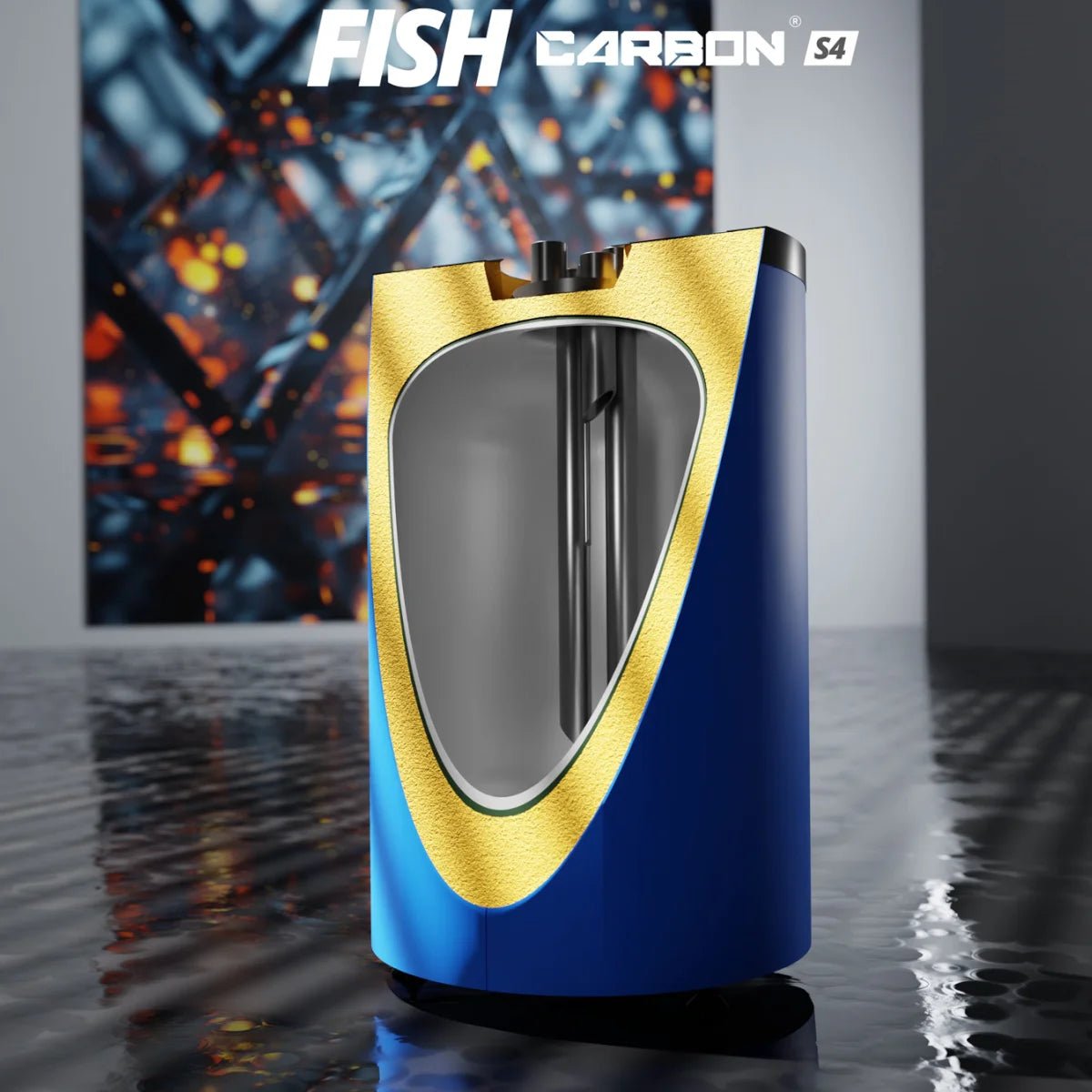

SUNEX FISH S4 Carbon ackumulatortank med 200 liter
SUNEX FISH S4 Carbon är en kompakt ackumulatortank för upptagning och tidsförskjuten tillhandahållande av värmevatten. Med en lagringsvolym på 200 liter stödjer den hydraulisk avkoppling mellan värmegenerator och värmekrets och kan därigenom möjliggöra en jämnare drift av anläggningen.
Den stående tanken lämpar sig för slutna värmesystem och kan vid lämplig hydraulisk dimensionering bland annat kombineras med värmepumpar, fastbränslepannor, olje- och gasuppvärmning samt elektriska värmegeneratorer. Den är endast avsedd för värmevatten och får inte användas som dricksvatten-, tappvatten- eller varmvattenberedare.
Teknik & utrustning

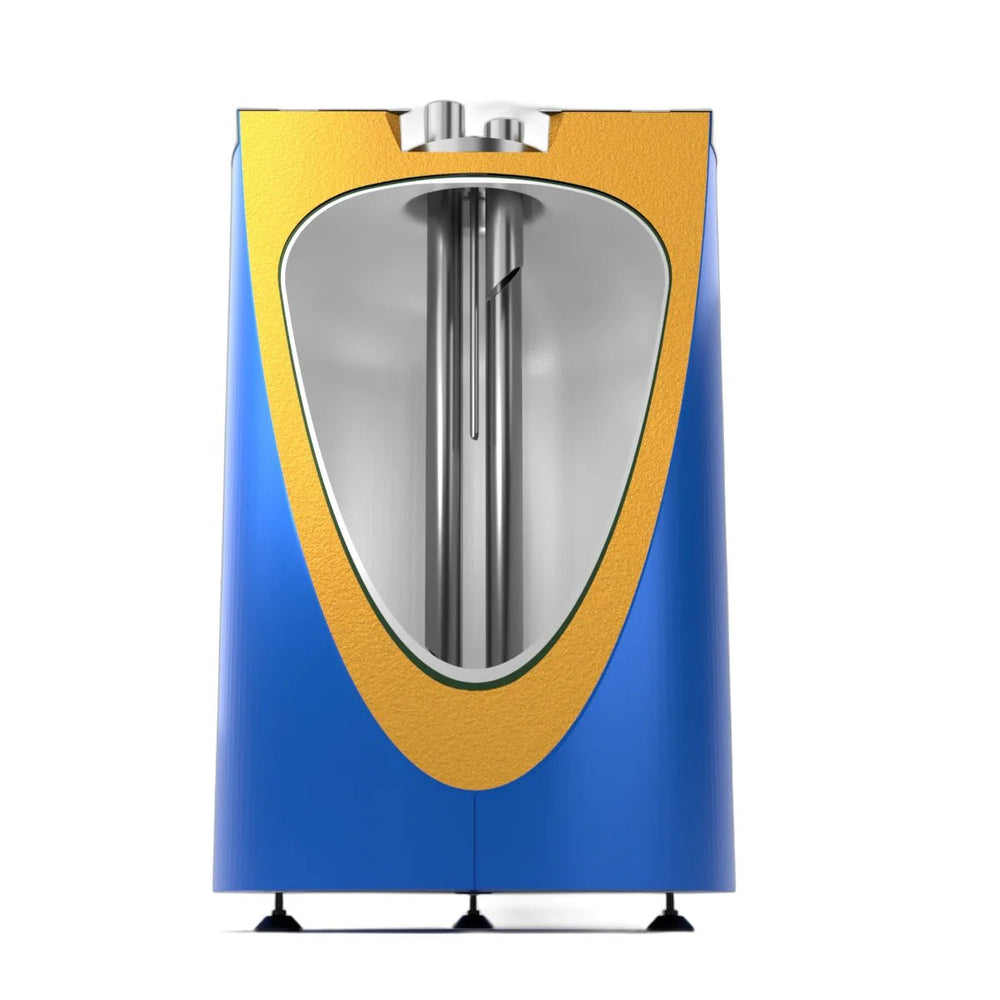

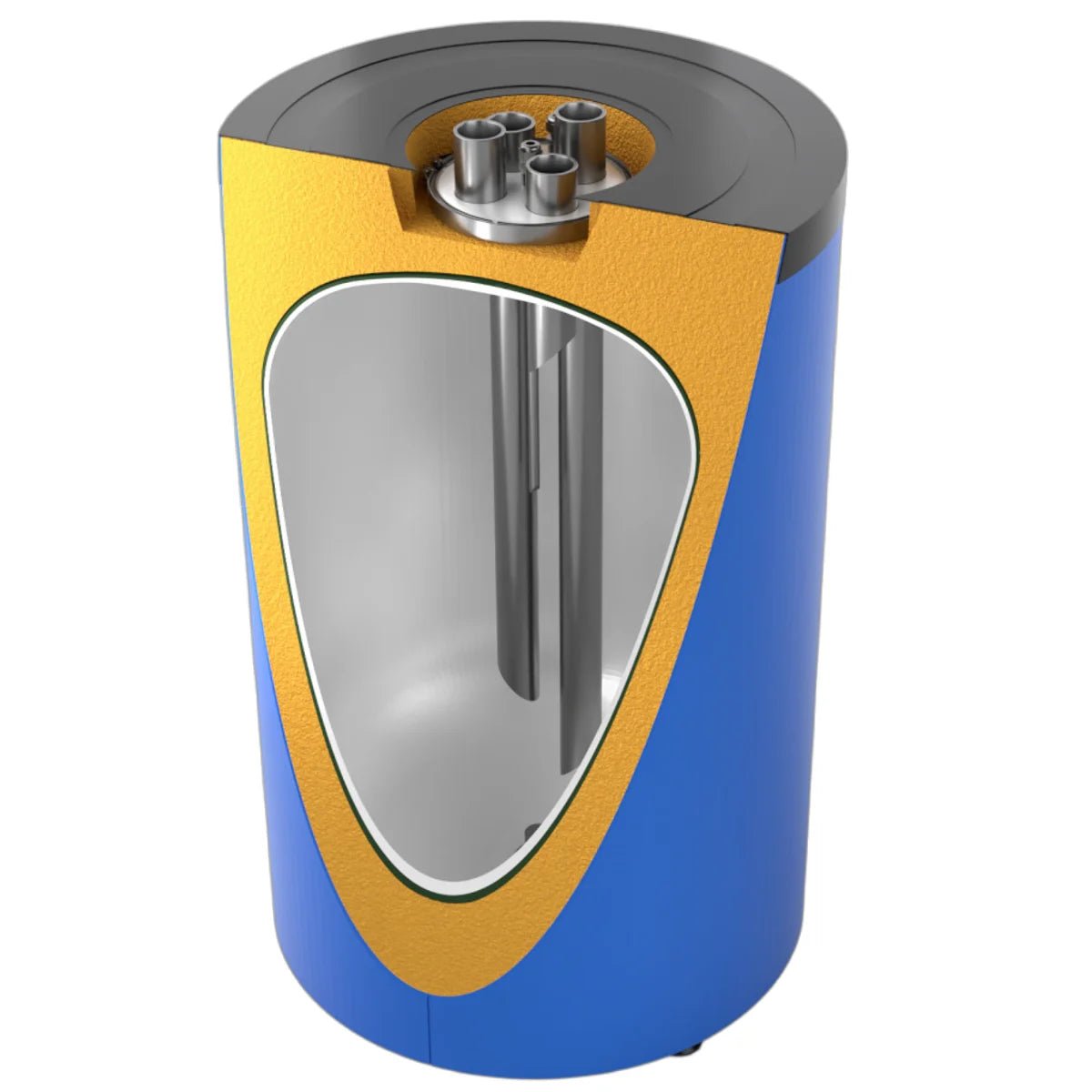

Innerbehållaren består av högtät polyeten och stabiliseras utvändigt av ett glasfiberförstärkt kompositmaterial. Konstruktionen är korrosionsbeständig och klarar sig utan det för klassiska ståltankar vanliga korrosionsskyddet genom en magnesiumanod.

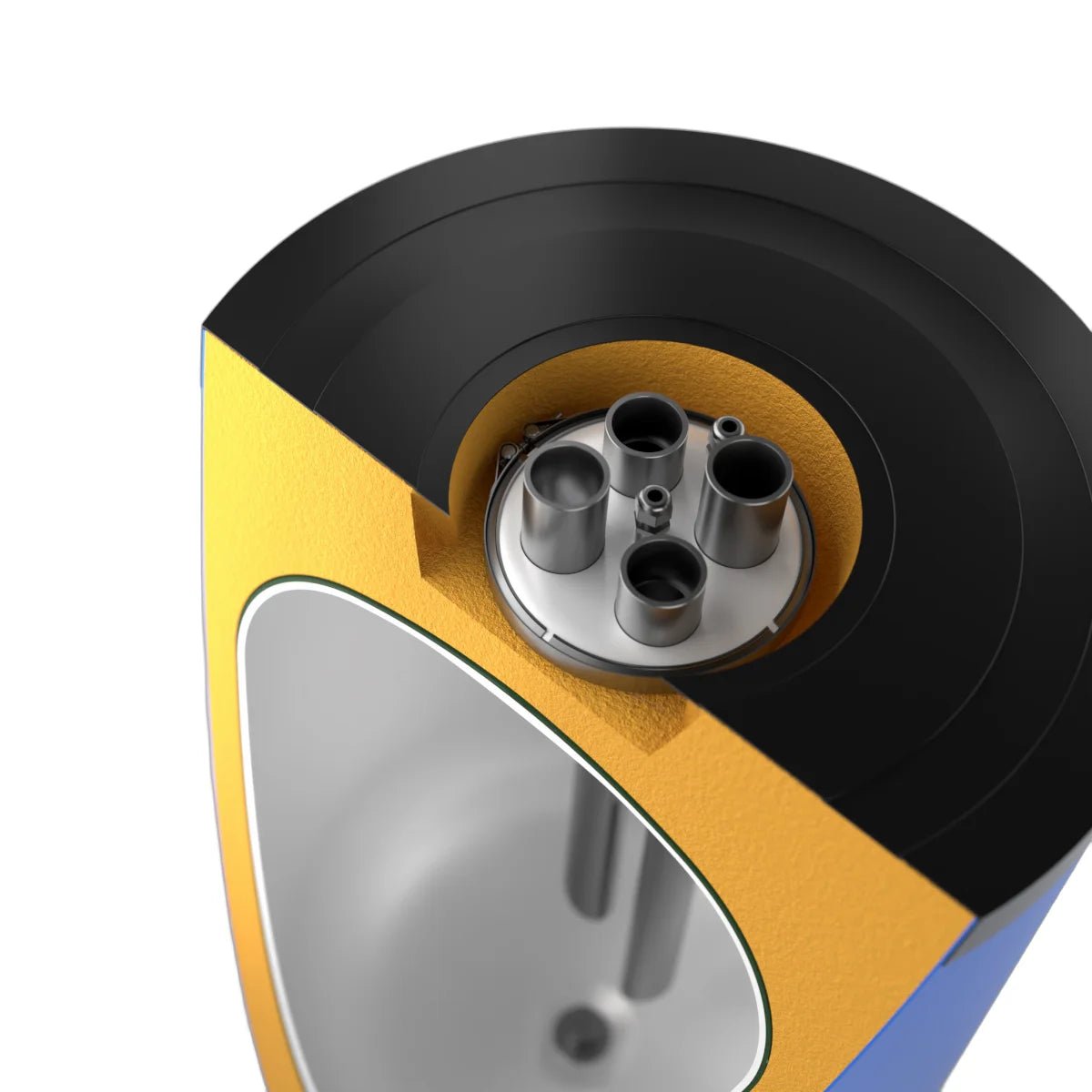

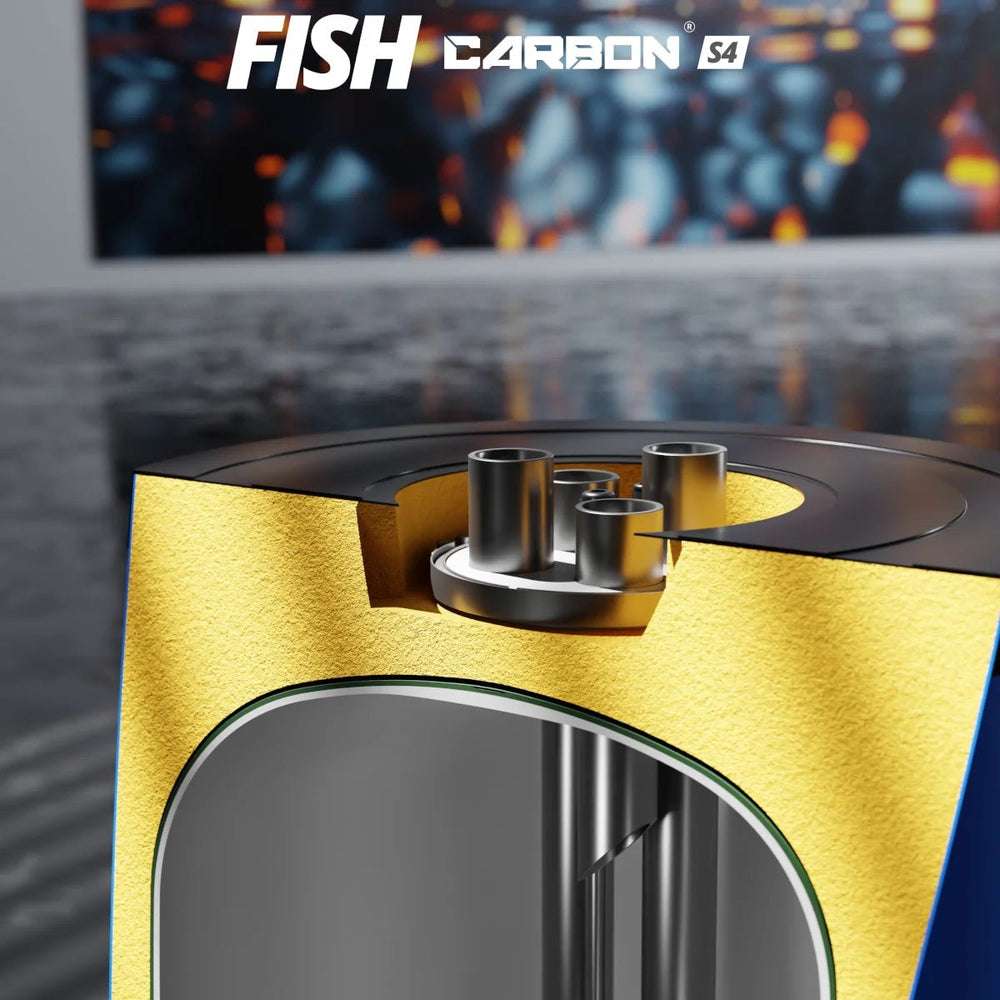

En cirka 30 millimeter tjock värmeisolering av hård PU-skum minskar värmeavgivningen till omgivningen. De hydrauliska anslutningarna och fästena för temperaturgivare är centralt placerade på ovansidan. Därigenom kan tanken även vid begränsade utrymmen integreras överskådligt i anläggningens hydraulik.
Fördelar i vardagen
Med en egenvikt på endast 33 kilogram är kompositackumulatortanken lättare att transportera och placera på installationsplatsen än många jämförbara stålbehållare. Den låga vikten befriar dock inte från en stabil uppställning på ett jämnt och tillräckligt bärande underlag.
Energieffektivitetsklass B och en beredskapsförlust på 58 watt stödjer en kontrollerad värmelagring. Eftersom tanken är utförd utan integrerad värmeväxlare förblir dess funktion tydligt inriktad på direkt buffring av värmevattnet inom det hydrauliska systemet.
Systemintegration & kompatibilitet
FISH S4 Carbon kan användas mellan en värmegenerator och en eller flera värmekretsar. Typiska tillämpningar är hydraulisk avkoppling, ökning av tillgänglig systemvolym och tidsmässig buffring av genererad värme.
Den faktiska lämpligheten för en specifik värmepump, panna eller flerkretssystem beror på volymflöde, effekt, temperaturintervall, reglering och hydrauliskt systemkoncept. För direkt solvärmeintegration har denna version ingen integrerad solvärmeväxlare.
Tekniska data i översikt
| Lagringstyp | Buffertbehållare utan integrerad värmeväxlare |
| Lagringsvolym | 200 liter |
| Material | HDPE-innerbehållare med glasfiberkompositförstärkning |
| Lämplig för dricksvatten | Nej |
| Antal värmeväxlare | 0 |
| Värmeisolering | ca. 30 mm PU-hårdskum |
| Maximal driftstemperatur | 75 °C |
| Maximalt drifttryck | 6 bar |
| Vikt | 33 kg |
Montering
Behållaren får endast installeras stående och i vertikalt läge. Underlaget måste vara jämnt, permanent torrt och dimensionerat för driftvikten av den helt fyllda behållaren. Rörledningar ska anslutas spänningsfritt och stödjas så att inga drag-, tryck- eller böjkrafter överförs till kompositbehållaren och dess anslutningar.
Hydraulisk inkoppling, tryckprovning, fyllning, avluftning och idrifttagning måste utföras av ett kvalificerat värmeinstallationsföretag. Säkerhetsventil, membranexpansionskärl, avluftning, tömning samt mät- och reglerkomponenter ska dimensioneras enligt den specifika anläggningen.
Anvisningar
Det tillåtna driftstrycket på 6 bar och den maximala driftstemperaturen på 75 °C får inte överskridas. Före montering och materialbeställning ska anslutningsutförande, anslutningsmått och specifik produktutförande kontrolleras på den levererade behållaren, på typskylten och enligt aktuella tillverkardokument.
Behållaren får inte bearbetas mekaniskt, borras i eller utsättas för öppna lågor. Vid synliga sprickor, deformationer eller läckage får ingen idrifttagning ske.
Leveransomfattning
- 1 × SUNEX FISH S4 Carbon Pufferspeicher med 200 liter
