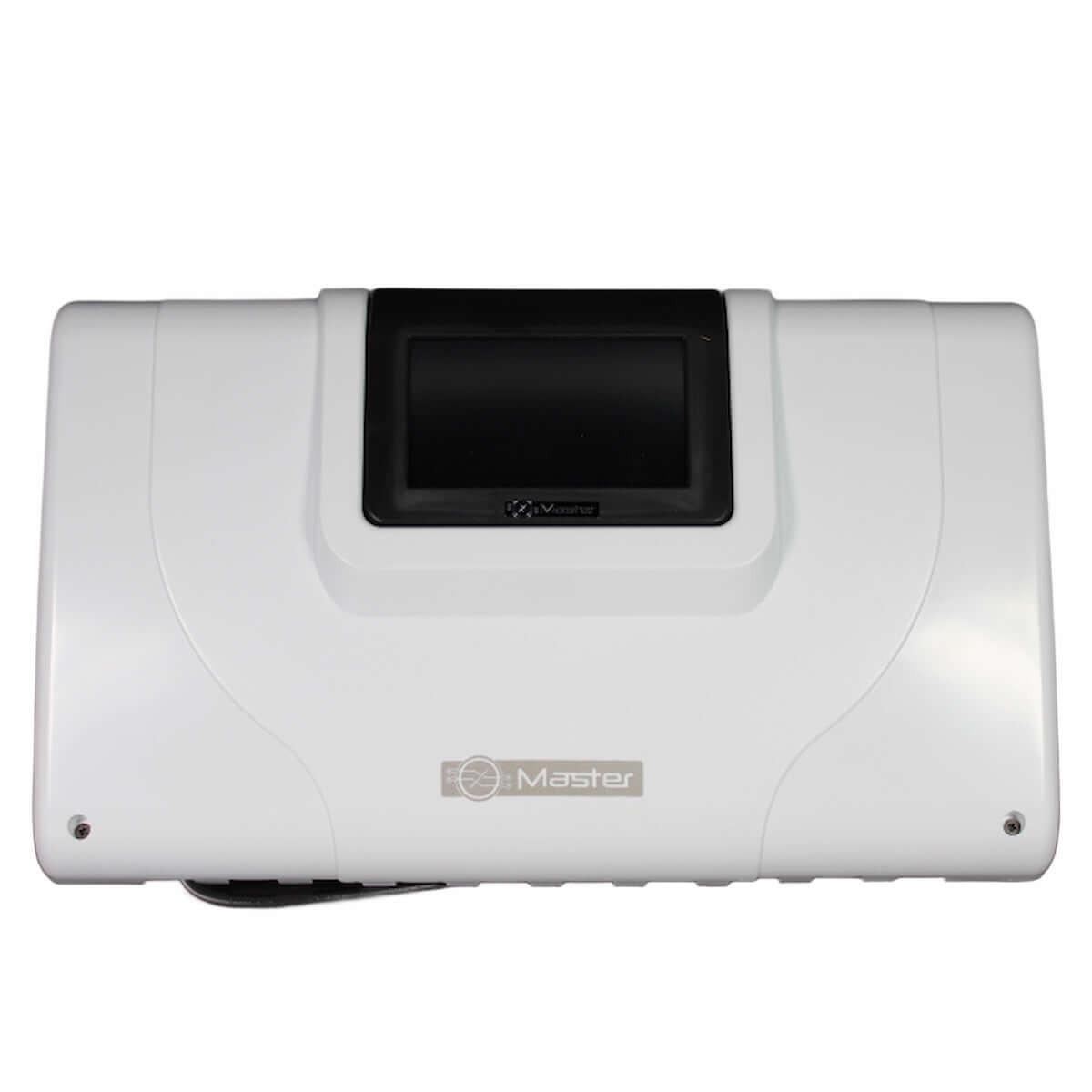

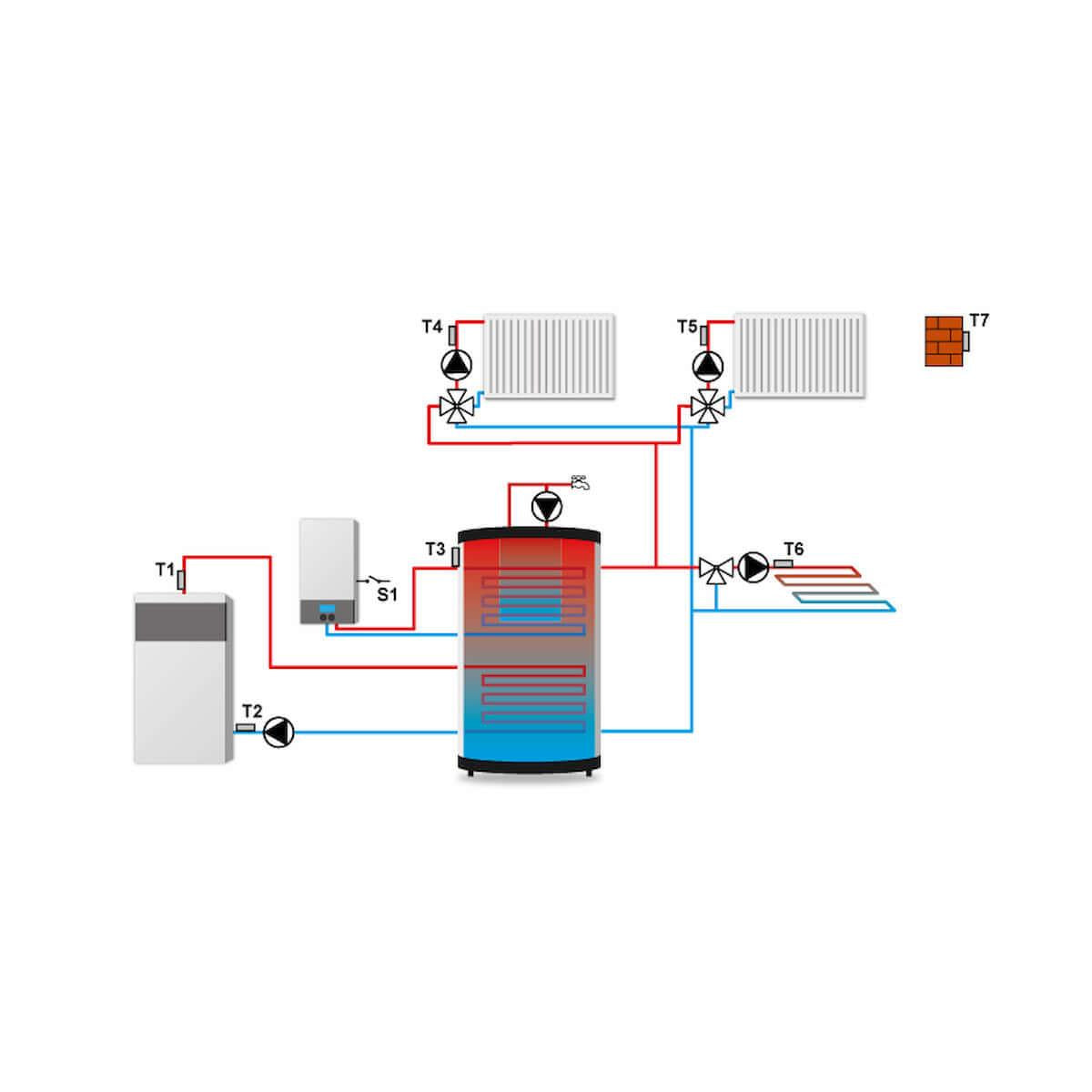

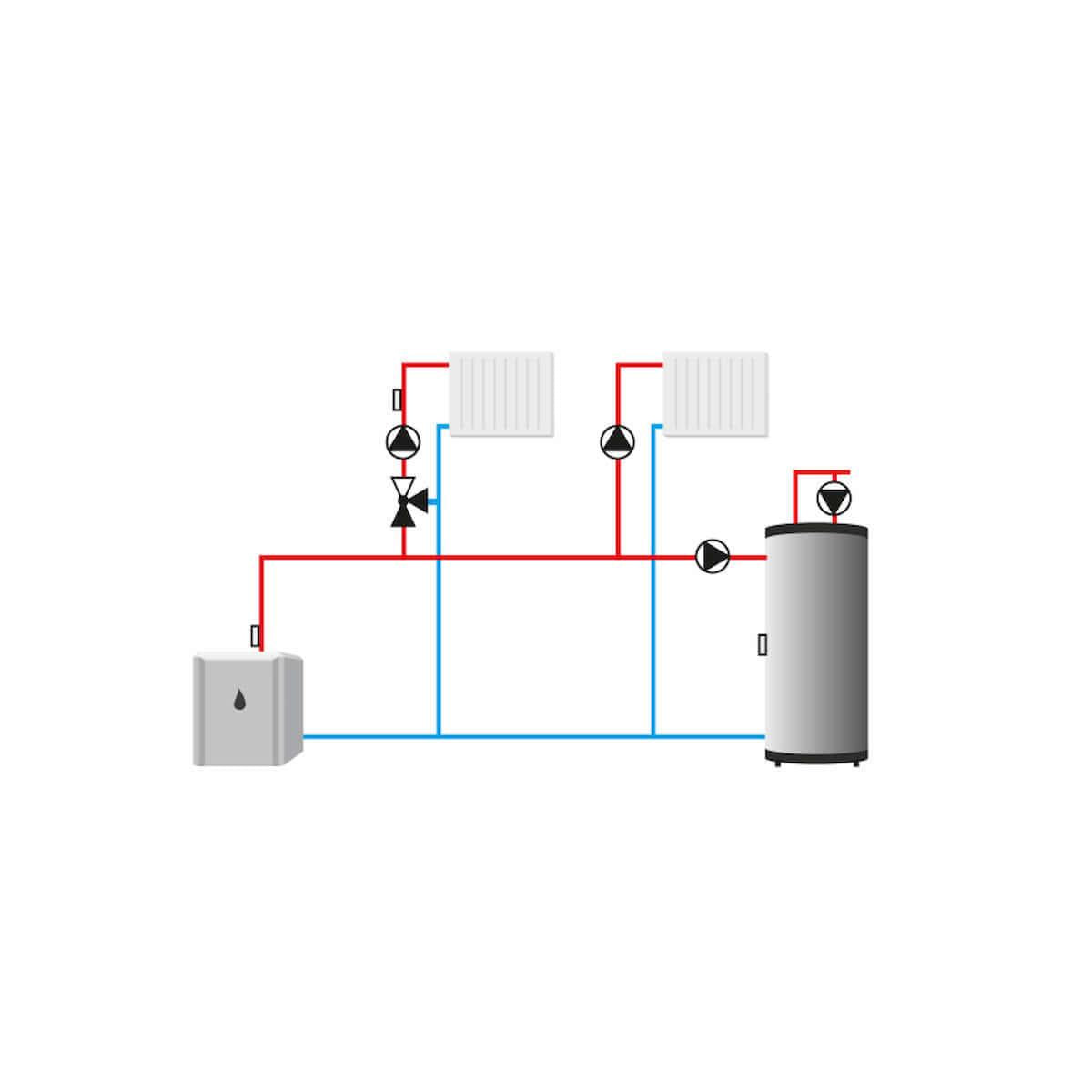

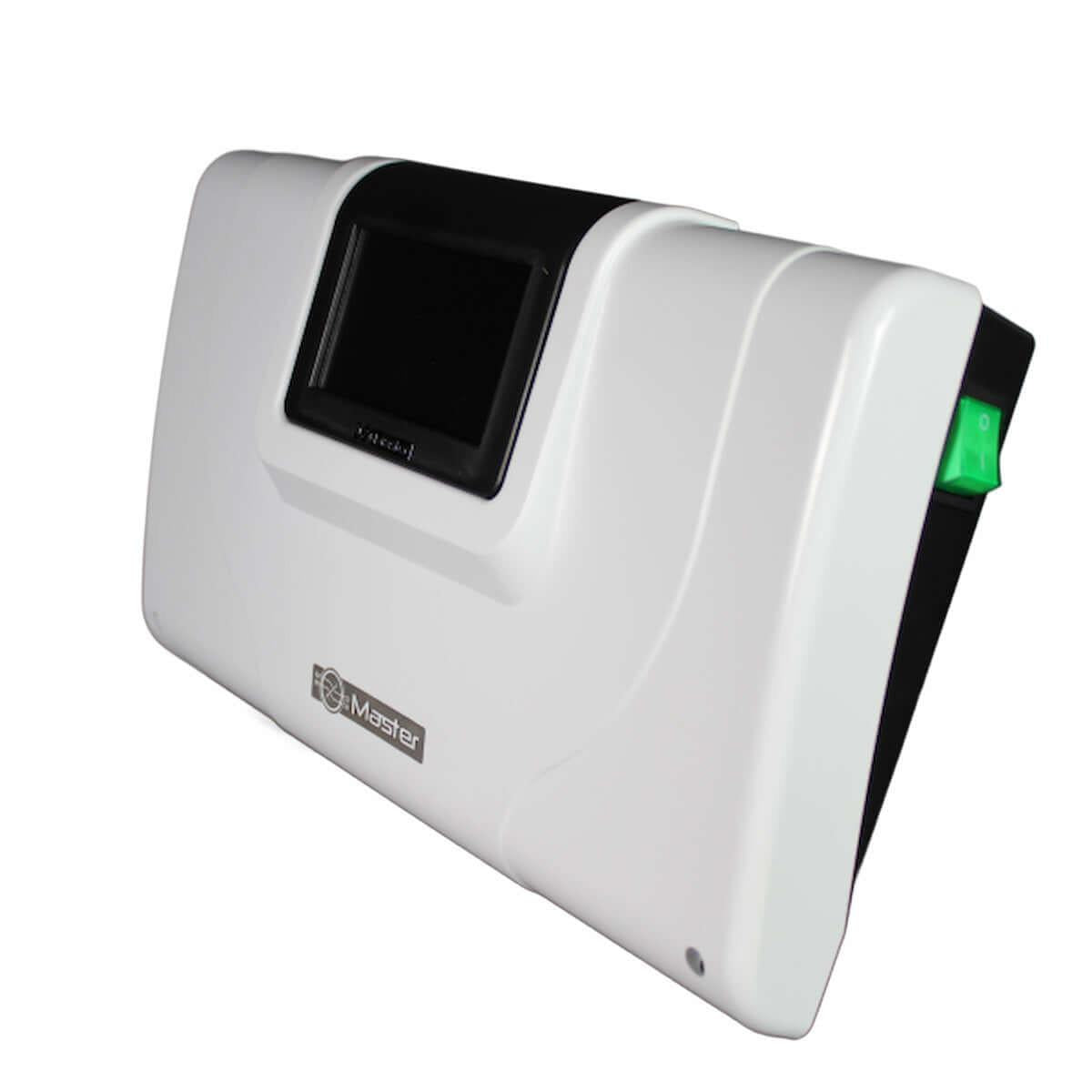

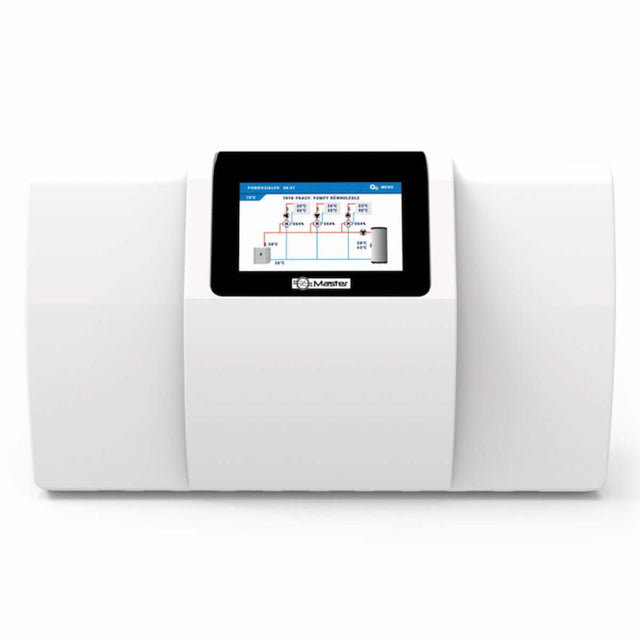

Master V.3 PLUS / EU-i-3 PLUS Open Therm värmereglering för 3 värmekretsar blandade och oblandade
PLUS-versionen med utökade funktioner (se nedan) Den nya eModulen ger full åtkomst till alla inställningsparametrar
Ett modernt och energieffektivt hus behöver flera alternativa värmekällor. Men för att man ska kunna tala om verkliga besparingar
krävs ett enhetligt system för deras hantering. Styrenheterna för värmesystem från företaget MASTER

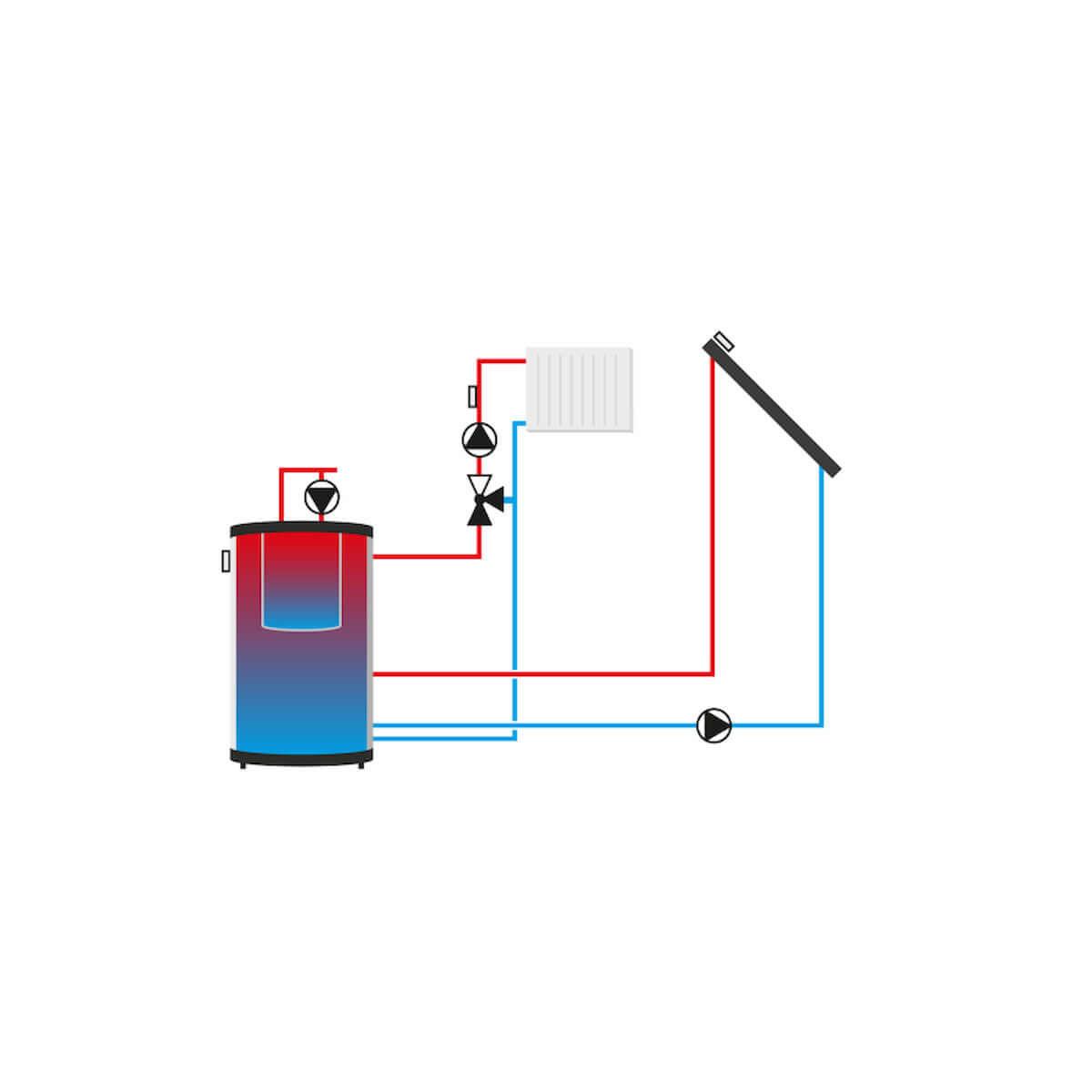

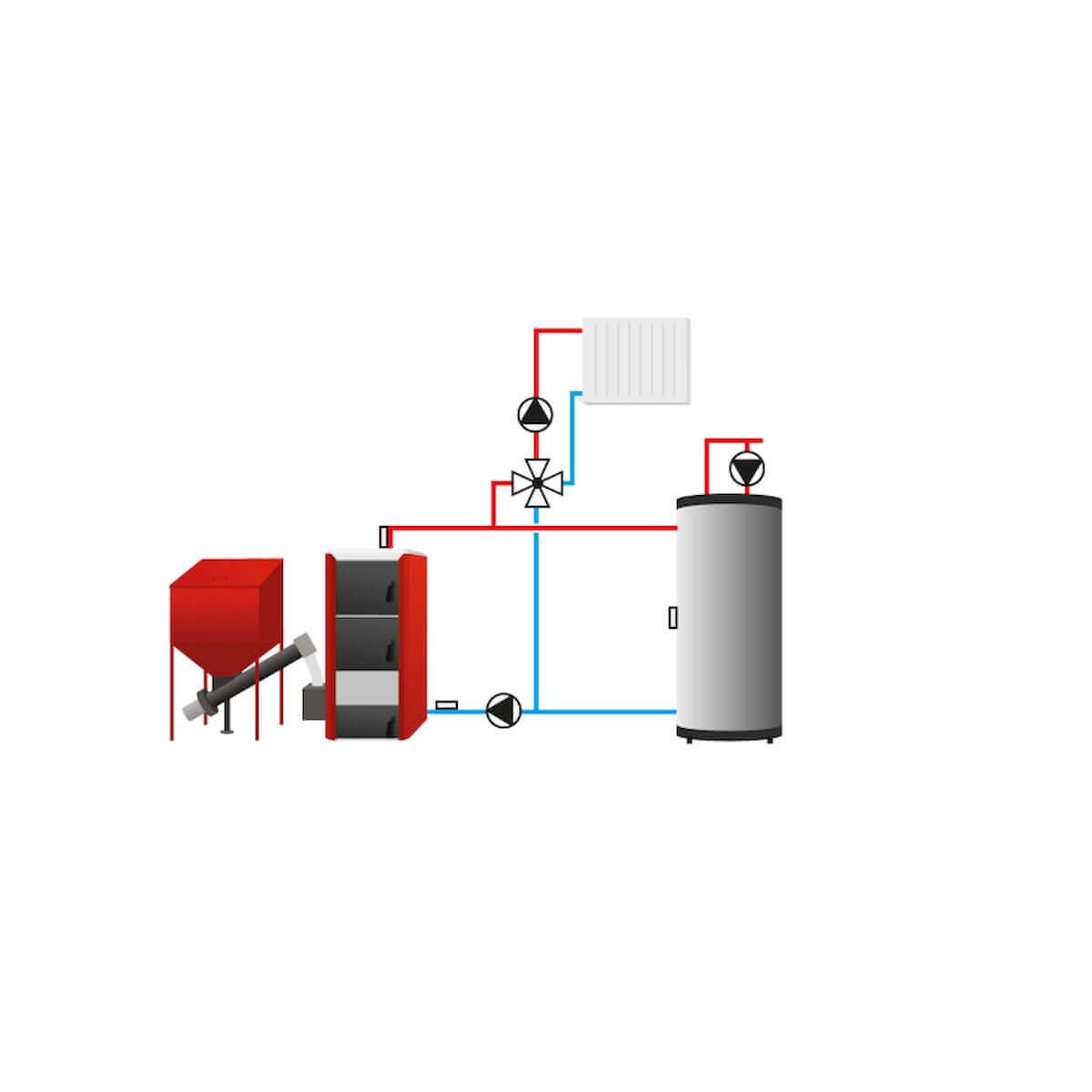

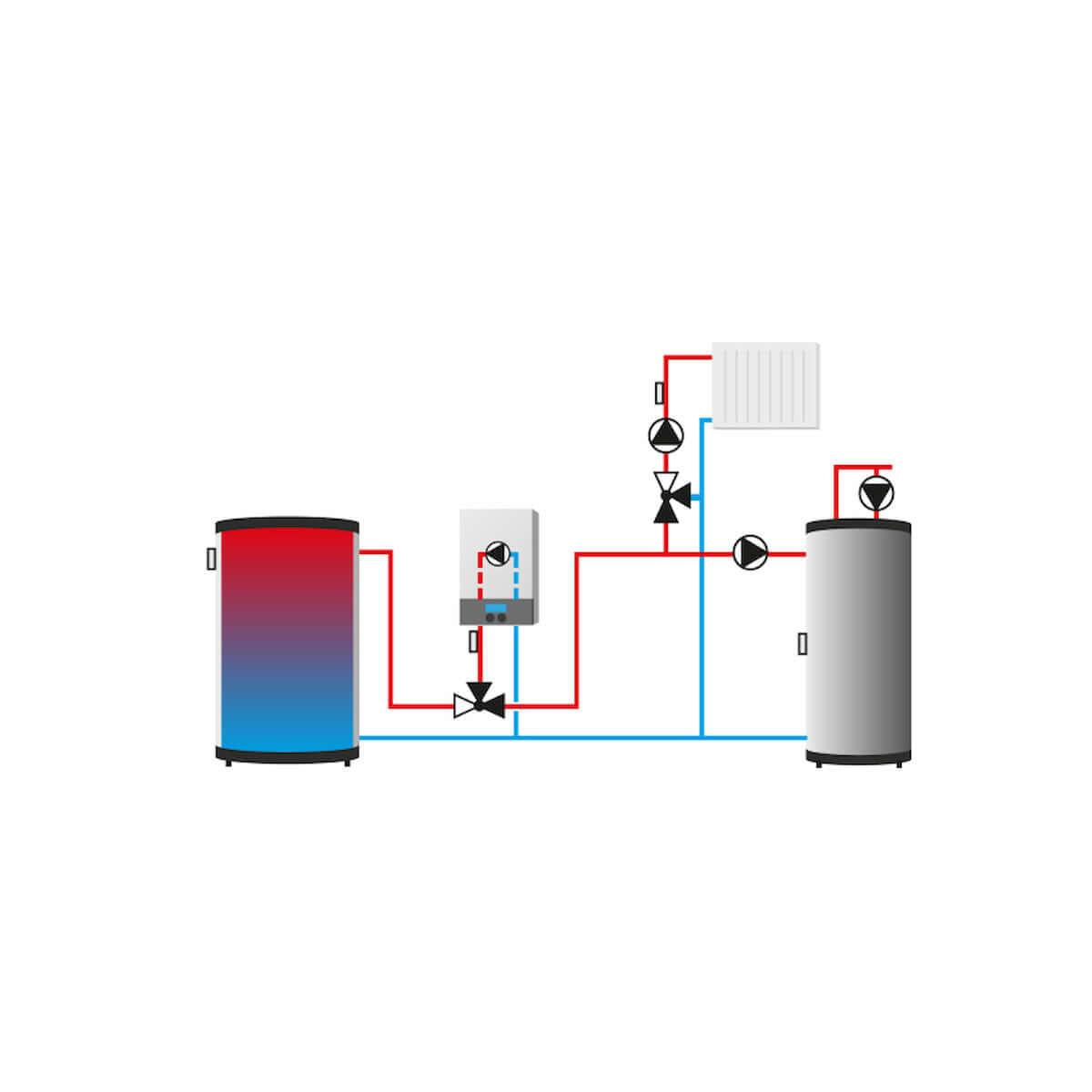

möjliggör en kraftfull och effektiv styrning av ett system med flera värmekällor (t.ex. solfångare och värmepanna).
Genom denna integration minskas energiförbrukningen. Användningen av styrenheter i systemet underlättar
hanteringen av alla enheter, sparar tid och pengar och ger omfattande värmekomfort.
Den senaste versionen stöder nu även OpenTherm (OT)
OpenTherm (förkortat: OT) är ett protokoll som utvecklats för reglering av centralvärme via rumstemperaturregulatorer (rumstermostater). OpenTherm är en "punkt-till-punkt"-kommunikation, där termostaten vanligtvis är "master" och värmegeneratorn är "slave". Med hjälp av multi-punkt-till-punkt kan flera enheter kopplas samman.
OpenTherm är tillverkareoberoende. En regulator från tillverkare A kan kommunicera med en värmepanna från tillverkare B.
Mellan termostaten (master) och värmepannan (slav) sker ett digitalt, dubbelriktat datautbyte. Det är möjligt att skicka statusrapporter och begära information mellan de två enheterna. Det vanligaste kommandot avser dock regleringen av pannvattentemperaturen. När värmepannan tar emot börvärdet för temperaturen börjar den modulera (öka eller minska värmeeffekten) för att nå och bibehålla börvärdet. Rumstermostaten beräknar kontinuerligt om pannvattentemperaturen för att hålla rumstemperaturen på börvärdet. Detta leder till högre energieffektivitet.
Särskilda egenskaper:
- flytande styrning av tre blandningsventiler
- styrning av VV-pumpen
- stödjer en solvärmeanläggning
- returtemperaturskydd
- väder- och veckostyrning
- prisvärd hos solar-more
- två konfigurerade potentialfria utgångar
- två konfigurerade spänningsutgångar
- två konfigurerbara 0-10V-utgångar (PLUS VERSION)
- solarpumpsutgång med PWM-signal (PLUS VERSION)
- kaskadkoppling av 4 värmegeneratorer (PLUS VERSION)
- kommunikation med tre tvåpunktsrumstermostater
- kommunikation med en rumstermostat med RS-kommunikation
- utbyggnad av en modul EU-505 eller EU-WIFI-RS
- styrning av två extra ventiler med hjälp av extra moduler EU-I-1-M, EU-I-1, EU-i-1 WW
- uppdatering av programversionen via en USB-port
- OpenTherm (OT)
Tekniska data:
- Inställningsområde för pannans temperatur - från 10 till 99°C
- Inställningsområde för golvtemperaturen - från 10 till 50°C
- Inställningsområde för varmvattentemperaturen - 5 till 80°C
- Nätspänning 230V / 50Hz
- Nominell belastning på utgångarna 0,5A
- Säkring 6,3A
- Temperaturtålighet hos sensorerna - från -30 till 99°C
Utrustning

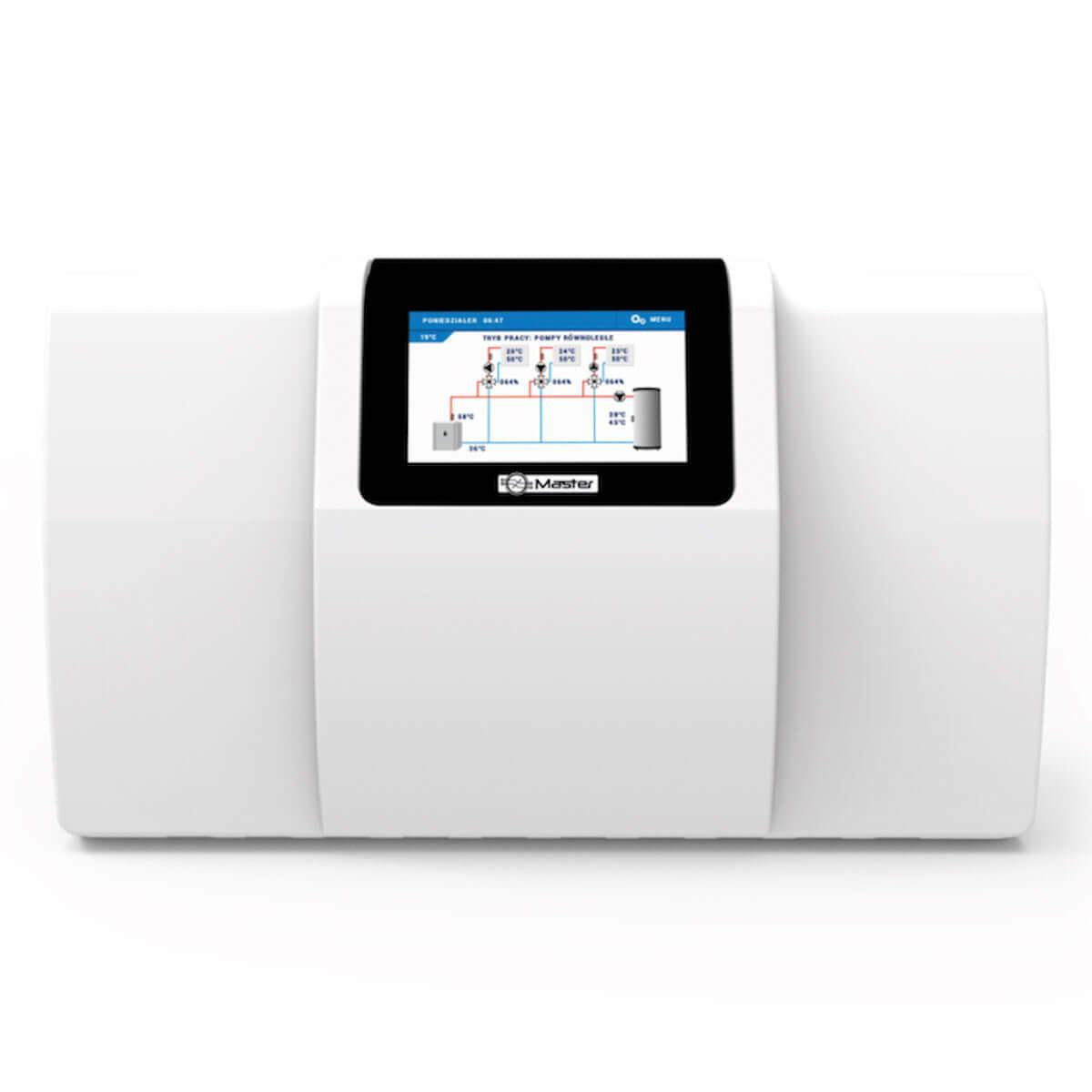

- LCD-display
- Pannans temperatursensor
- Framledningstemperatursensor
- Returtemperatursensor
- Solarsensor
- Utomhussensor
- Väggmontering
- Här används sensorer av typ KTY 81-210 med en diameter på 5 mm
Leveransomfattning:
- Styrning EU-i-3 PLUS
- totalt 5 sensorer + 1 utomhusgivare
Nedladdning
