Aperçu du produit et domaine d'application

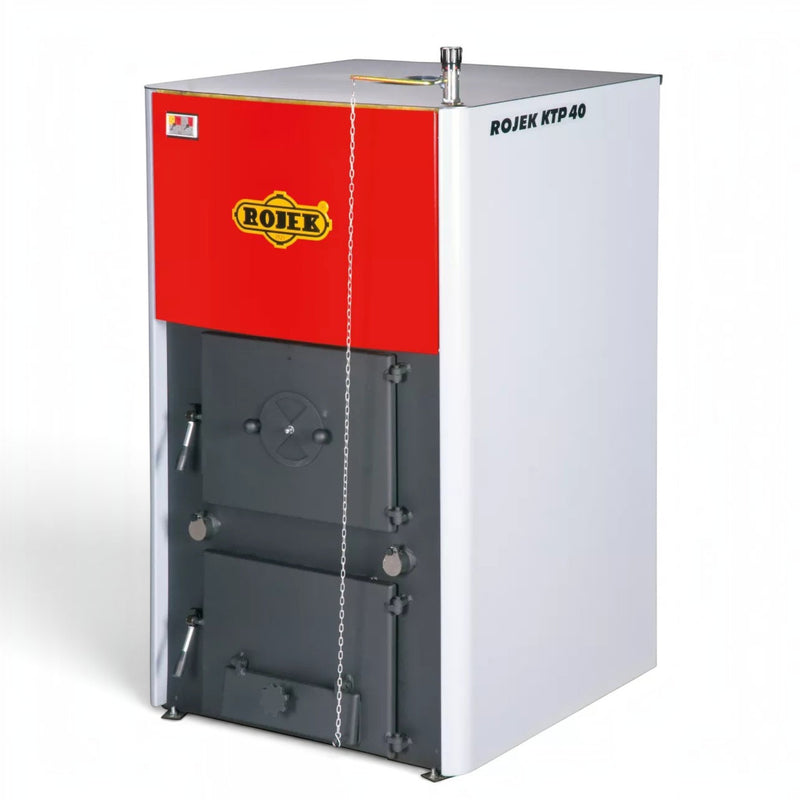

Le ROJEK KTP 40 est une chaudière à combustible solide à chargement manuel d'une puissance nominale de 40 kW pour les systèmes de chauffage central à eau chaude. Elle est conçue pour le bois de chauffage et le lignite approprié ; en outre, d'autres combustibles de biomasse solide appropriés peuvent être utilisés dans le cadre de l'autorisation de combustible respective. La chaudière convient aux systèmes de chauffage dimensionnés en conséquence dans les bâtiments résidentiels et commerciaux.
Le KTP 40 fonctionne sans ventilateur et sans régulation électronique de la chaudière. Par conséquent, aucune énergie électrique n'est nécessaire pour le fonctionnement proprement dit de la chaudière. Selon le concept du système, une intégration avec circulation par pompe ou dans des systèmes à gravité planifiés en conséquence est possible.
Technique et équipement

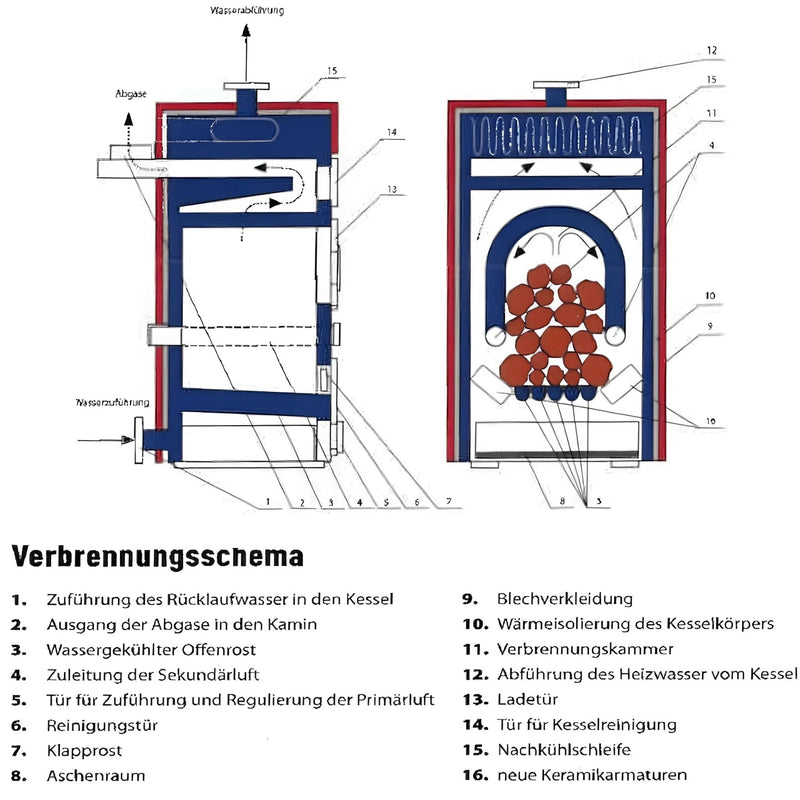

La combustion fonctionne en deux étapes avec une part de gazéification élevée. L'air primaire et l'air secondaire peuvent être réglés et adaptés au combustible ainsi qu'au tirage de la cheminée existant. La chambre de combustion et de remplissage a un volume de 98,5 litres et accepte du bois de chauffage jusqu'à 460 mm de longueur et jusqu'à 230 mm de diamètre.

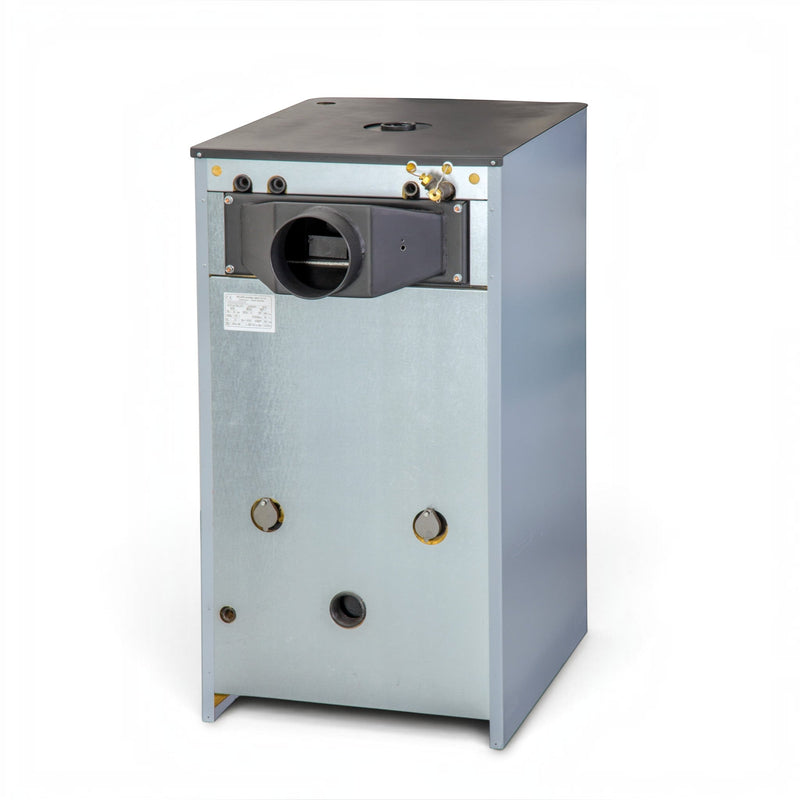

Plusieurs versions d'usine sont disponibles pour différentes situations d'installation. Le sens d'ouverture de la porte est à droite en standard et peut être exécuté à gauche en option. Le raccordement du conduit de fumée est vertical en série ; une version horizontale est également possible. De plus, le conduit de fumée peut être commandé avec une ouverture de nettoyage en version verticale ou horizontale. La version souhaitée doit être définie dès la commande.
Avantages au quotidien
Le fonctionnement de la chaudière sans électricité réduit la dépendance aux composants électroniques et à la technologie des ventilateurs. La chambre de combustion généreuse, l'air primaire et secondaire réglables ainsi que les zones de nettoyage facilement accessibles facilitent un fonctionnement de chauffage manuel gérable. Une boucle de refroidissement intégrée permet l'intégration d'un dispositif de sécurité thermique pour protéger contre la surchauffe.
Lors du fonctionnement au bois de chauffage, le KTP 40 atteint un rendement de 89,0 % et la classe de chaudière 5. Au lignite, le rendement est de 87,8 % et la classe de chaudière 4. Pour les deux combustibles principaux, la chaudière satisfait aux exigences de l'écoconception.
Intégration système et compatibilité
Le tirage de cheminée requis se situe entre 17 et 21 Pa. Le raccordement du conduit de fumées a un diamètre de 220 mm. Pour un fonctionnement adapté de l'installation, une température de retour d'au moins 55 °C doit être respectée ; une plage de fonctionnement favorable d'environ 63 à 65 °C est prévue.
Comme valeur indicative, un ballon tampon d'au moins 1 600 litres est prévu pour le KTP 40. Le dimensionnement réel du ballon tampon, du dispositif d'élévation de la température de retour, des pompes, du vase d'expansion et des dispositifs de sécurité doit correspondre à la charge de chauffage et à l'hydraulique de l'installation. La chaudière peut également être étendue ultérieurement à un fonctionnement automatisé aux granulés avec un système de brûleur à granulés adapté.
Aperçu des données techniques
| Puissance nominale |
40 kW |
| Combustible |
Bûches de bois, lignite ; autres biomasses appropriées selon la fiche d'homologation des combustibles |
| Technique de combustion |
principe de combustion en deux étages avec part de gazéification |
| Rendement |
89,0 % bois de corde / 87,8 % lignite |
| Classe de chaudière |
Classe 5 bois de corde / Classe 4 lignite |
| Classe d'efficacité énergétique |
A+ bois de corde / C lignite |
| Longueur max. des bûches |
460 mm |
| Diamètre max. des bûches |
230 mm |
| Chambre de combustion / de remplissage |
98,5 l |
| Contenu en eau |
126 l |
| Tirage de cheminée requis |
17–21 Pa |
| Température des fumées à puissance nominale |
155 °C bois en bûches / 170,3 °C lignite |

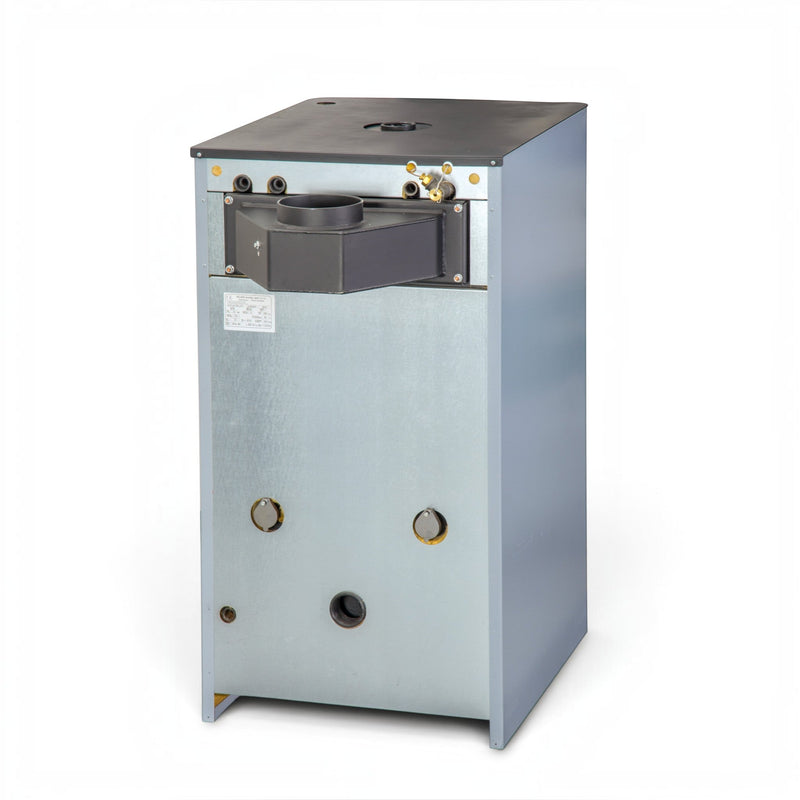

| Raccordement du conduit de fumée |
220 mm |
| Évacuation des fumées |
vertical standard / horizontal en option d'usine |

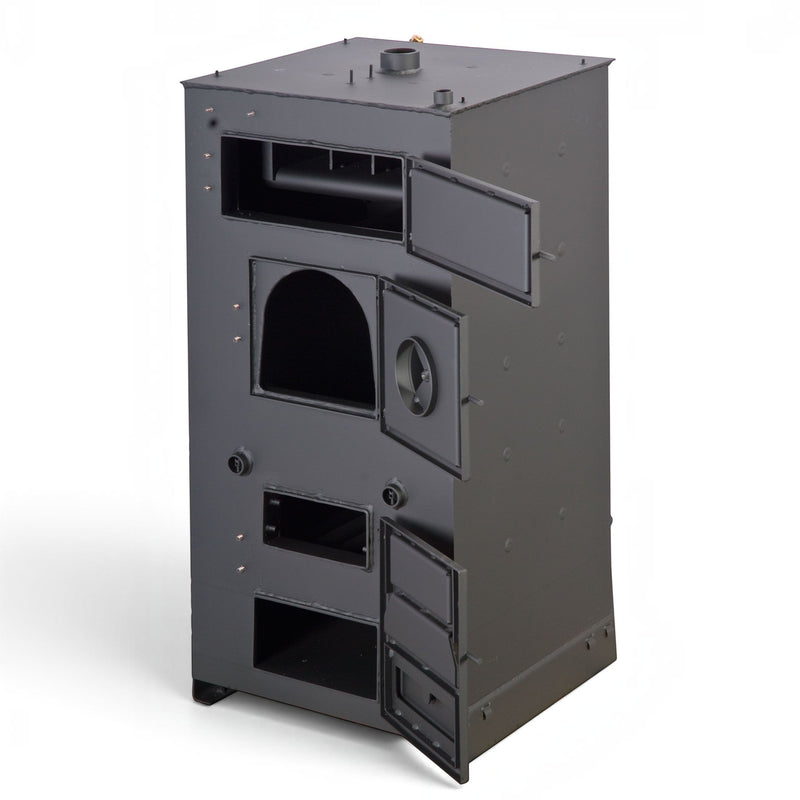

| Sens d'ouverture de la porte |
droite standard / gauche en option d'usine |
| Raccordement d'eau de chauffage |
2 pouces |
| Pression de service maximale |
2 bar |
| Température de service maximale |
90 °C |
| Température de retour minimale |
55 °C |
| Ballon tampon recommandé |
au moins 1 600 l |

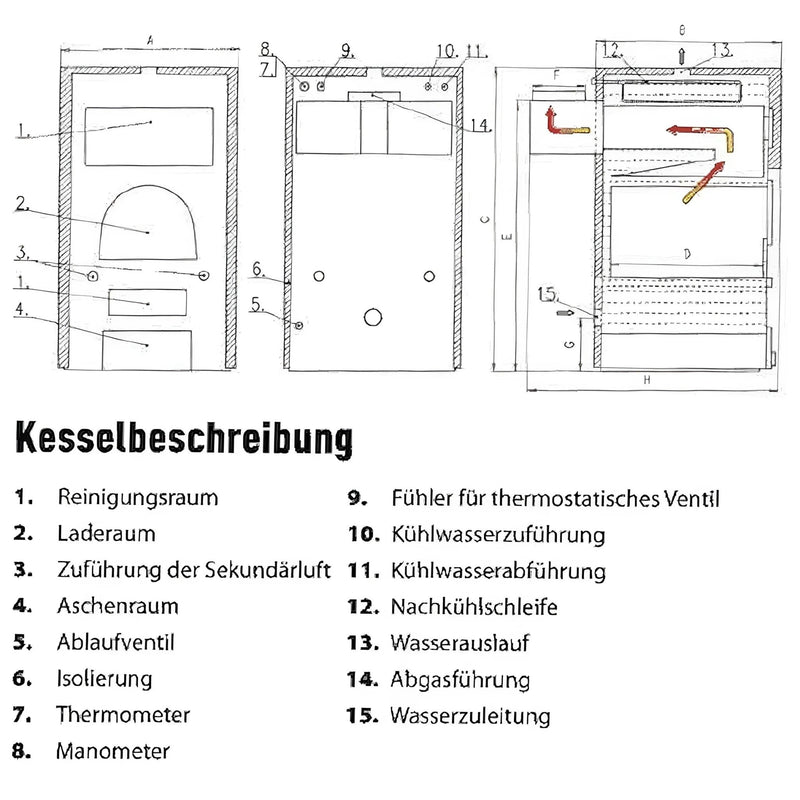

| Dimensions L × P × H |
748 × 683 × 1 285,5 mm |
| Poids |
415 kg |
Montage
L'installation, le raccordement hydraulique, les dispositifs de sécurité thermique et le raccordement des fumées doivent être réalisés par un personnel qualifié. La cheminée doit garantir la dépression requise de 17 à 21 Pa. Lors de la planification de l'installation, il faut tenir compte de la sortie de fumée choisie, du sens d'ouverture de la porte ainsi que des surfaces suffisantes pour l'utilisation, le nettoyage et l'entretien.
Remarques
Le butoir de porte droit et la sortie de fumée verticale constituent l'exécution standard. Un butoir de porte gauche, une sortie de fumée horizontale ainsi qu'une ouverture de nettoyage sur le conduit de fumée sont disponibles en option d'usine. Des températures de retour basses, un combustible inadapté ou des conditions d'exploitation défavorables peuvent favoriser la formation de condensat, de goudron et de corrosion.
Contenu de la livraison
- Chaudière à combustible solide ROJEK KTP 40 dans l'exécution d'usine choisie
- Notice d'utilisation et de montage
- Vanne de vidange 1/2 pouce
- Régulateur de tirage thermostatique selon l'exécution
- Cendrier
- Quatre vis de réglage pour l'alignement de la chaudière

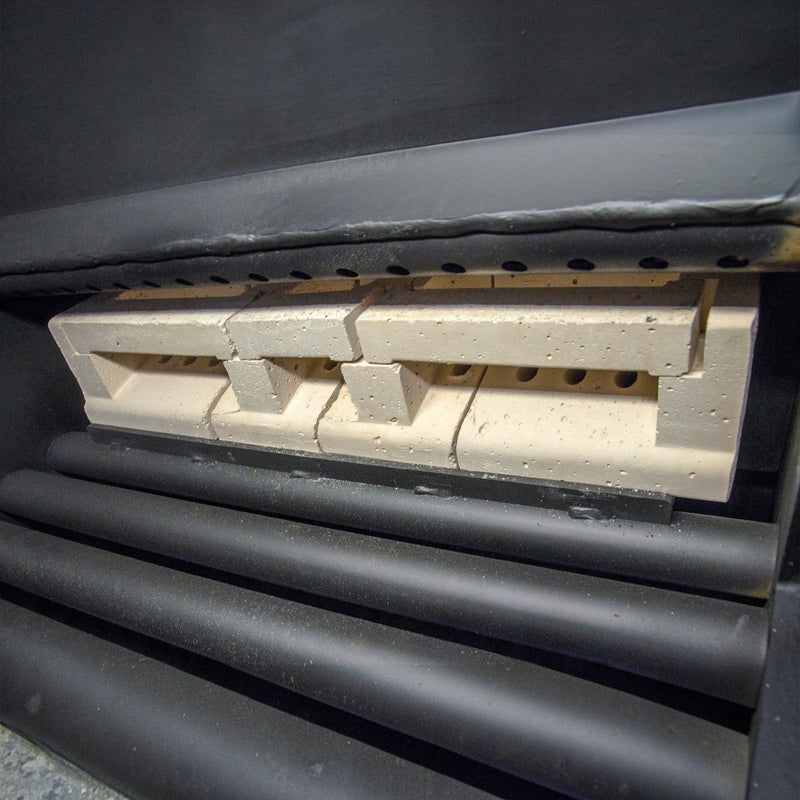

- Éléments en céramique selon l'exécution de la chaudière
