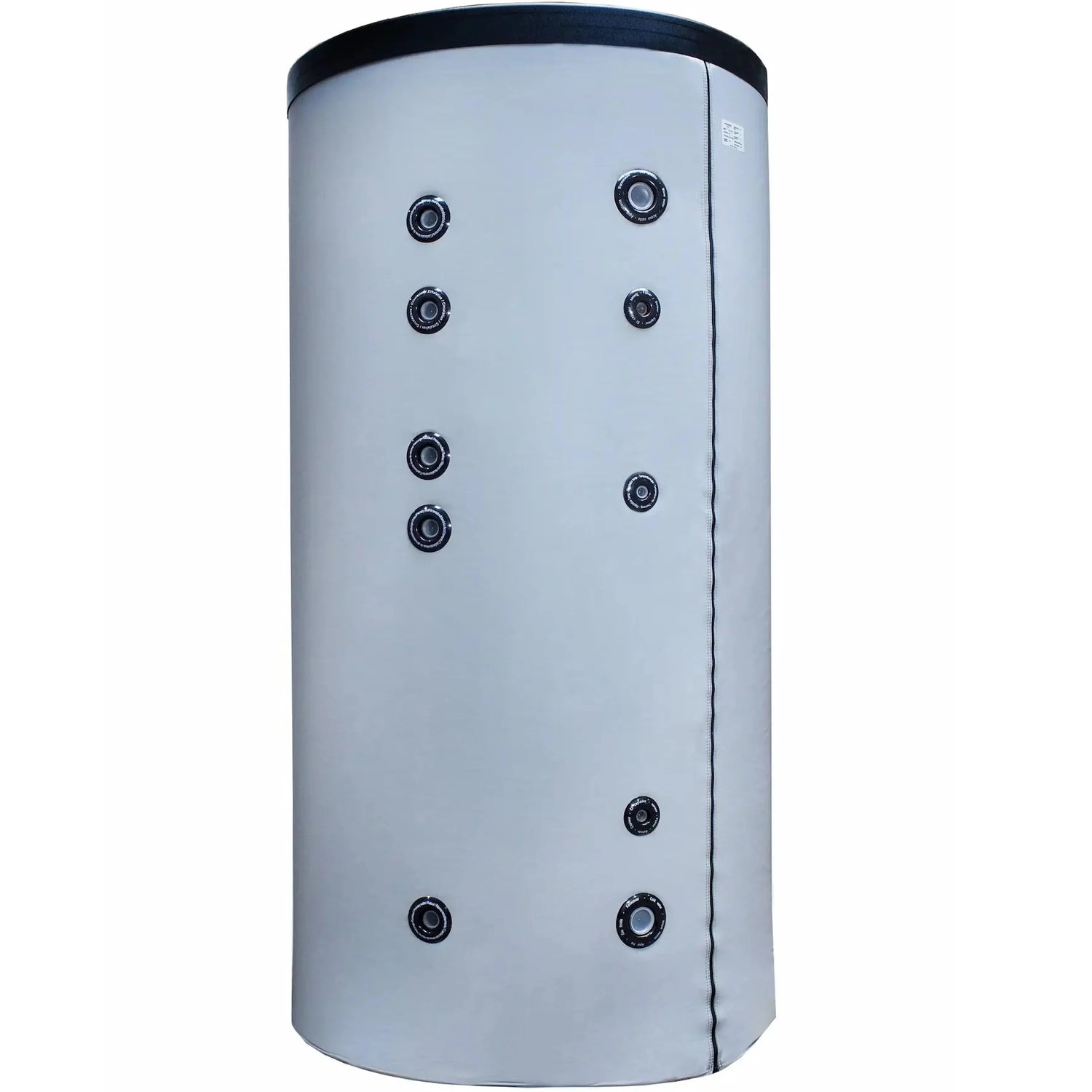

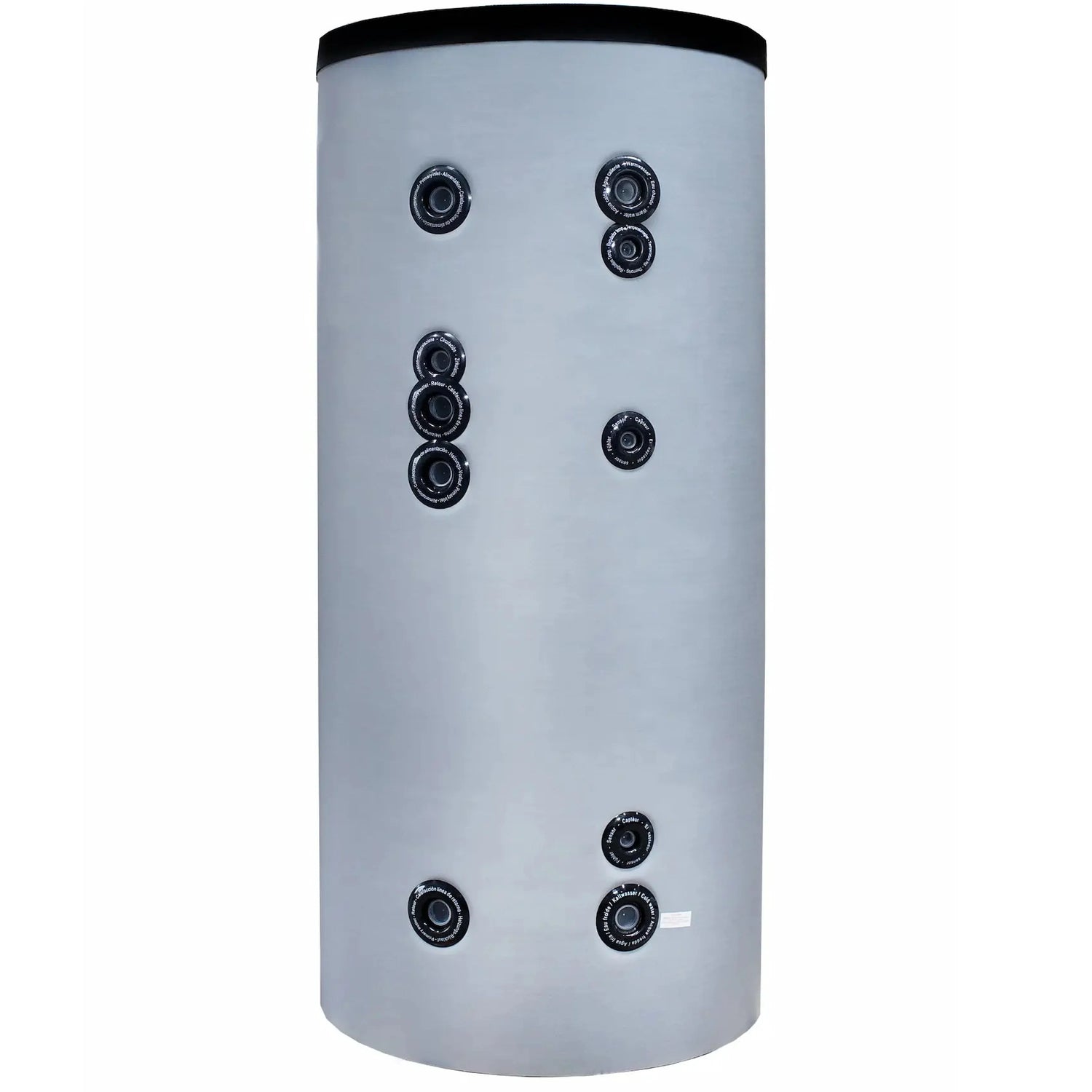

Aperçu du produit et domaine d'application
Le Sunex FISH S2 500 X est un ballon d'eau chaude solaire vertical d'une capacité nominale de 500 litres, destiné au chauffage central et au stockage de l'eau chaude sanitaire. Deux échangeurs de chaleur à tubes lisses fonctionnant indépendamment l'un de l'autre permettent l'intégration hydrauliquement séparée de deux sources de chaleur, par exemple une installation solaire thermique et une chaudière, un chauffage au bois, une pompe à chaleur ou un autre générateur de chaleur approprié.
Le grand volume de stockage convient aux installations ayant un besoin en eau chaude particulièrement élevé ou concentré dans le temps. Le volume de stockage ErP indiqué pour l'étiquetage énergétique est de 472 litres.
Technique et équipement
Le réservoir d'eau potable est en acier S235JR et est émaillé à l'intérieur. Deux anodes en magnésium complètent la protection contre la corrosion. Les deux échangeurs de chaleur à tubes lisses hydrauliquement séparés sont en acier P235GH.
L'échangeur de chaleur inférieur possède une surface de transfert de 2,4 m² et atteint une puissance continue de 68 kW dans des conditions d'essai définies. L'échangeur de chaleur supérieur dispose d'une surface de transfert de 1,1 m² et d'une puissance continue de 37 kW. Le transfert de chaleur réellement atteignable dépend des températures du système, des débits volumiques et de la conception hydraulique.
L'équipement comprend une ouverture de visite, un raccord de circulation, plusieurs doigts de gant pour sondes de température, un raccord de thermomètre ainsi que des raccords pour une résistance électrique en option. L'isolation rigide en mousse polyuréthane de 50 mm intégrée réduit les pertes de chaleur vers le local d'installation. Le ballon atteint la classe d'efficacité énergétique B avec une perte en veille de 74 W.
Avantages au quotidien
Les échangeurs de chaleur indépendants créent une base flexible pour les installations d'eau chaude bivalentes. L'échangeur de chaleur inférieur peut par exemple absorber la chaleur solaire, tandis que l'échangeur de chaleur supérieur assure le réchauffage via une deuxième source de chaleur.

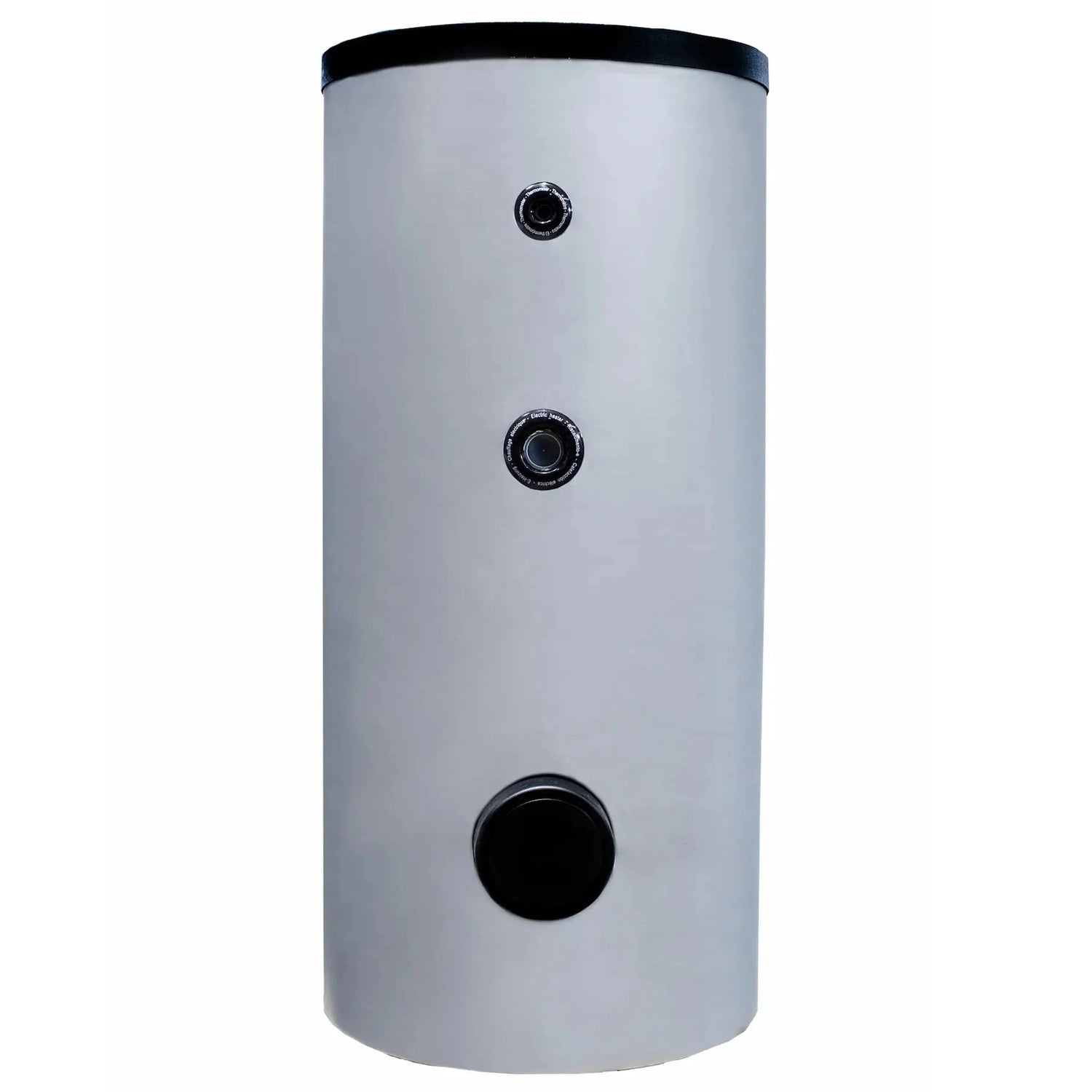

L'ouverture de visite facilite les travaux de contrôle, de nettoyage et d'entretien à l'intérieur du ballon. Plusieurs positions de sondes permettent une mesure de température par paliers et une régulation adaptée au concept d'installation respectif.
Intégration système et compatibilité
Le Sunex FISH S2 500 X est conçu pour les installations d'eau chaude sanitaire fermées avec deux sources de chaleur à raccorder séparément. Outre l'énergie solaire thermique, des chaudières adaptées, des chauffages au bois ou des pompes à chaleur peuvent être raccordés. Pour une pompe à chaleur, la surface de l'échangeur de chaleur, la puissance de transfert, le niveau de température et le débit volumique doivent correspondre à l'installation prévue.
Pour un chauffage d'appoint électrique, deux raccords de 1 1/2 pouce sont disponibles. La résistance électrique, le groupe de sécurité, le vase d'expansion pour eau sanitaire, les pompes, la régulation et les autres composants du système doivent être sélectionnés en fonction de la conception de l'installation.
Aperçu des données techniques
| Type de réservoir |
Ballon d'eau chaude sanitaire avec deux échangeurs de chaleur |
| Contenance nominale |
500 litres |
| Convient à l'eau potable |
Oui |
| Matériau du réservoir de stockage |
Acier S235JR, émaillé |
| Nombre d'échangeurs de chaleur |
2 |
| Isolation |
50 mm de mousse rigide PUR |
| Température maximale de stockage |
95 °C |
| Pression de service maximale du réservoir |
10 bar |
| Hauteur |
1 783 mm |
| Largeur et profondeur |
757 mm |
| Poids à vide |
214 kg |
Montage
Le réservoir doit être installé exclusivement à la verticale dans un local sec et à l'abri du gel, sur une surface plane et capable de supporter durablement le poids. L'emplacement d'installation doit pouvoir supporter le poids du réservoir entièrement rempli, y compris les raccords et les tuyauteries.
Le montage, le raccordement hydraulique et la mise en service ne doivent être effectués que par un personnel spécialisé et qualifié. Prévoir un espace de maintenance suffisant pour les travaux sur l'ouverture de visite, les anodes en magnésium et les raccords.
Remarques
Une soupape de sécurité avec une pression de réponse de 6 bar doit être installée à l'entrée d'eau froide. Aucun robinet d'arrêt ne doit être monté entre la soupape de sécurité et le ballon. Si la pression d'alimentation dépasse 6 bar, un réducteur de pression approprié est également requis.
Le ballon doit être entièrement rempli d'eau et purgé avant la mise en service des échangeurs de chaleur ou d'une résistance électrique en option. Les anodes en magnésium, la soupape de sécurité, l'étanchéité et l'état du ballon doivent être contrôlés régulièrement.
Contenu de la livraison
- Ballon d'eau chaude solaire Sunex FISH S2 500 X avec isolation PUR intégrée fixe et enveloppe extérieure en PVC gris
