Produktüberblick & Einsatzbereich

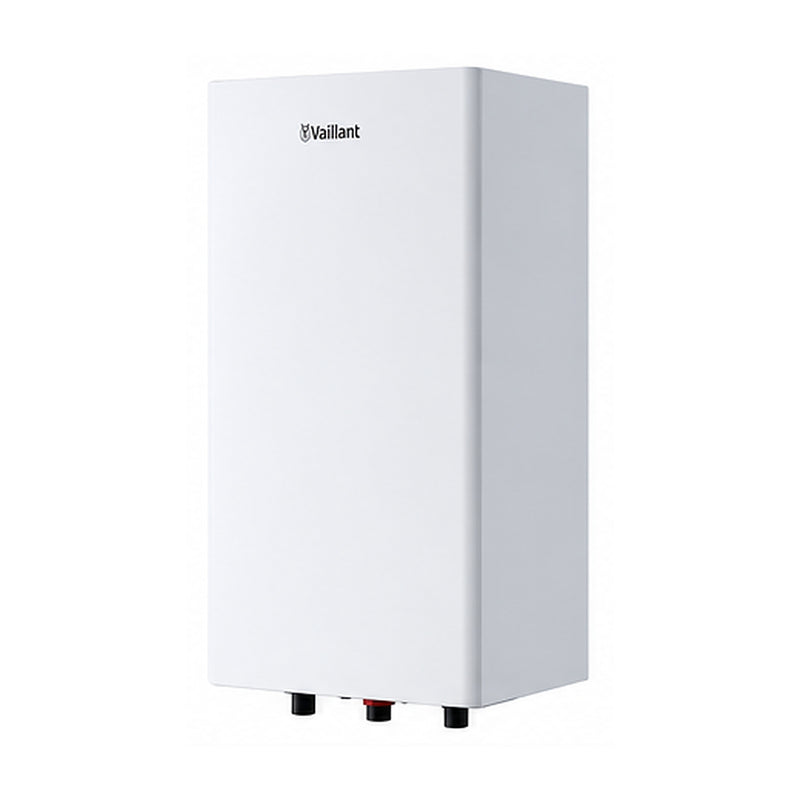

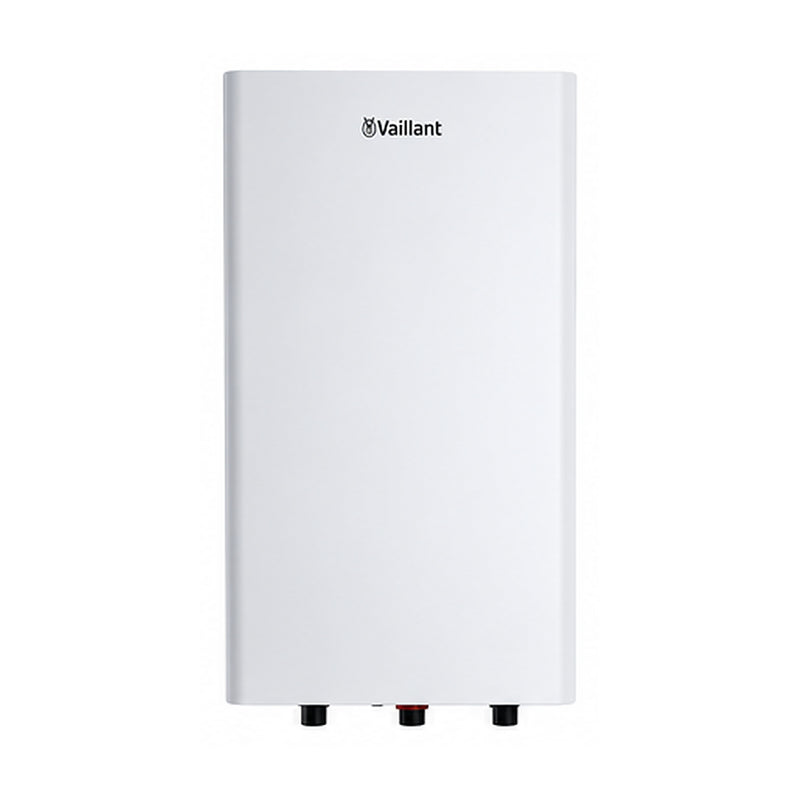

Der Vaillant actoSTOR VIH QL 75/2 B ist ein kompakter, wandhängender Warmwasser-Schichtladespeicher mit 72 Litern Nenninhalt. Er wurde für die zentrale Trinkwarmwasserbereitung entwickelt und ist technisch sowie optisch auf das Vaillant Gas-Brennwertgerät ecoTEC plus VCW 1-5 mit integrierter Warmwasserbereitung abgestimmt.

Durch seine Abmessungen von 720 × 440 × 440 mm eignet sich der Speicher besonders für kleinere Haushalte und Einbausituationen mit begrenztem Platzangebot. Für die Anlagenplanung stehen Ausführungen zur Links- und Rechtsmontage zur Verfügung.

Technik & Ausstattung

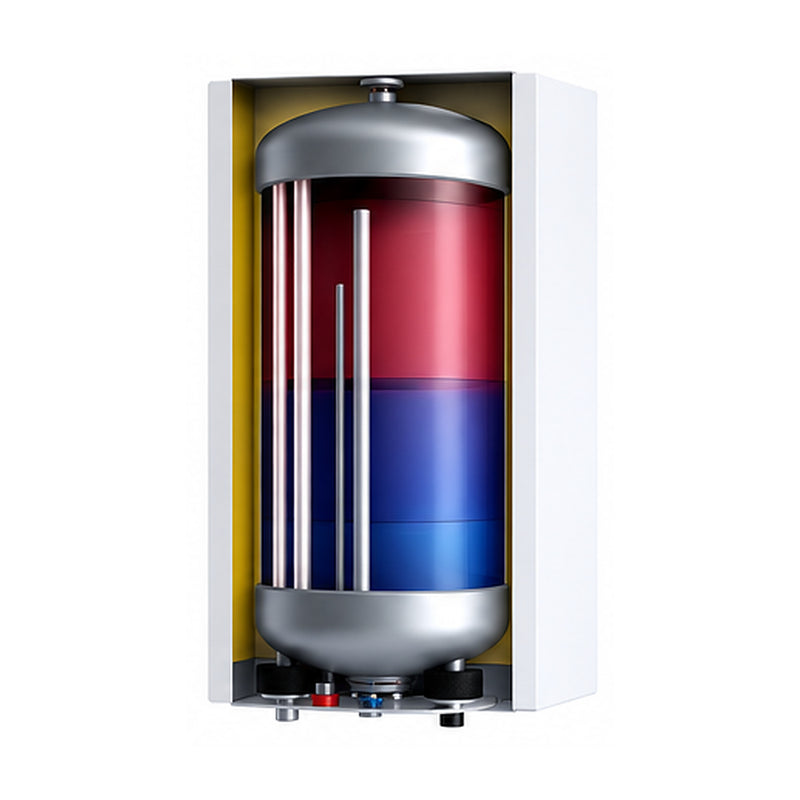

Das ActoNomic-Schichtladeverfahren bringt erwärmtes Wasser gezielt in den oberen Speicherbereich ein. Dadurch steht nutzbares Warmwasser bereits zur Verfügung, bevor der gesamte Speicherinhalt vollständig aufgeheizt ist. Die Warmwasser-Ausgangsleistung beträgt 170 Liter in 10 Minuten, die Warmwasser-Dauerleistung 1.194 Liter pro Stunde und die Leistungskennzahl NL 1,5.

Der Speicherbehälter besteht aus emailliertem Stahl und wird durch eine Magnesium-Schutzanode zusätzlich gegen Korrosion geschützt. Das aktuelle ErP-Produktdatenblatt weist die Energieeffizienzklasse B, einen Warmhalteverlust von 34,2 W und ein Speichervolumen von 72 Litern aus.

Vorteile im Alltag

Die Schichtladung ermöglicht eine schnelle Bereitstellung von Warmwasser und nutzt das vorhandene Speichervolumen besonders wirkungsvoll. Gegenüber herkömmlichen Speichern vergleichbaren Volumens kann das System eine bis zu 50 Prozent höhere Warmwasserleistung erreichen.

Die wandhängende Bauweise hält die Bodenfläche frei und unterstützt eine kompakte Installation. Durch das auf Vaillant Systemkomponenten abgestimmte Design lässt sich der Speicher optisch einheitlich neben dem Wärmeerzeuger anordnen.

Systemintegration & Kompatibilität

Der actoSTOR VIH QL 75/2 B ist vorrangig für die Kombination mit dem Vaillant ecoTEC plus VCW 1-5 vorgesehen. Die Warmwasserbereitung wird durch den angeschlossenen Wärmeerzeuger und dessen Regelung gesteuert; der Speicher besitzt keine eigenständige, für den Betreiber vorgesehene Wärmequelle.

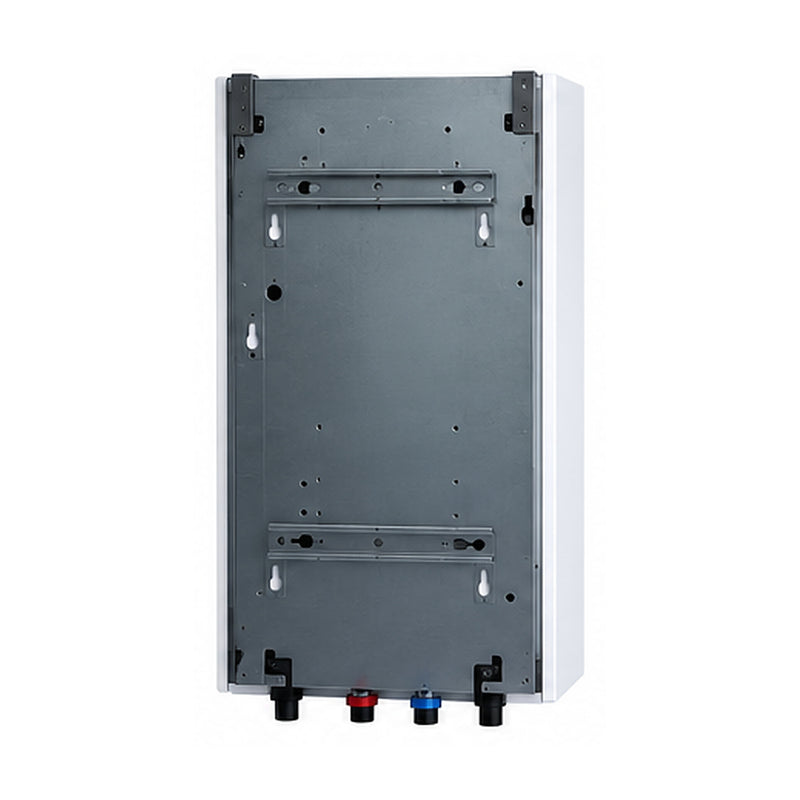

Heizungsseitige Vor- und Rücklaufanschlüsse sowie Kalt- und Warmwasseranschlüsse sind jeweils in R 3/4 Zoll ausgeführt. Die benötigte Montagevariante muss passend zur geplanten Rohrführung als Links- oder Rechtsmontage ausgewählt werden. Andere Systemkombinationen sind vorab technisch zu prüfen.

Montage

Montage, hydraulischer Anschluss, Inbetriebnahme, Wartung und Reparatur müssen durch entsprechend qualifizierte Fachkräfte erfolgen. Die Wand und die verwendete Befestigungskonstruktion müssen für das betriebsbereite Gewicht von 110 kg sowie die örtlichen Einbaubedingungen geeignet sein.

Vor der Montage sind Artikelnummer, Anschlussseite, bestellte Montagevariante und Rohrführung abzugleichen. Speicher und Leitungen müssen vor der Inbetriebnahme vollständig gefüllt, entlüftet und auf Dichtheit geprüft werden.

Hinweise

Der Speicher arbeitet nur im Verbund mit einem geeigneten Wärmeerzeuger. Die tatsächlich erreichbare Warmwasserleistung ist deshalb auch von der Leistung, Einstellung und Betriebsweise des angeschlossenen Heizgeräts abhängig.

Der maximale Betriebsdruck von 10 bar und die maximale Warmwassertemperatur von 75 °C dürfen nicht überschritten werden. Sicherheitsarmaturen, Ausdehnungsvolumen, Trinkwasserinstallation und Verbrühungsschutz sind anlagenbezogen auszulegen. Anschlusssets, Rohrverkleidungen und weitere Zubehörteile gelten nur dann als enthalten, wenn sie in der Auftragsbestätigung oder Lieferunterlage ausdrücklich aufgeführt sind.

Lieferumfang

• 1 Vaillant actoSTOR VIH QL 75/2 B Warmwasser-Schichtladespeicher in der gewählten Montagevariante
