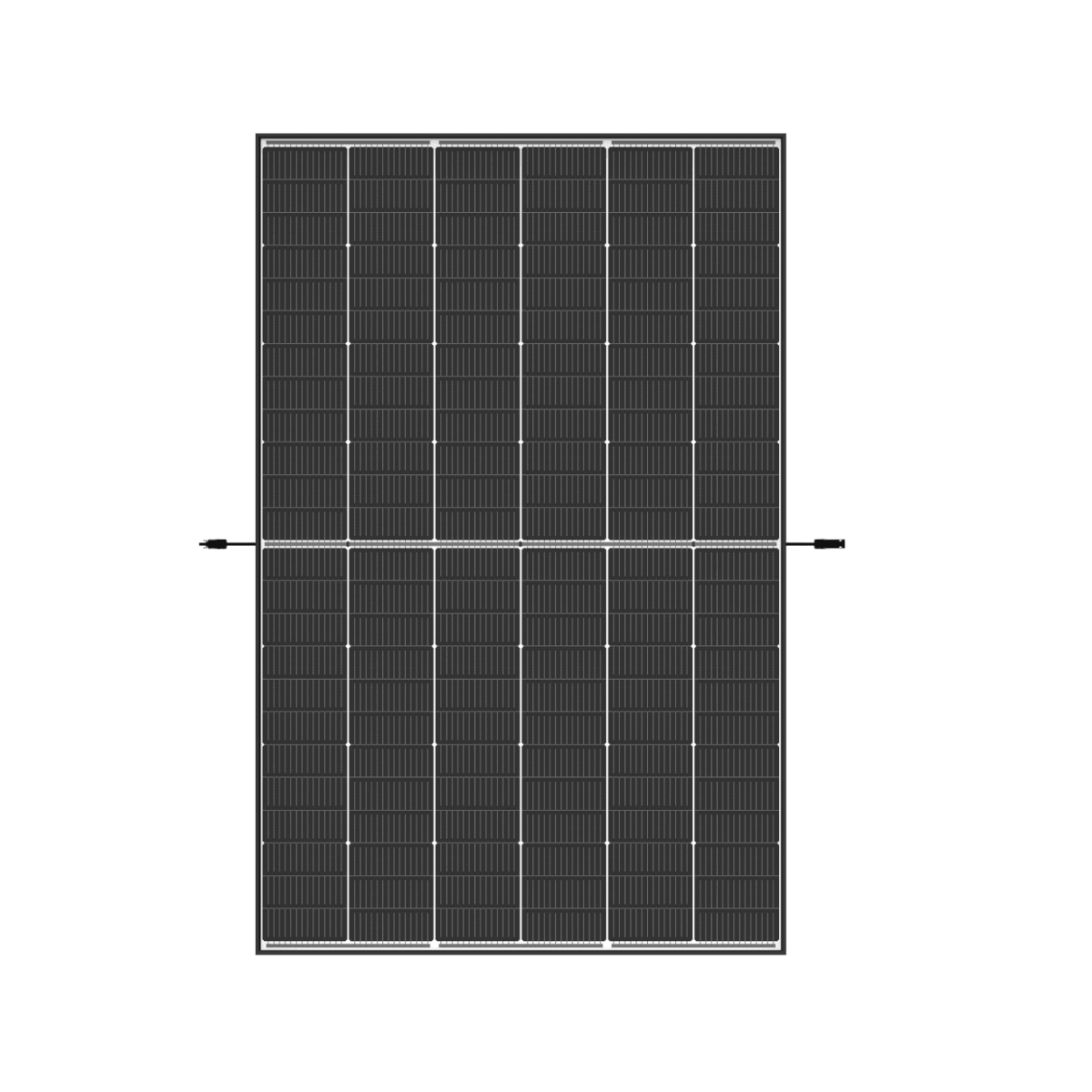

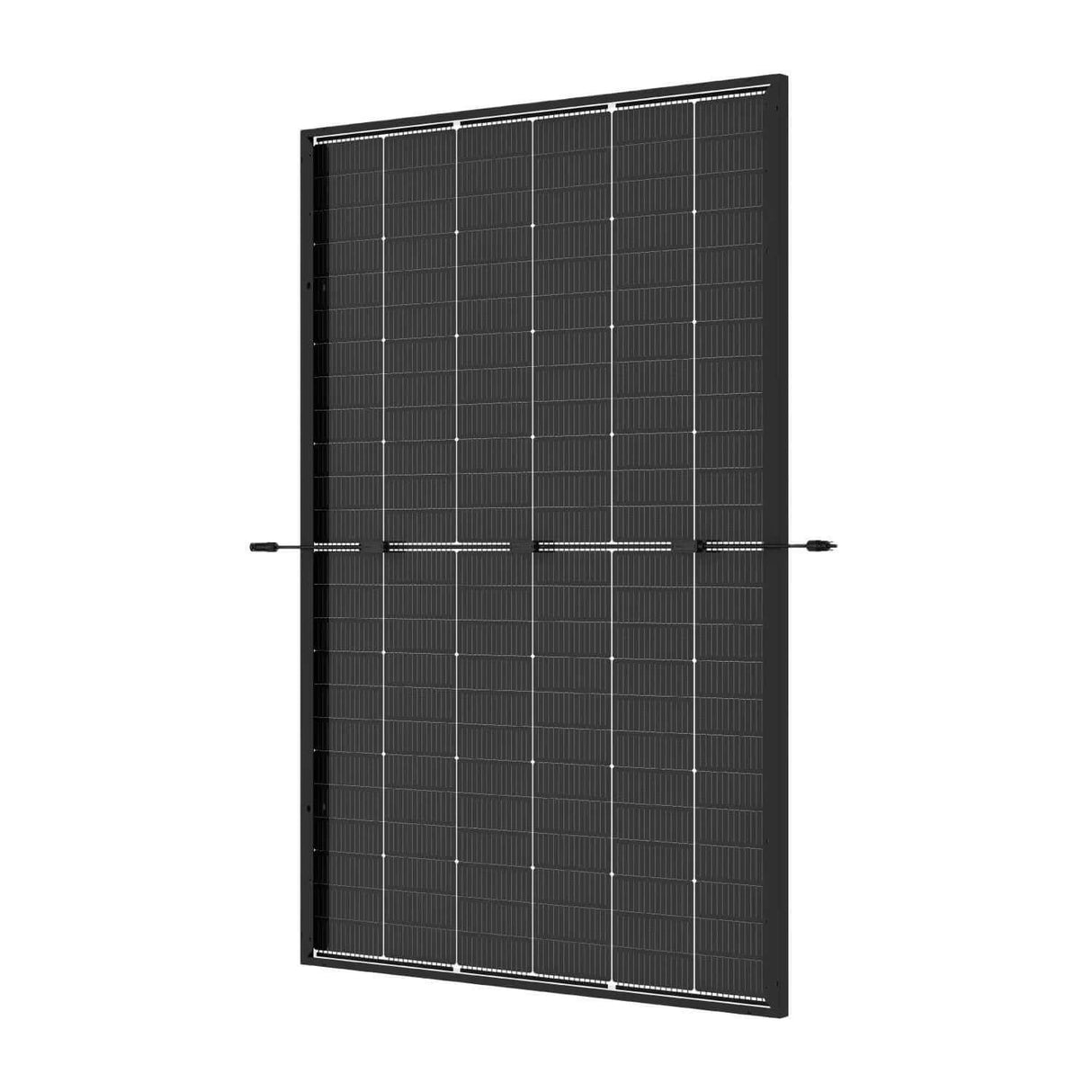

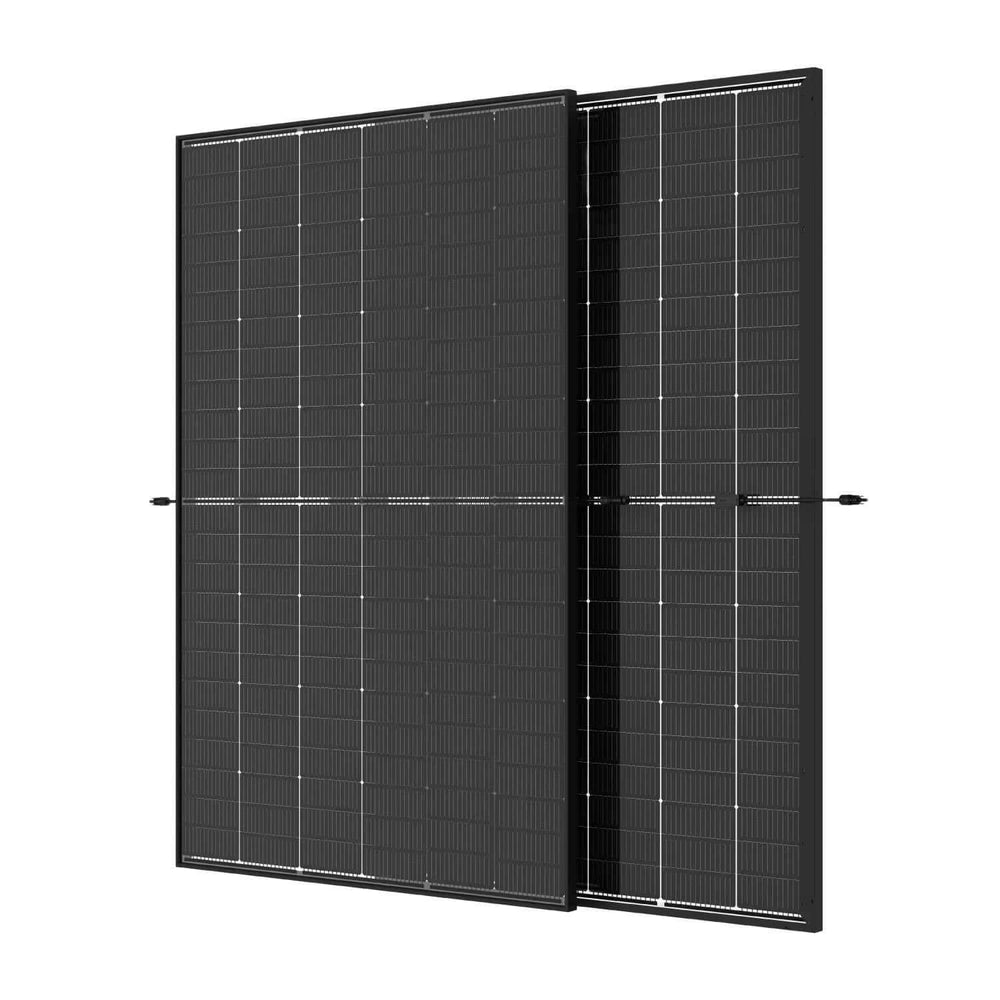

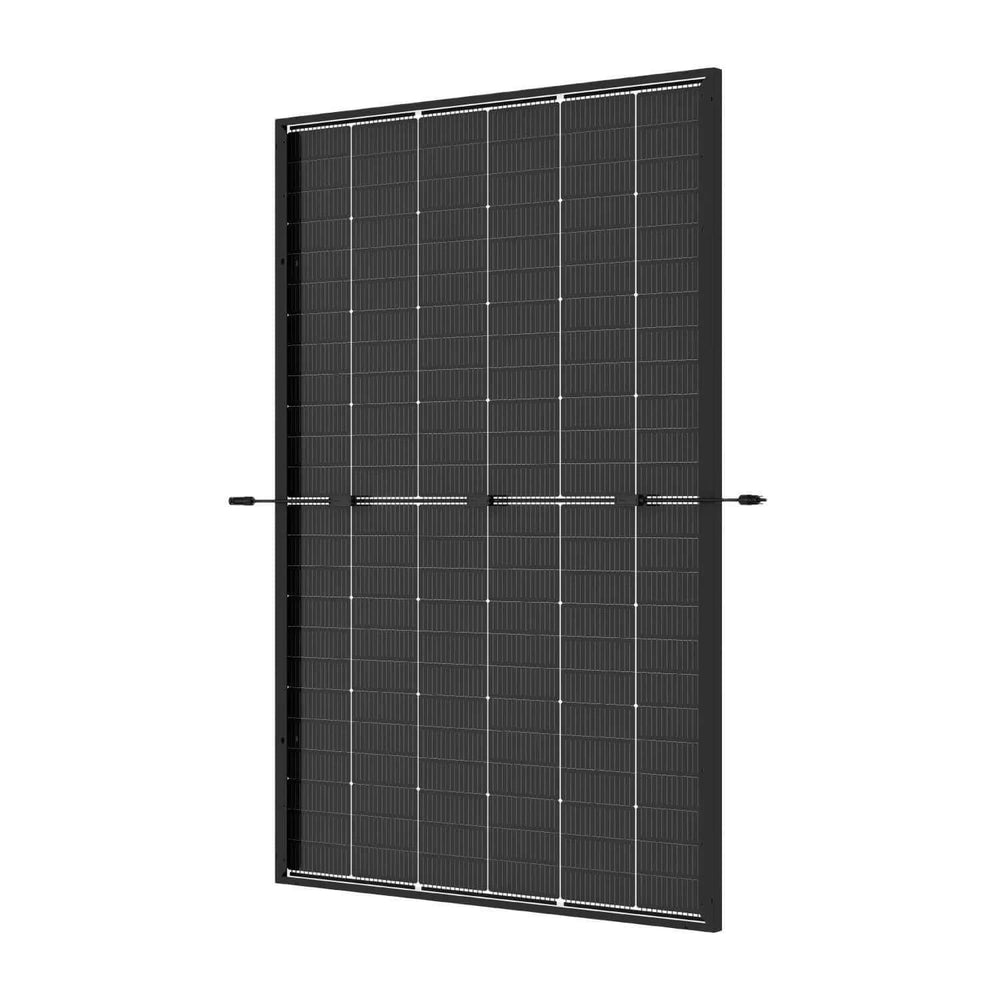

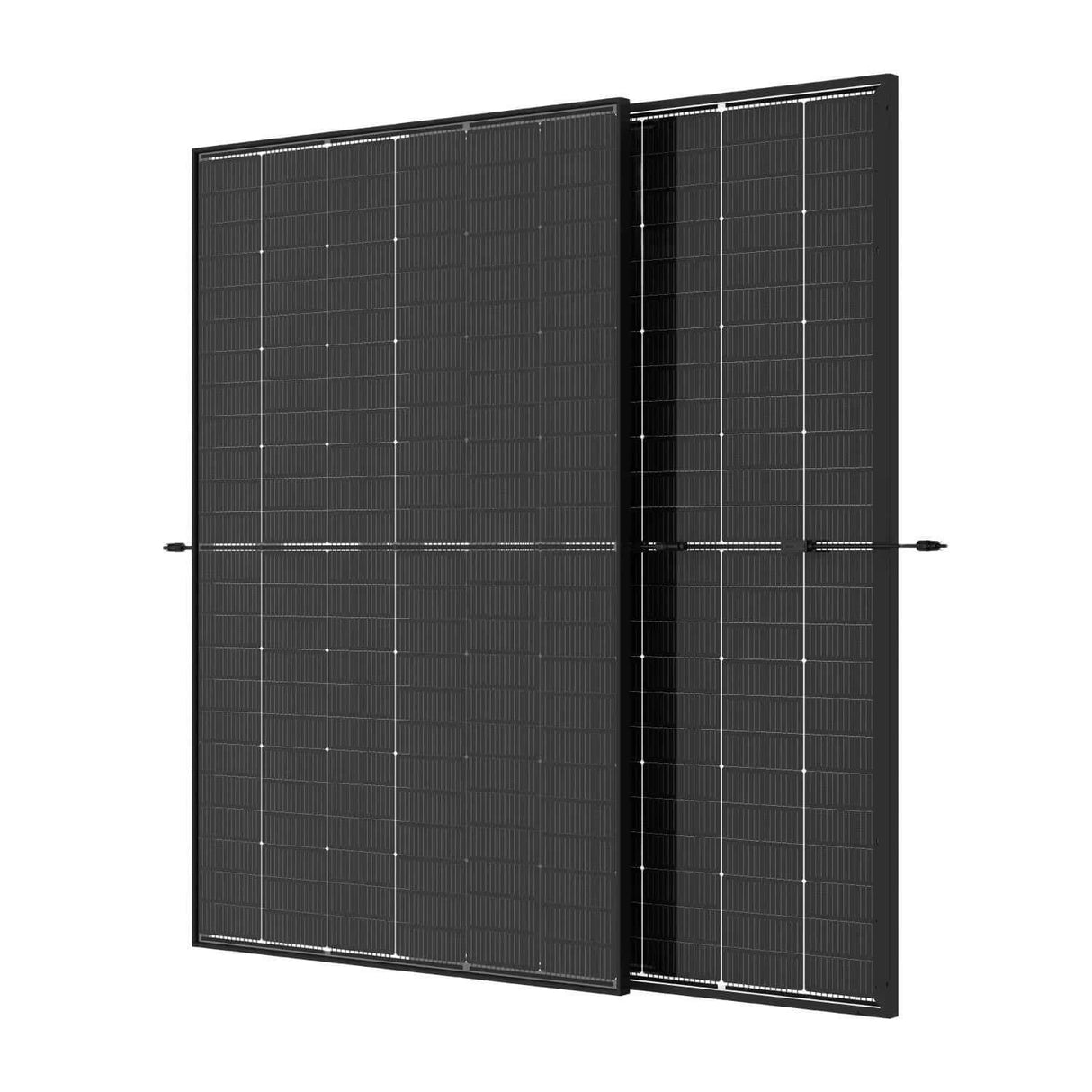

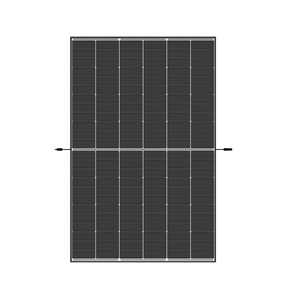

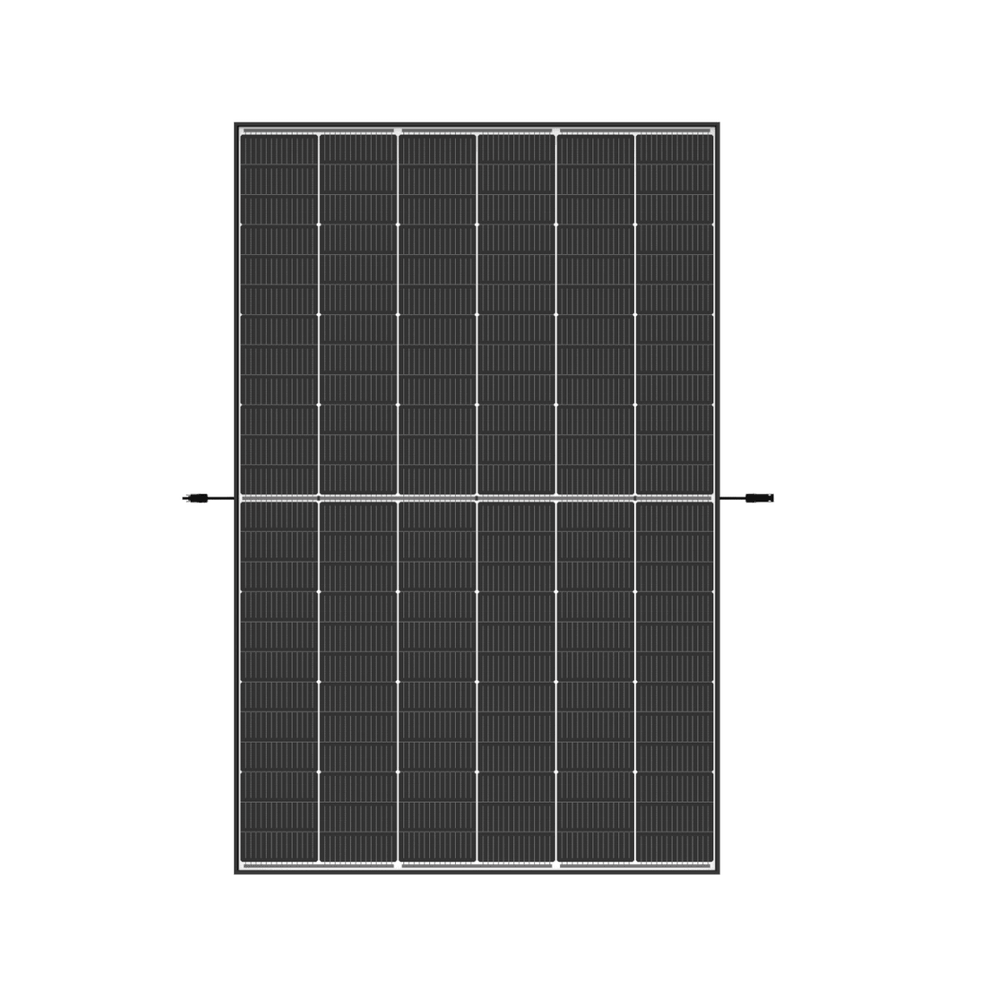

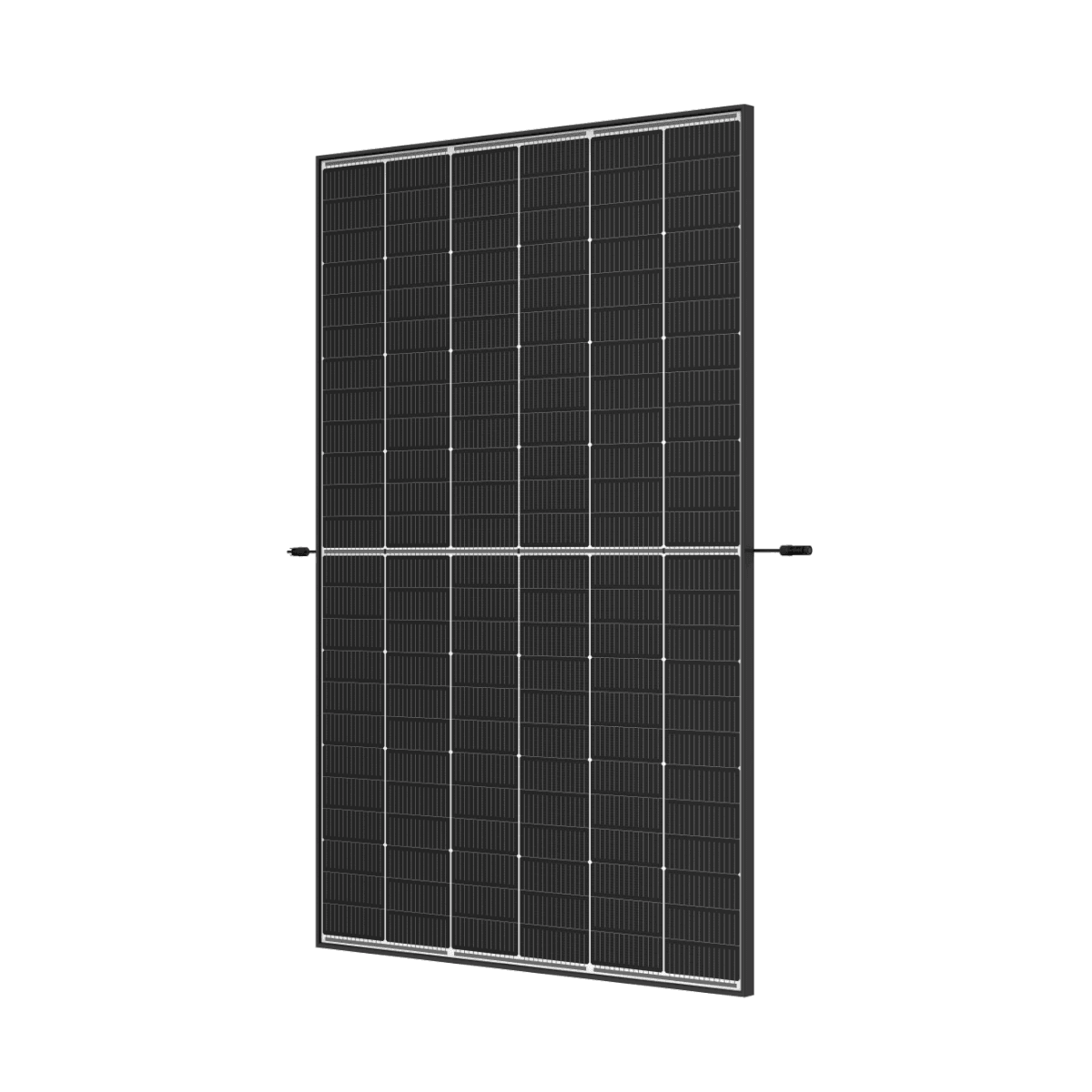

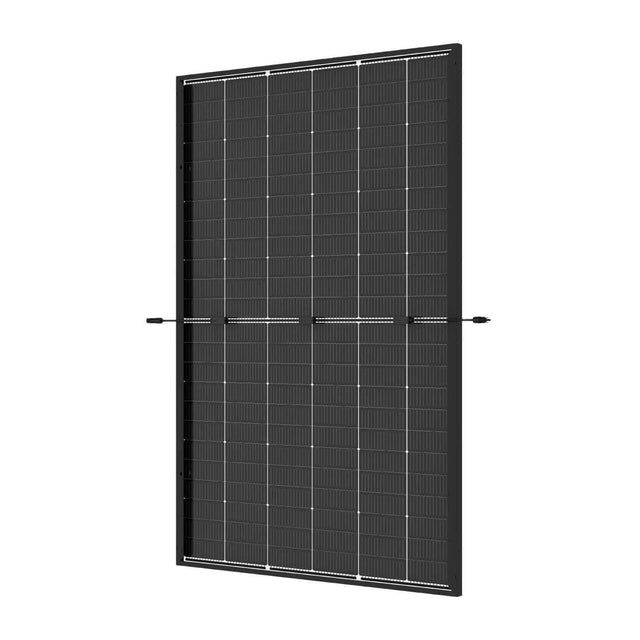

Photovoltaikmodul Trina Solar Vertex S+ TSM-440NEG9RC.27 440 W bifazial Glas-Glas Full Black

Das Trina Solar Vertex S+ 440W Photovoltaikmodul ist ein bifaziales Glas-Glas Modul für anspruchsvolle Dachanlagen im privaten und gewerblichen Bereich. Die Ausführung TSM-440NEG9RC.27 kombiniert N-Typ i-TOPCon Zelltechnologie, Full-Black Optik und kompakte Modulmaße mit einer bestätigten Nennleistung von 440 W.

Technische Highlights Trina Solar Vertex S+ 440W

Highlights / Vorteile

• ⭐ Bestätigte 440 W Nennleistung bei kompakter Modulgröße für viele Dachlayouts.
• ⭐ Bifaziale Glas-Glas Bauweise mit bifazialem Leistungsfaktor von 80 ±5 % laut Datenblatt.
• ⭐ 22,0 % Modulwirkungsgrad für eine leistungsstarke Flächennutzung auf Wohn- und Gewerbedächern.
• ⭐ N-Typ i-TOPCon Zelltechnologie mit 25 Jahren Produktgarantie und 30 Jahren Leistungsgarantie.
• ⭐ Full-Black Ausführung mit Fokus auf eine ruhige, hochwertige Dachoptik.

Einsatzbereich & Zielgruppe

Das Modul ist laut Hersteller als universelle Lösung für Wohn- und Gewerbedächer ausgelegt. Es eignet sich für Betreiber, die eine kompakte Glas-Glas Modulbauweise mit bifazialer Technik und einem optisch zurückhaltenden Full-Black Design suchen.

Sinnvoll ist das Modul insbesondere für Dachanlagen, bei denen neben Leistung und Langzeitstabilität auch eine hochwertige optische Einbindung eine Rolle spielt. Die konkrete Anlagenplanung, Stringauslegung und Wechselrichterabstimmung müssen projektbezogen erfolgen.

Vorteile im Alltag

Im praktischen Einsatz ist das Trina Solar Vertex S+ 440W auf eine robuste und langlebige Dachanwendung ausgelegt. Die Doppelglas-Konstruktion unterstützt eine widerstandsfähige Modulbauweise, während das vergleichsweise kompakte Format die Handhabung auf typischen Schräg- und Flachdächern erleichtert.

Durch die hohe Kompatibilität mit marktüblichen Wechselrichtern, Optimierern und Montagesystemen lässt sich das Modul gut in gängige PV-Systeme einbinden. Für Betreiber wichtig sind außerdem die langen Garantiezeiten sowie die im Datenblatt ausgewiesene geringe jährliche Leistungsdegradation ab dem zweiten Jahr.

Technik & Ausstattung

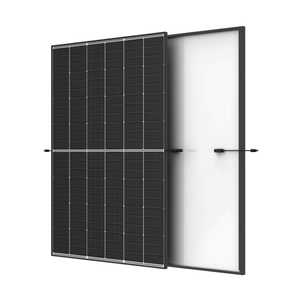

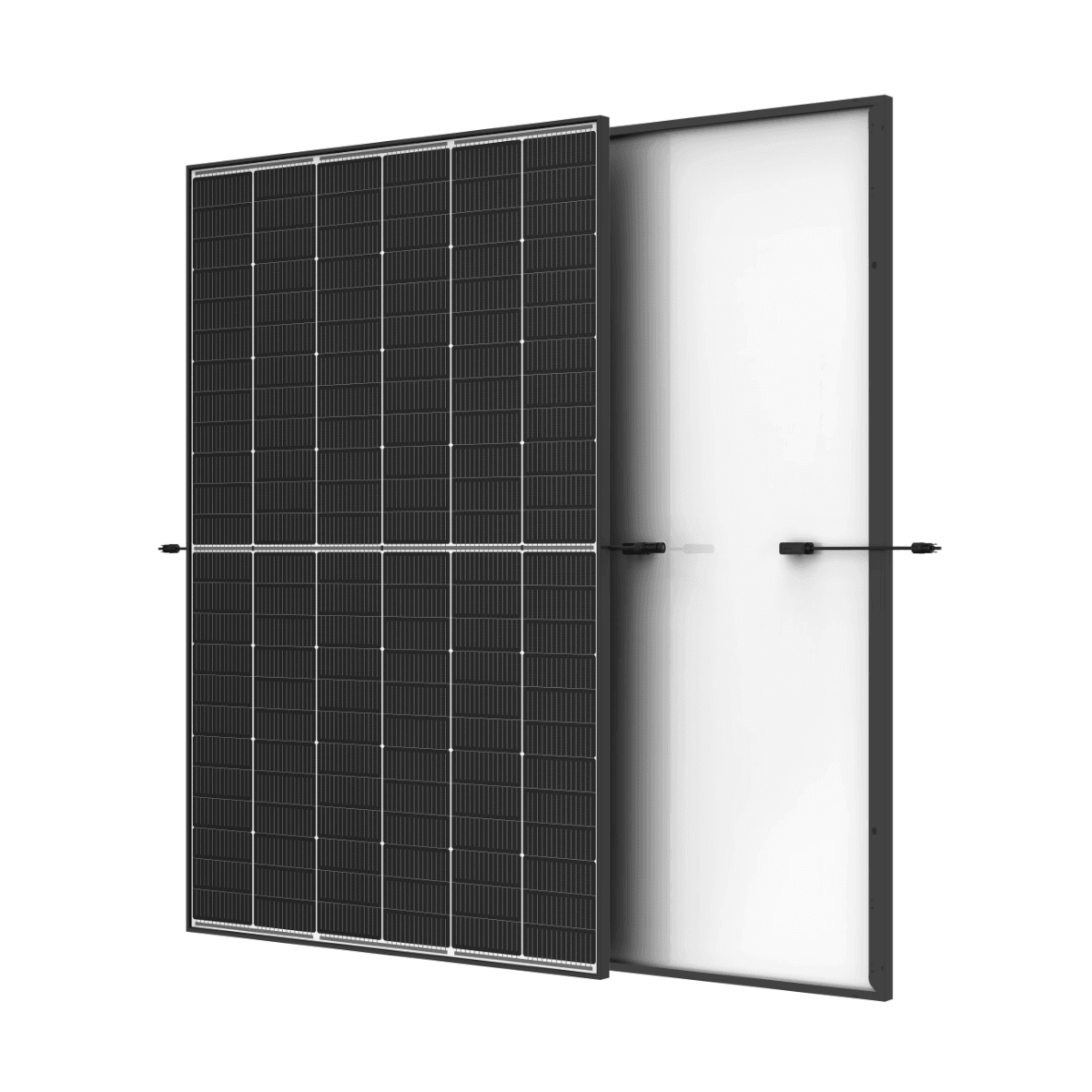

Die Ausführung TSM-440NEG9RC.27 ist ein bifaziales N-Typ i-TOPCon Modul mit 144 monokristallinen Halbzellen. Die Front besteht aus 1,6 mm hochtransparentem, antireflexbeschichtetem hitzevorgespanntem Glas, die Rückseite ebenfalls aus 1,6 mm hitzevorgespanntem Glas. Als Verkapselungsmaterial nennt das Datenblatt POE/EVA.

Der schwarze Rahmen aus eloxierter Aluminiumlegierung ist 30 mm stark. Die Anschlussdose ist mit IP68 angegeben. Als Steckverbinder werden TS4 / MC4 EVO2 genannt, abhängig von der Ausführung. Die Kabellänge ist laut Datenblatt für Hochformat mit 1100/1100 mm und für Querformat mit 280/350 mm angegeben.

Effizienz & Umwelt

Der bestätigte Modulwirkungsgrad beträgt 22,0 %. Zusätzlich weist das Datenblatt auf einen Bifazialitätsfaktor von 80 ±5 % hin. Für die Langzeitleistung nennt Trina Solar eine maximale Degradation von 1 % im ersten Jahr sowie 0,4 % pro Jahr in den Jahren 2 bis 30.

Als Produkt- und Systemzertifizierungen werden unter anderem IEC61215, IEC61730, IEC61701, IEC62716 und UL61730 genannt. Zudem verweist das Datenblatt auf EU-28 WEEE-konforme, recycelbare Verpackung.

Kompatibilität & Systemintegration

Das Modul ist laut Hersteller für die Kompatibilität mit verfügbaren Wechselrichtern, Optimierern und Montagesystemen ausgelegt. Für die elektrische Auslegung sind insbesondere die bestätigten STC-Werte des Moduls relevant, damit Stringspannung, Strombelastbarkeit und Wechselrichterfenster sauber zueinander passen.

Bei bifazialen Modulen sollte die Systemplanung auch die Rückseitenbelichtung berücksichtigen. In der Installationsanleitung wird zusätzlich darauf hingewiesen, die Rückseite nicht unnötig zu verschatten und die Montage ausschließlich fachgerecht nach lokalen Normen und Herstellervorgaben auszuführen.

Technische Daten

Zubehör & Systemempfehlung

Sinnvolle Ergänzungen ergeben sich vor allem aus dem Systemaufbau der PV-Anlage. Dazu zählen ein zur Stringauslegung passender Wechselrichter, kompatible Montagesysteme für die jeweilige Dachart, geeignete DC-Verkabelung sowie je nach Anlagenkonzept Optimierer.

Da das Modul mit TS4 / MC4 EVO2 Steckverbindern angegeben ist, sollte die Auswahl der Verbindungstechnik konsequent zur eingesetzten Anlagentechnik und zu den Vorgaben des Fachbetriebs passen. Bei bifazialen Modulen ist außerdem auf eine montagegerechte Rückseitenfreiheit zu achten, damit die Rückseitenbelichtung nicht unnötig eingeschränkt wird.

Montage- und Sicherheitshinweise

Die Montage sollte ausschließlich durch einen qualifizierten Fachbetrieb mit Erfahrung in Photovoltaiksystemen erfolgen. Vor Installation, Verdrahtung, Erdung und Inbetriebnahme sind die Sicherheits- und Installationsanweisungen des Herstellers vollständig zu beachten.

Das Modul darf nicht beschädigt, nicht an Anschlussdose oder Kabeln angehoben und nicht unter ungeeigneten Witterungsbedingungen montiert werden. Laut Installationsanleitung sind außerdem schattenfreie Montagebereiche, fachgerechte Befestigung und die Einhaltung lokaler Normen sowie elektrischer Sicherheitsanforderungen wesentlich.
