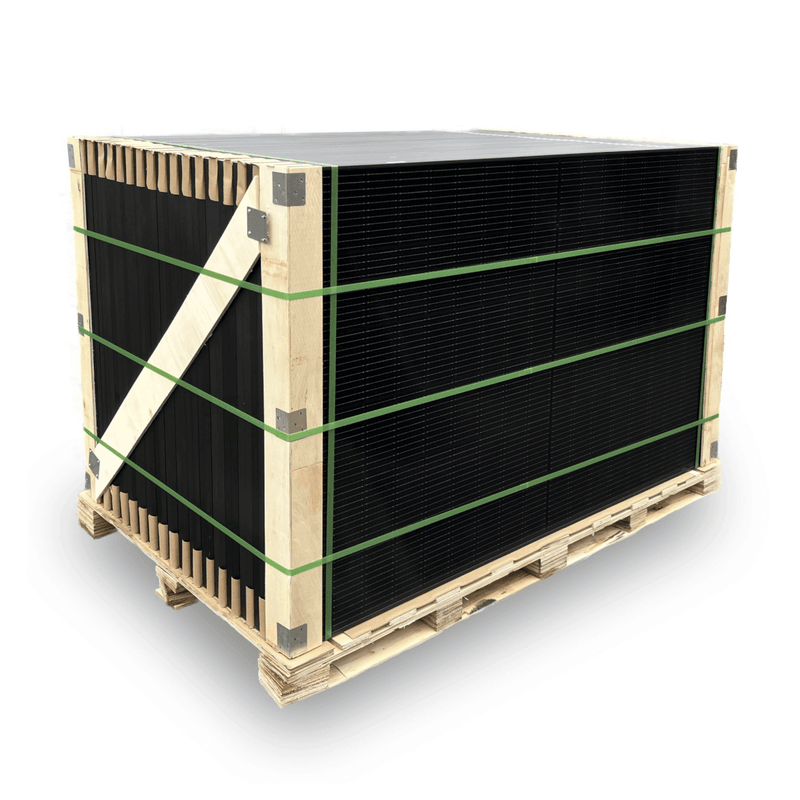

Šajā paletes variantā ir 36 fotoelektriskie moduļi tipa Trina Solar Vertex S+ TSM-440NEG9RC.27. Divpusējais stikla-stikla pilnībā melnais modulis ir paredzēts augstas veiktspējas fotoelektriskajām sistēmām uz dzīvojamo un komerciālo ēku jumtiem un apvieno kompaktus izmērus ar apstiprinātu nominālo jaudu 440 W uz vienu moduli.

Paletes varianta tehniskās iezīmes

Ievērojamākās iezīmes/priekšrocības

• ⭐ 1 pilna palete ar 36 moduļiem ar projektu saistītām jumta instalācijām un kompleksajiem iepirkumiem.
• ⭐ 440 W uz moduli Kompakts dizains efektīvai telpas izmantošanai.
• ⭐ Bifaciāla stikla-stikla konstrukcija ar N tipa i-TOPCon šūnu tehnoloģiju.
• ⭐ Pilnībā melns izskats mierīgam un augstas kvalitātes jumta izskatam.
• ⭐ 25 gadu produkta garantija un 30 gadu veiktspējas garantija saskaņā ar datu lapu.

Pielietojuma joma & Mērķauditorija

Palešu variants ir piemērots uzstādīšanas uzņēmumiem, projektu klientiem un pircējiem, kuriem nepieciešams lielāks identisku moduļu daudzums vienotai fotoelektriskajai sistēmai. Tas ir īpaši noderīgi dzīvojamo un komerciālo ēku jumtiem, kur ir būtiska vienota moduļu sērija, nemainīgas jaudas vērtības un racionalizēta projekta loģistika.

Pateicoties fiksētajai iepakošanas vienībai ar 36 moduļiem, šis variants ir īpaši piemērots sistēmām, kurās materiāls tiek piegādāts komplektā un ir jāapstrādā tieši.

Ikdienas ieguvumi

Uz paletēm sakrautā vienība vienkāršo iepirkumus, transporta plānošanu un būvlaukuma loģistiku, salīdzinot ar atsevišķām piegādēm. Montētājiem un projektu vadītājiem vienotā moduļu partija ir priekšrocība, ja veselas jumta platības ir jāpārklāj ar vienu un to pašu moduļu sēriju.

Uzstādīšanas instrukcijās ir arī skaidri norādīts, ka transportēšanas, uzglabāšanas un izvešanas laikā jāievēro ražotāja norādījumi par palešu apstrādi. Tas jo īpaši attiecas uz stabilu uzglabāšanu, rūpīgu izvešanu un sadursmju vai apgāšanās novēršanu.

Tehnoloģija & aprīkojums

Katrs paletes modulis ir Divpusējs dubultstikla N tipa i-TOPCon modulis ar 144 monokristāliskām šūnām. Moduļa izmērs ir 1762 × 1134 × 30 mm, svars 21,0 kg uz moduli. Rāmis ir izgatavots no melna anodēta alumīnija sakausējuma, sadales kārba ir aprīkota ar IP68 norādīts.

440 W versijas apstiprinātās elektriskās specifikācijas ir šādas: 44,0 V Upp, 10.01 A Impp, 52,2 V Voc un 10,67 A Isc. Šīs vērtības ir izšķirošas iekārtu plānošanai katrā modulī.

Efektivitāte & Vide

Datu lapā ir minēts, ka Moduļa efektivitāte 22,0% un viens Bifacialitātes koeficients 80 ± 5%. Turklāt Trina Solar piedāvā virkni Maksimālā degradācija 1% pirmajā gadā kā arī 0,4 % gadā no 2. līdz 30. gadam ārā no.

Tas padara palešu variantu īpaši interesantu, ja ilgtermiņa projektu plānošanā ir jāizmanto lielāks skaits identisku stikla-stikla moduļu.

saderība & Sistēmu integrācija

Saskaņā ar datu lapu sērija ir ļoti saderīga ar pieejamajiem invertoriem, optimizētājiem un montāžas sistēmām. Tomēr faktiskai sistēmas integrācijai virkņu plānošana, sprieguma diapazons, strāvas nestspēja un montāžas sistēma vienmēr ir jāpielāgo konkrētajam projektam.

Tā kā šie ir divpusēji moduļi, plānošanas posmā jāņem vērā apgaismojums no aizmugures. Uzstādīšana jāveic tikai saskaņā ar ražotāja norādījumiem un kvalificētam personālam.

Tehniskie dati

Aksesuāri & Sistēmas ieteikums

Šim palešu variantam ir noderīgi papildinājumi, tostarp piemērotas montāžas sistēmas, projektam specifiski invertori, saderīgi līdzstrāvas kabeļi un, ja nepieciešams, optimizētāji. Lielākām jumta instalācijām visa sistēmas konstrukcija jāpielāgo 36 vienību modulim un plānotajai virknes konfigurācijai.

Montāžas un drošības instrukcijas

Moduļus drīkst uzstādīt tikai kvalificēti speciālisti. Saskaņā ar uzstādīšanas instrukcijām transportēšanas, uzglabāšanas, demontāžas un montāžas laikā stingri jāievēro ražotāja norādījumi. Palete jāuzglabā droši, jāpārvieto uzmanīgi un jāaizsargā no apgāšanās.

Vertikālās ainavas iepakojumus nedrīkst sakraut vairāk kā divos slāņos; vertikālās portreta iepakojumus nedrīkst sakraut. Pirms izpakošanas pārbaudiet iepakojumu, moduļu veidu un daudzumu.

Bieži uzdotie jautājumi
